Disjoncteur 1P 6/10kA C-16A 1M NFN116

EAN

3250614627996

Conditionnement

12 Pièces

40,16 €

HT/ pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

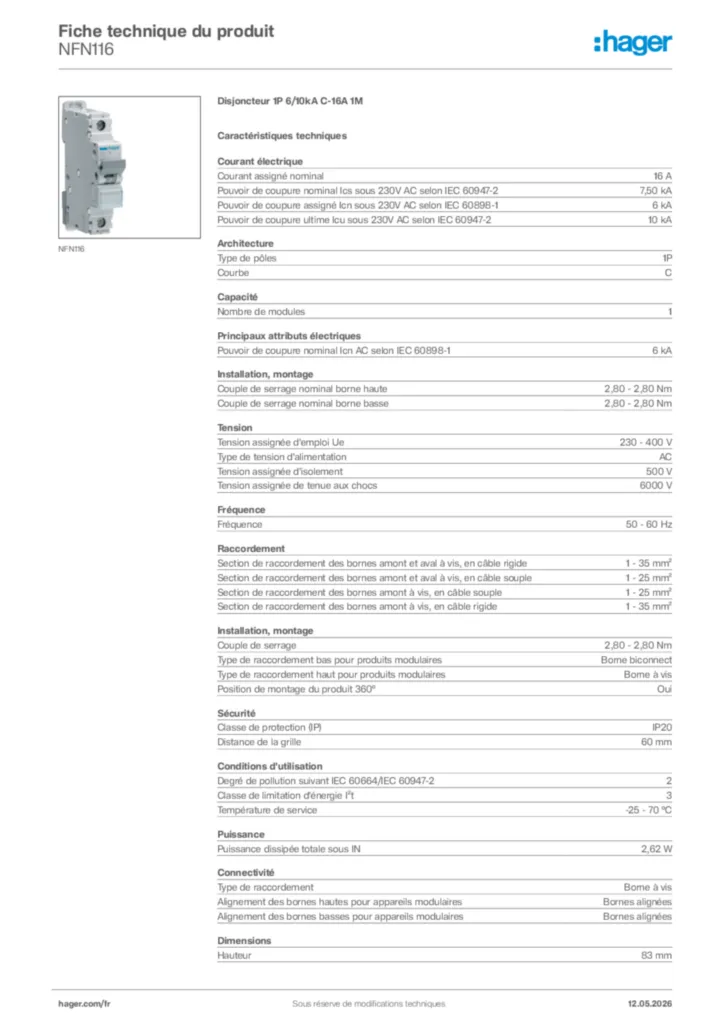

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Déclenchement faible et surtension 1 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 4 produit(s) disponible(s)
Voir plus 2 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

16 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA

Type de pôles

1P
Courbe

C

Nombre de modules

1

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA
Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3

Puissance dissipée totale sous IN

2,62 W

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Bornes alignées
Alignement des bornes basses pour produits modulaires

Bornes alignées

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
