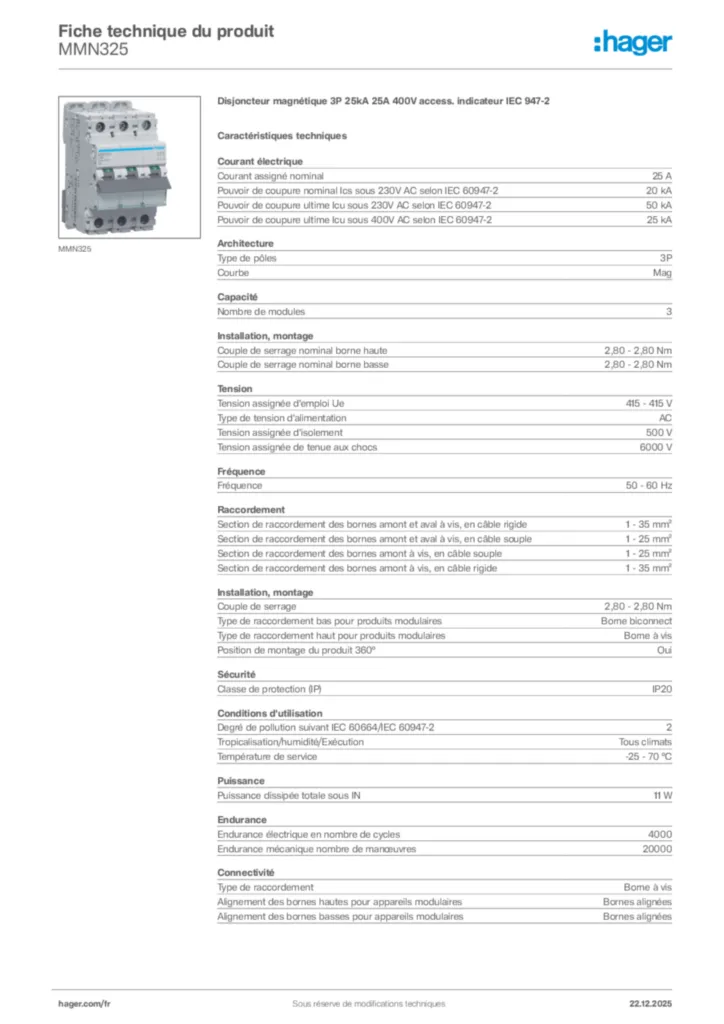

MMN325

Disjoncteur magnétique 3P 25kA 25A 400V access. indicateur IEC 947-2
EAN
3250614440212
Quantité du produit
1
Prix*
374,52 € HT/pièce*
Architecture
Position du neutrenon applicable
Nombre de pole protégé3
Nombre de pôles3 P
Type de pôles3 P
Mode de fixationrail DIN symétrique
CourbeMag
Compatibilité
Compatible avec montage Rail DINOui
Connectivité
Alignement des bornes hautes pour produits modulairesBornes alignées
Alignement des bornes basses pour produits modulairesBornes alignées
Principales caractéristiques électriques
Tension assignée d'emploi Ue415 V
Type de tension d'alimentationAC
Tension
Tension assignée d'isolement500 V
Tension assignée de tenue aux chocs6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-225 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-220 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-220 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-220 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-210 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-210 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-210 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-250 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-250 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-250 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-225 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-225 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif12 In
Courant / température
Courant assigné à 30°C27 A
Courant assigné à 35°C26 A
Courant assigné à 40°C25 A
Courant assigné à 45°C24 A
Courant assigné à 50°C23 A
Courant assigné à 55°C22 A
Courant assigné à 60°C21 A
Courant assigné à 70°C19 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0.85
Coefficient de correction du déclenchement magnétique à 100Hz1.1
Coefficient de correction du déclenchement magnétique à 200Hz1.2
Coefficient de correction du déclenchement magnétique à 400Hz1.5
Coefficient de correction du déclenchement magnétique à 60Hz1
Dimensions
Profondeur produit installé70 mm
Hauteur produit installé83 mm
Largeur produit installé52.5 mm
Puissance
Puissance active maximale dissipée par pôle selon la norme produit4.5 W
Puissance dissipée totale sous IN3.1 W
Puissance dissipée par pôle à In1.06 W
Déclenchement
Temps de réponse à l'ouverture7 ms
Installation, montage
Type de raccordement haut pour produits modulairesBorne à vis
Couple de serrage2,8Nm
Type de loquet haut pour produits modulairesPlastique
Type de loquet bas pour produits modulairesPlastique
Type de raccordement bas pour produits modulairesBorne biconnect
Démontabilité haute pour produits modulairesOui
Démontabilité basse pour produits modulairesOui
Approprié pour montage encastréOui
Connexion
Section de raccordement des bornes aval à vis, en câble souple1 / 25 mm²
Section de raccord bornes aval en câble rigide1 / 35 mm²
Section de raccordement des bornes amont à vis, en câble rigide1 / 35 mm²
Section de raccordement des bornes amont à vis, en câble souple1 / 25 mm²
Position des cages aval à la livraisonouvertes
Position des cages amont à la livraisonouvertes
Equipement
AccessoriableOui
Standards
Texte normeIEC 60947-2
Directive européenne WEEEconcerné
Sécurité
Indice de protection IPIP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-22
Altitude2000 m
Température de stockage-25/80 °C
Tropicalisation/humidité/Exécutiontous climats
Plus de caractéristiques
