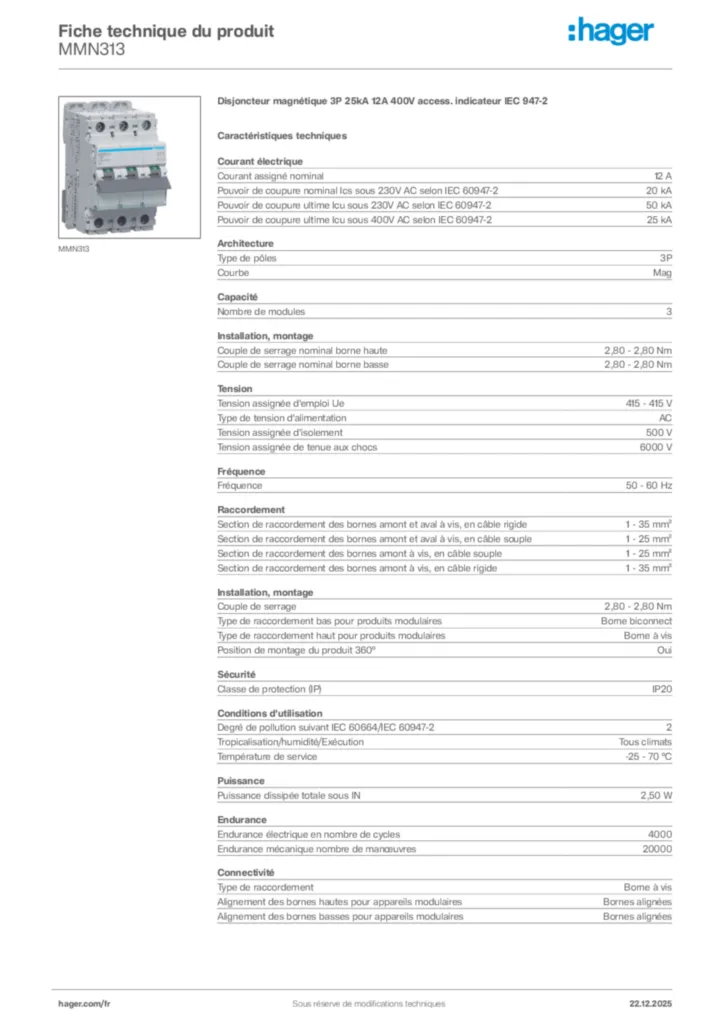

MMN313

Disjoncteur magnétique 3P 25kA 12A 400V access. indicateur IEC 947-2
EAN
3250614440182
Quantité
1
Prix*
364,94 € HT/pièce*
More Information
Avec indicateur de positions des contactsNon
Avec pole de Neutre coupéNon
Categorisation de produits decrite dans la directive 2012/19/EU sur le D3Catégorie 5
Avec indicateur de défautNon
Tension assignée de tenue aux chocs6000 V
Tension assignée d'emploi Ue415 V
Type de tension d'alimentationAC
Type de pôles3 P
Alignement des bornes hautes pour produits modulairesBornes alignées
Type de loquet haut pour produits modulairesPlastique
Intègere porte étiquette transparentYes
Alignement des bornes basses pour produits modulairesBornes alignées
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0.9
Altitude2000 m
Démontabilité basse pour produits modulairesYes
AccessoriableYes
Coefficient de correction du déclenchement magnétique à 100Hz1.1
Coefficient de correction du déclenchement magnétique à 200Hz1.2
Coefficient de correction du déclenchement magnétique à 400Hz1.5
Coefficient de correction du déclenchement magnétique à 60Hz1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0.95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0.85
Couple de serrage2,8Nm
CourbeMag
Degré de pollution suivant IEC 60664 / IEC 60947-22
Fréquence (plage numérique ETIM)50/60 Hz
Catégorie de surtension selon IEC 60947-13
Nombre de pole protégé3
Hauteur produit installé83 mm
Type de raccordement haut pour produits modulairesBorne à vis
Tension assignée d'isolement500 V
Type de loquet bas pour produits modulairesPlastique
Indice de protection IPIP20
Type de raccordement bas pour produits modulairesBorne biconnect
Valeur du seuil mini/max de fonctionnement magnétique en alternatif12 In
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-210 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-220 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-220 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-220 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-210 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-210 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-250 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-250 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-250 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-225 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-225 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-225 kA
Courant assigné nominal12 A
Section de raccordement des bornes aval à vis, en câble souple1 / 25 mm²
PlombableYes
Section de raccordement des bornes amont à vis, en câble rigide1 / 35 mm²
Puissance dissipée par pôle à In0.43 W
Puissance active maximale dissipée par pôle selon la norme produit3.5 W
Puissance dissipée totale sous IN1.14 W
Position des cages amont à la livraisonouvertes
Section de raccordement des bornes amont à vis, en câble souple1 / 25 mm²
Section de raccord bornes aval en câble rigide1 / 35 mm²
Compatible avec montage Rail DINYes
position de montage du produit sous 360°Yes
Approprié pour montage encastréYes
Température de fonctionnement-25/70 °C
Température de stockage-25/80 °C
Tropicalisation/humidité/Exécutiontous climats
Directive européenne WEEEconcerné
Texte normeIEC 60947-2
Démontabilité haute pour produits modulairesYes
Temps de réponse à l'ouverture7 ms
Profondeur produit installé70 mm
Classification du produit (résidentiel ou commercial)Produit tertiaire
Largeur produit installé52.5 mm
Marquage CE étiquetteAI2_B5_CE_01.JPG
Mode de fixationrail DIN symétrique
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit6
Nombre de modules3
Position des cages aval à la livraisonouvertes
Nombre de pôles3 P
Position du neutrenon applicable
Statut des ventes3C
UnitéPCE
EAN3250614440182
