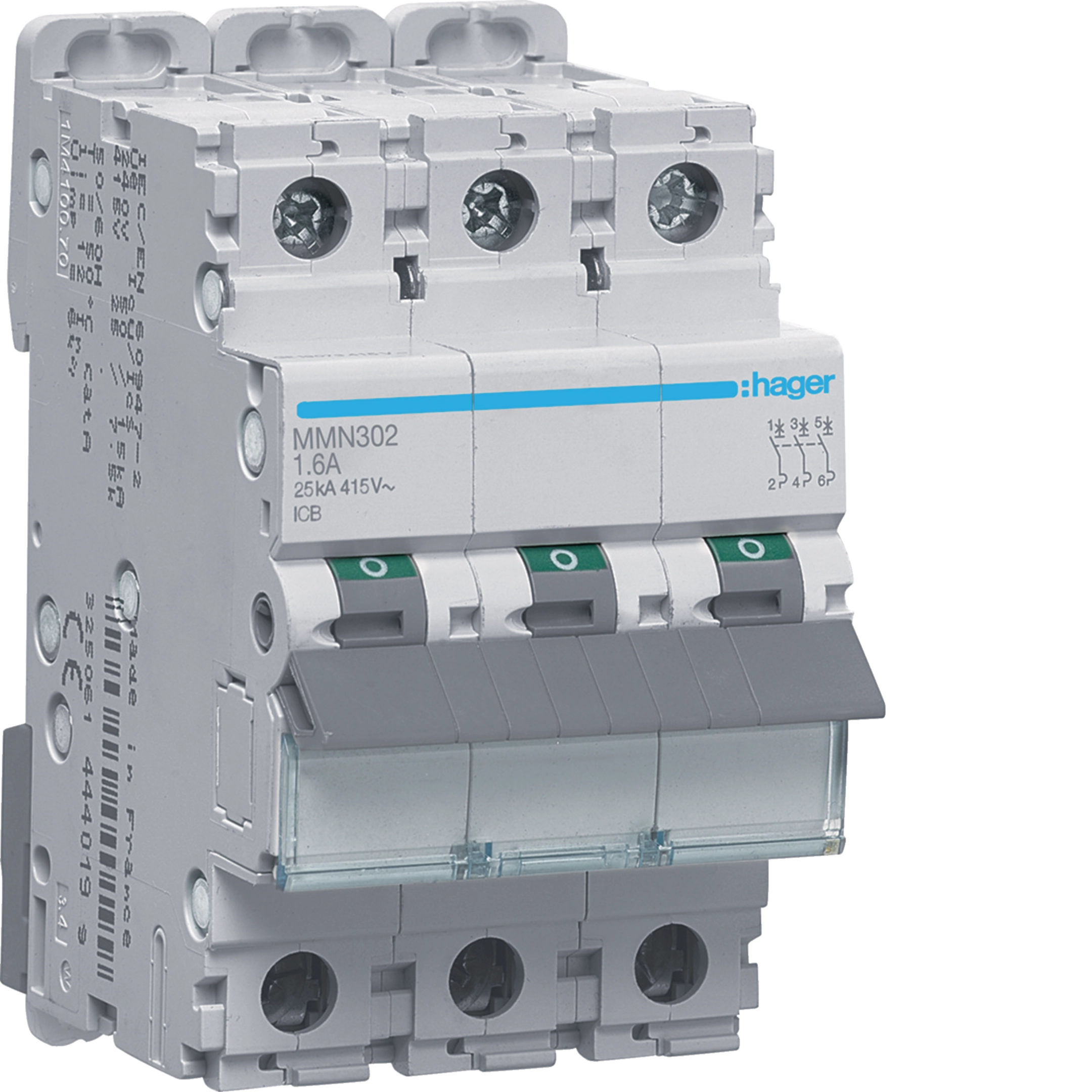

Disjoncteur magnétique 3P 25kA 1.60A 400V access. indicateur IEC 947-2 MMN302
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel de TYPE A-HI (haute immunité) 12 produit(s) disponible(s)
-
Bloc différentiel de type AC 8 produit(s) disponible(s)
-
Bloc différentiel de type AC S 2 produit(s) disponible(s)
-
adaptateur de rail DIN 1 produit(s) disponible(s)
-
Accessoires pour les fonctions 1 produit(s) disponible(s)
-
Voir plus 15 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Courant assigné nominal1,60 A
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-220 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-225 kA
-
Type de pôles3P
-
CourbeMag
-
Nombre de modules3
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 000 V
-
Fréquence50 - 60 Hz
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
-
Indice de protection IPIP20
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Tropicalisation/humidité/ExécutionTous climats
-
Température de service-25 - 70 °C
-
Puissance dissipée totale sous IN2,50 W
-
Type de connection/priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBornes alignées
-
Alignement des bornes basses pour produits modulairesBornes alignées
-
Hauteur83 mm
-
Largeur52,50 mm
-
Profondeur70 mm
