Disjoncteur moteur 4.0-6.3 A P = 1.1-2.2 kW AC3 230-400 V 2.5 M IEC 947 MM509N
Disjoncteur moteur 4.0-6.3 A P = 1.1-2.2 kW AC3 230-400 V 2.5 M IEC 947
EAN
3250614435225
Conditionnement
1 Pièce
Outils de conception
Prix
211,48 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Déclencheur à sous-tension 2 produit(s) disponible(s) -
bobine à émission 1 produit(s) disponible(s) -
Rail de phase 3 produit(s) disponible(s) -
Connexion de la borne de câble 1 produit(s) disponible(s) -
Bouton d'arrêt d'urgence complet 2 produit(s) disponible(s) -
Coffret disjoncteur vide 1 produit(s) disponible(s)
Complétez votre système
-
MZ528N
Bobine manque tension pour disjoncteur moteur 230V AC
104,56 € HT / Pièce* -
MZ529NBobine manque tension pour disjoncteur moteur 400V AC
103,65 € HT / Pièce*
-
MZ523N
Bobine à émission pour disjoncteur moteur 230V AC
95,51 € HT / Pièce*
-
KD304M
Barre de pontage pour 4 disjoncteurs moteur 3P 63A fourche 10mm²
46,91 € HT / Pièce* -
KD303MBarre de pontage pour 3 disjoncteurs moteur 3P 63A fourche 10mm²
43,09 € HT / Pièce* -
KD302MBarre de pontage pour 2 disjoncteurs moteur 3P 63A fourche 10mm²
38,26 € HT / Pièce*
-
KF30M
Borne de raccordement pour disjoncteur moteur 3P 63A fourche 10mm²
30,25 € HT / Pièce*
-
MZ530N
Bouton arrêt d'urgence déporté type coup de poing
165,29 € HT / Pièce* -
MZ531NBouton arrêt d'urgence déporté coup de poing à clé
195,34 € HT / Pièce*
-
MZ521N
Coffret saillie IP55 disjoncteur moteur
63,36 € HT / Pièce*
-
MZ527NContact signal défaut disj moteur 2F
50,57 € HT / Pièce* -
MZ520NContacteur auxiliaire pr disj moteur 10+1F
34,61 € HT / Pièce* -
MZ522NContacteur auxiliaire face av disj moteur 1F
29,87 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal6,30 A
Dimensions
-
Hauteur140 mm
-
Largeur45 mm
-
Profondeur75 mm
Architecture
-
Type d'organe de commandePoignée rotative courte
-
Nombre de pôles3
Tension
-
Tension assignée de tenue aux chocs6 000 V
-
Catégorie de surtension selon IEC 60947-13
-
Type de tension d'alimentationAC
Connectivité
-
Type de connexion contact auxiliaireBorne à vis
Equipement
-
PlombableNon
-
Equipé d'un contact de signalisationNon
-
Avec protection thermiqueOui
Sécurité
-
Classe de protection (IP)IP20
Installation, montage
-
Montage surRail DIN
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

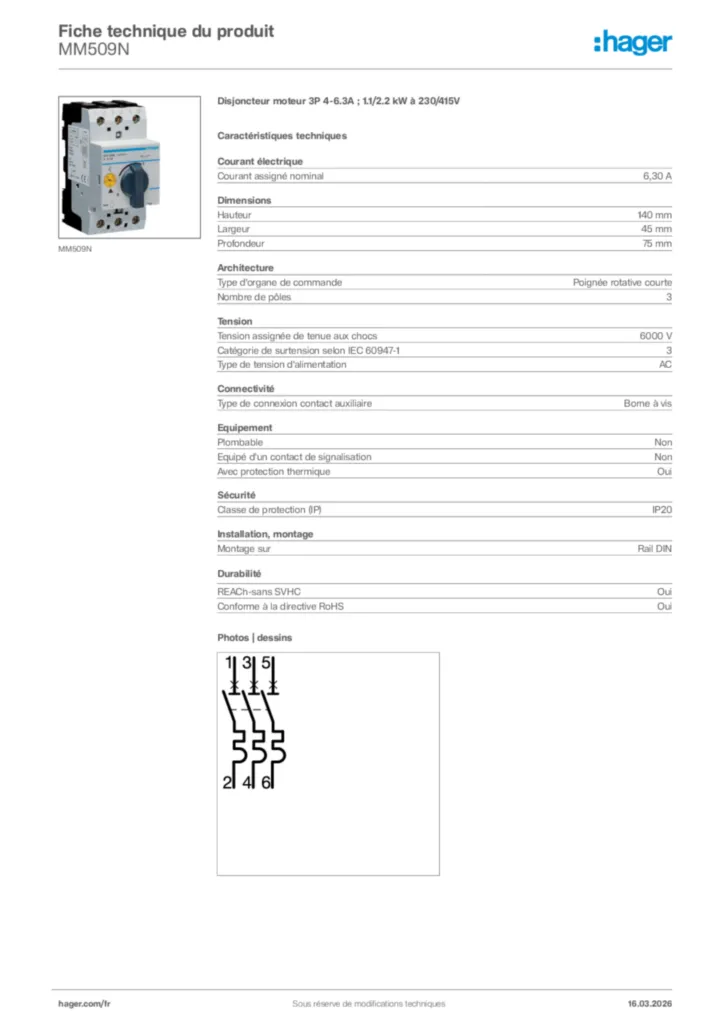

Product datasheet
Hager Fiche technique du produit MM509N
Disjoncteur moteur 3P 4-6.3A ; 1.1/2.2 kW à 230/415V
PDF -
Manuel
Manuel en-GB 2025-04-10
PDF4,12 MB -
Brochures techniques & CCTP
Brochure pour contacteurs / interrupteurs de protection moteur (FR, 2021-11)
Brochures techniques & CCTP fr-FR 2022-02-02
PDF28,12 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
Declaration Of Conformity
Déclaration de conformité en-GB 2023-11-07
PDF426,64 kB
Déclaration de conformité en-GB 2023-11-07
PDF442,34 kB
