MFS710 - Disjoncteur 1P+N 3kA C-10A SanVis 1M

Appareillages modulaires

Disjoncteur 1P+N 3kA C-10A SanVis 1M MFS710

EAN

3250614319440

Conditionnement

12 Pièces

Prix

27,21 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

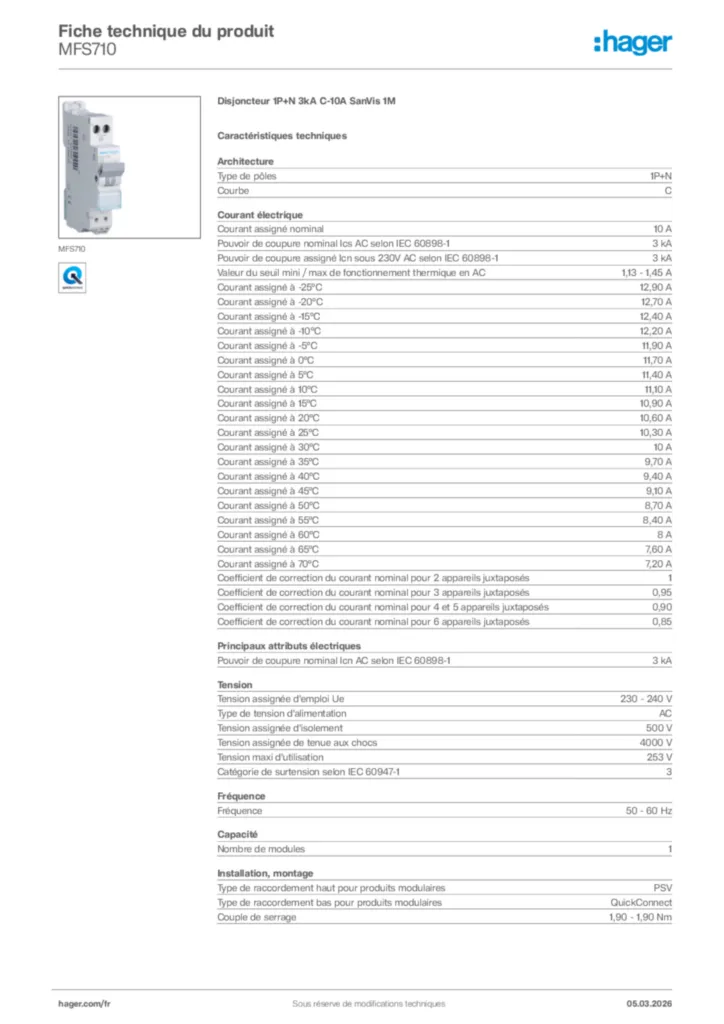

Fiche produit

Complétez votre système

Accessoires optionnels

adaptateur de rail DIN 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 2 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Accessoires pour barres omnibus 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

10 A
Pouvoir de coupure de service Ics AC selon IEC60898-1

3 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

3 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Courant assigné à -25°C

12,90 A
Courant assigné à -20°C

12,70 A
Courant assigné à -15°C

12,40 A
Courant assigné à -10°C

12,20 A
Courant assigné à -5°C

11,90 A
Courant assigné à 0°C

11,70 A
Courant assigné à 5°C

11,40 A
Courant assigné à 10°C

11,10 A
Courant assigné à 15°C

10,90 A
Courant assigné à 20°C

10,60 A
Courant assigné à 25°C

10,30 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,70 A
Courant assigné à 40°C

9,40 A
Courant assigné à 45°C

9,10 A
Courant assigné à 50°C

8,70 A
Courant assigné à 55°C

8,40 A
Courant assigné à 60°C

8 A
Courant assigné à 65°C

7,60 A
Courant assigné à 70°C

7,20 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

3 kA

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Fréquence

50 - 60 Hz

Nombre de modules

1

Type de raccordement haut pour produits modulaires

PSV
Type de raccordement bas pour produits modulaires

QuickConnect
Couple de serrage

1,90 - 1,90 Nm

Puissance dissipée totale sous IN

2,60 W

Température de service

-25 - 70 °C
Altitude

2 000 m

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

20 000

Indice de protection IP

IP20

Type de connection / prise

QuickConnect
Alignement des bornes hautes pour produits modulaires

Borne décalée
Alignement des bornes basses pour produits modulaires

Borne décalée

Section de raccordement des bornes aval Quick Connect, en câble rigide

1,5 - 4,0 mm²
Section de raccordement des bornes aval Quick Connect, en câble souple

1,5 - 4,0 mm²

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
