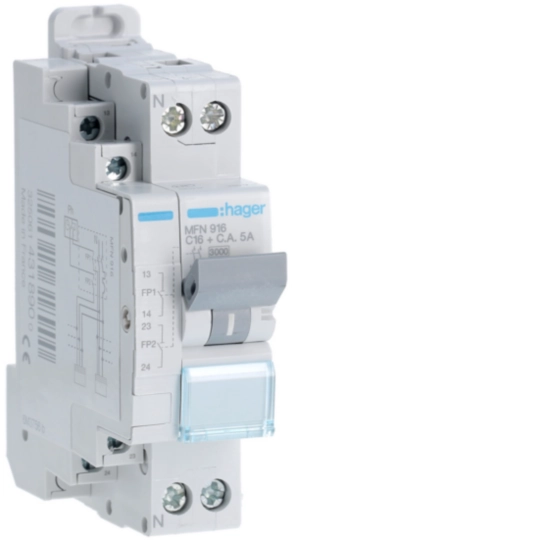

Disjoncteur fil pilote Phase + Neutre 16A 3kA Courbe C bornes à vis 1,50 Modules MFN916

Name: MFN916
Brand: Hager
SKU: MFN916

Le disjoncteur fil pilote Hager Phase + Neutre 16A 3kA Courbe C bornes à vis 1,50 Modules MFN916 Phase + Neutre 16A 3kA Courbe C bornes à vis 1,50 Module est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de 3kA et son calibre de 16A le rendent idéal pour les installations résidentielles et commerciales légères. Compact, il optimise l'espace dans le tableau électrique.

EAN

3250614318900

Conditionnement

8 Pièces

Outils de conception

Prix

Nous consulter

En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Produits de suivi :

MJT716, MZ201

Accessoires
Caractéristiques techniques
Données environnementales
Documents

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N+CA
Courbe

C

Courant assigné nominal

16 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

3 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

3 kA
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Courant assigné à -25°C

19,70 A
Courant assigné à -20°C

19,40 A
Courant assigné à -15°C

19,10 A
Courant assigné à -10°C

18,80 A
Courant assigné à -5°C

18,50 A
Courant assigné à 0°C

18,10 A
Courant assigné à 5°C

17,80 A
Courant assigné à 10°C

17,50 A
Courant assigné à 15°C

17,10 A
Courant assigné à 20°C

16,70 A
Courant assigné à 25°C

16,40 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,60 A
Courant assigné à 40°C

15,20 A
Courant assigné à 45°C

14,80 A
Courant assigné à 50°C

14,40 A
Courant assigné à 55°C

14 A
Courant assigné à 60°C

13,50 A
Courant assigné à 65°C

13,10 A
Courant assigné à 70°C

12,60 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

3 kA

Couple de serrage nominal borne basse

1,90 - 1,90 Nm
Couple de serrage nominal borne haute

1,90 - 1,90 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

1,90 - 1,90 Nm
Type de raccordement haut pour produits modulaires

Borne à vis

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V
Catégorie de surtension selon IEC 60947-1

3

Fréquence

50 - 60 Hz

Nombre de modules

1,50

Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²

Puissance dissipée totale sous IN

4,40 W

Température de service

-25 - 70 °C
Altitude max.

2 000 m

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

20 000

Classe de protection (IP)

IP20

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Hauteur

84,70 mm
Largeur

17,50 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
