Coupe-circuit 3P 32A 690V L38 3M LS503
EAN
3250614123764
Conditionnement
4 Pièces
Complétez votre système
Accessoires optionnels
-
Fusible cylindrique 23 produit(s) disponible(s) -
Accessoires d'étiquetage 1 produit(s) disponible(s) -
Accessoires pour les fonctions 1 produit(s) disponible(s)
Complétez votre système
-
LF300G
Fusibles cylindr. pour applications industrielles 10x38mm gG 0.5A 500V AC 120kA
11,34 € HT / Pièce* -
LF300MFusibles cylindr. pour applications industrielles 10x38mm aM 0.5A 500V AC 120kA
7,59 € HT / Pièce* -
LF301GFusibles cylindr. pour applications industrielles 10x38mm gG 1A 500V AC 120kA
3,79 € HT / Pièce* -
LF301MFusibles cylindr. pour applications industrielles 10x38mm aM 1A 500V AC 120kA
3,76 € HT / Pièce* -
LF302GFusibles cylindr. pour applications industrielles 10x38mm gG 2A 500V AC 120kA
3,33 € HT / Pièce* -
LF302MFusibles cylindr. pour applications industrielles 10x38mm aM 2A 500V AC 120kA
3,31 € HT / Pièce* -
LF304GFusibles cylindr. pour applications industrielles 10x38mm gG 4A 500V AC 120kA
3,26 € HT / Pièce* -
LF304MFusibles cylindr. pour applications industrielles 10x38mm aM 4A 500V AC 120kA
3,25 € HT / Pièce* -
LF306GFusibles cylindr. pour applications industrielles 10x38mm gG 6A 500V AC 120kA
3,26 € HT / Pièce* -
LF306MFusibles cylindr. pour applications industrielles 10x38mm aM 6A 500V AC 120kA
3,25 € HT / Pièce* -
LF308GFusibles cylindr. pour applications industrielles 10x38mm gG 8A 500V AC 120kA
3,26 € HT / Pièce* -
LF308MFusibles cylindr. pour applications industrielles 10x38mm aM 8A 500V AC 120kA
3,25 € HT / Pièce* -
LF310GFusibles cylindr. pour applications industrielles 10x38mm gG 10A 500V AC 120kA
3,26 € HT / Pièce* -
LF310MFusibles cylindr. pour applications industrielles 10x38mm aM 10A 500V AC 120kA
3,25 € HT / Pièce* -
LF312GFusibles cylindr. pour applications industrielles 10x38mm gG 12A 500V AC 120kA
3,33 € HT / Pièce* -
LF312MFusibles cylindr. pour applications industrielles 10x38mm aM 12A 500V AC 120kA
3,31 € HT / Pièce* -
LF316GFusibles cylindr. pour applications industrielles 10x38mm gG 16A 500V AC 120kA
3,34 € HT / Pièce* -
LF316MFusibles cylindr. pour applications industrielles 10x38mm aM 16A 500V AC 120kA
3,32 € HT / Pièce* -
LF320GFusibles cylindr. pour applications industrielles 10x38mm gG 20A 500V AC 120kA
3,34 € HT / Pièce* -
LF320MFusibles cylindr. pour applications industrielles 10x38mm aM 20A 500V AC 120kA
3,33 € HT / Pièce*
-
L05100
Etiquettes de repérage circuits domestique
3,69 € HT / Pièce*
-
LB026
kit d'assemblage de coupe-circuit (pour 1 association)
2,68 € HT / Pièce*

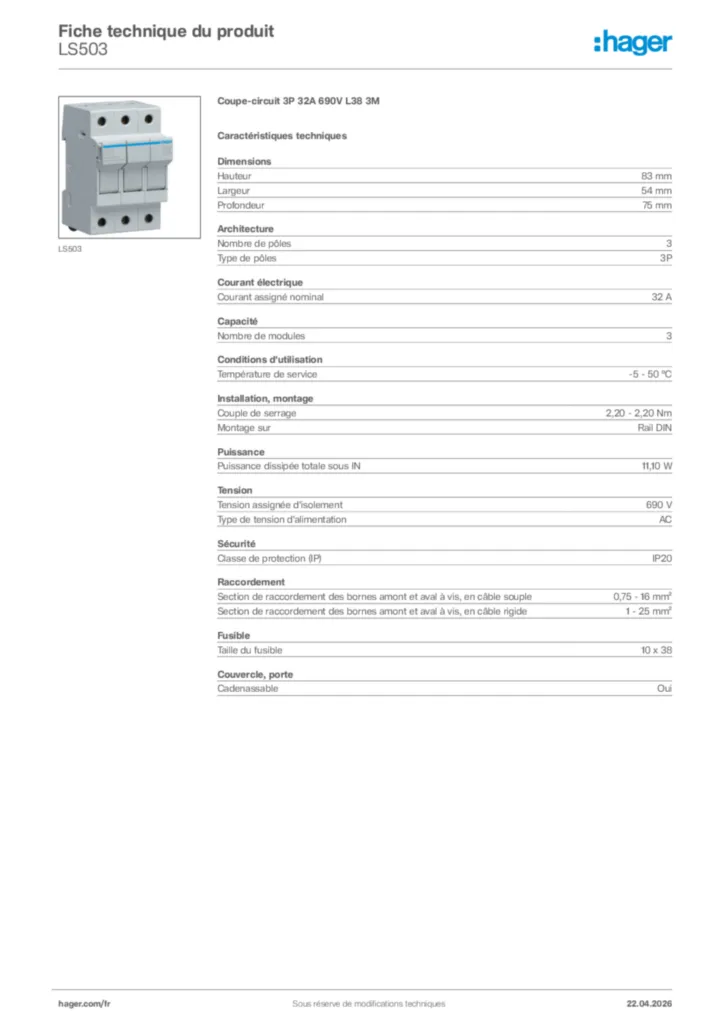

Caractéristiques techniques
Dimensions
-
Hauteur83 mm
-
Largeur54 mm
-
Profondeur75 mm
Architecture
-
Nombre de pôles3
Courant électrique
-
Courant assigné nominal32 A
Capacité
-
Nombre de modules3
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit6
Conditions d'utilisation
-
Température de service-5 - 50 °C
Installation, montage
-
Couple de serrage2,20 - 2,20 Nm
-
MontageRail DIN
Puissance
-
Puissance dissipée totale sous IN11,10 W
Tension
-
Tension assignée d'isolement690 V
-
Type de tension d'alimentationAC
Sécurité
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple0,75 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
Fusible
-
Taille de l'élément fusible10.3 x 38
