Coupe-circuit 1P 32A 690V L38 1M LS501
EAN
3250614123740
Conditionnement
12 Pièces
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits de suivi :
Complétez votre système
Accessoires optionnels
-
Fusible cylindrique 23 produit(s) disponible(s) -
Accessoires pour les fonctions 1 produit(s) disponible(s)
Complétez votre système
-
LF308MFusibles cylindr. pour applications industrielles 10x38mm aM 8A 500V AC 120kA
3,44 € HT / Pièce* -
LF300GFusibles cylindr. pour applications industrielles 10x38mm gG 0.5A 500V AC 120kA
12,00 € HT / Pièce* -
LF300MFusibles cylindr. pour applications industrielles 10x38mm aM 0.5A 500V AC 120kA
8,03 € HT / Pièce* -
LF301GFusibles cylindr. pour applications industrielles 10x38mm gG 1A 500V AC 120kA
4,01 € HT / Pièce* -
LF301MFusibles cylindr. pour applications industrielles 10x38mm aM 1A 500V AC 120kA
3,98 € HT / Pièce* -
LF302GFusibles cylindr. pour applications industrielles 10x38mm gG 2A 500V AC 120kA
3,53 € HT / Pièce* -
LF302MFusibles cylindr. pour applications industrielles 10x38mm aM 2A 500V AC 120kA
3,51 € HT / Pièce* -
LF304GFusibles cylindr. pour applications industrielles 10x38mm gG 4A 500V AC 120kA
3,45 € HT / Pièce* -
LF304MFusibles cylindr. pour applications industrielles 10x38mm aM 4A 500V AC 120kA
3,44 € HT / Pièce* -
LF306GFusibles cylindr. pour applications industrielles 10x38mm gG 6A 500V AC 120kA
3,45 € HT / Pièce* -
LF306MFusibles cylindr. pour applications industrielles 10x38mm aM 6A 500V AC 120kA
3,44 € HT / Pièce* -
LF308GFusibles cylindr. pour applications industrielles 10x38mm gG 8A 500V AC 120kA
3,45 € HT / Pièce* -
LF332G
Fusibles cylindr. pour applications industrielles 10x38mm gG 32A 400V AC 120kA
3,55 € HT / Pièce* -
LF310GFusibles cylindr. pour applications industrielles 10x38mm gG 10A 500V AC 120kA
3,45 € HT / Pièce* -
LF310MFusibles cylindr. pour applications industrielles 10x38mm aM 10A 500V AC 120kA
3,44 € HT / Pièce* -
LF312GFusibles cylindr. pour applications industrielles 10x38mm gG 12A 500V AC 120kA
3,53 € HT / Pièce* -
LF312MFusibles cylindr. pour applications industrielles 10x38mm aM 12A 500V AC 120kA
3,51 € HT / Pièce* -
LF316GFusibles cylindr. pour applications industrielles 10x38mm gG 16A 500V AC 120kA
3,55 € HT / Pièce* -
LF316MFusibles cylindr. pour applications industrielles 10x38mm aM 16A 500V AC 120kA
3,52 € HT / Pièce* -
LF320GFusibles cylindr. pour applications industrielles 10x38mm gG 20A 500V AC 120kA
3,55 € HT / Pièce*
-
LB026
kit d'assemblage de coupe-circuit (pour 1 association)
3,12 € HT / Pièce*
Caractéristiques techniques
Dimensions
-
Hauteur83 mm
-
Largeur18 mm
-
Profondeur75 mm
Architecture
-
Nombre de pôles1
Courant électrique
-
Courant assigné nominal32 A
Capacité
-
Nombre de modules1
Conditions d'utilisation
-
Température de service-5 - 50 °C
Installation, montage
-
Couple de serrage2,20 - 2,20 Nm
-
Montage surRail DIN
Puissance
-
Puissance dissipée totale sous IN7,40 W
Tension
-
Tension assignée d'isolement690 V
-
Type de tension d'alimentationAC
Sécurité
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple0,75 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
Fusible
-
Taille du fusible10 x 38
Couvercle, porte
-
CadenassableOui
Documents
-
Image produit
-
Product datasheet

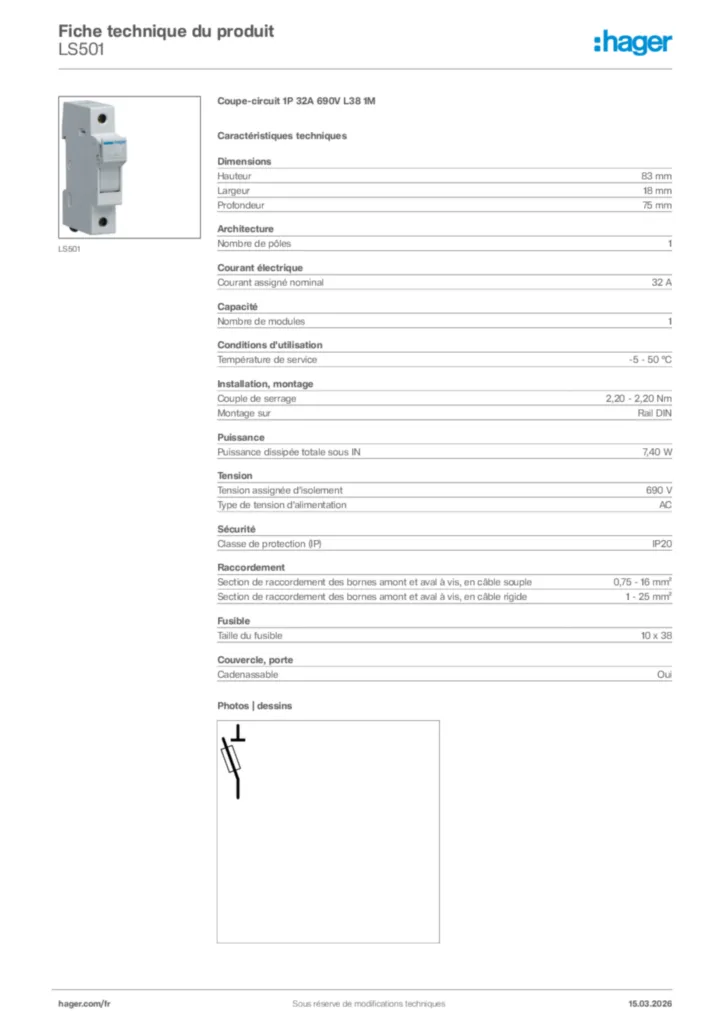

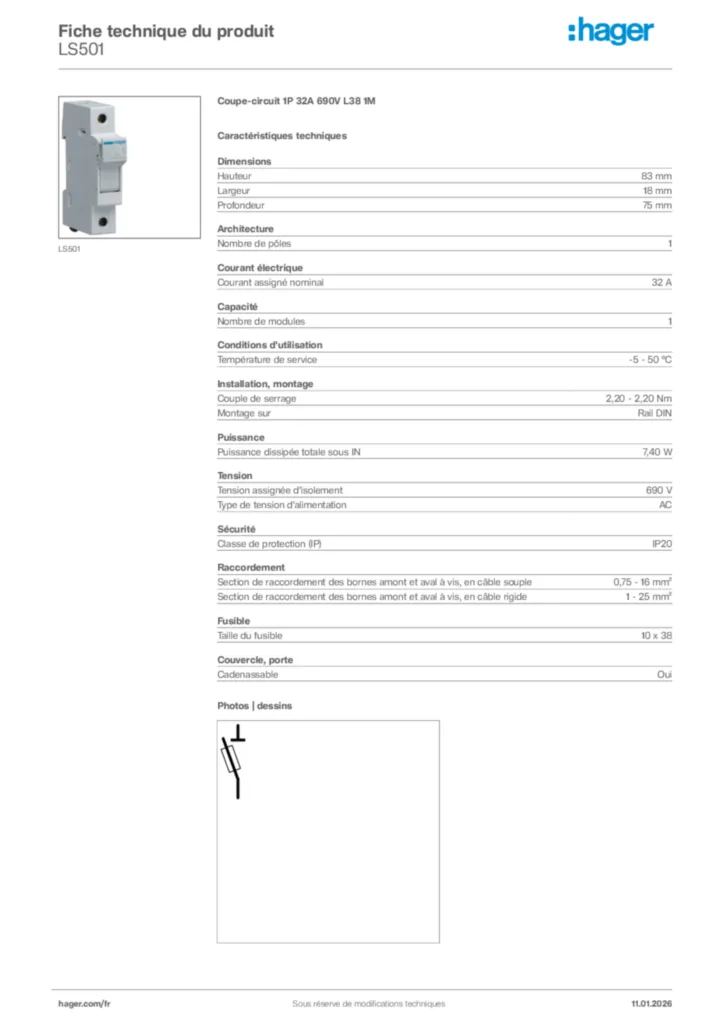

Hager Fiche technique du produit LS501
Coupe-circuit 1P 32A 690V L38 1M
PDF -
Déclaration de conformité
Declaration
Déclaration de conformité International 2019-09-17
PDF126,64 kB
