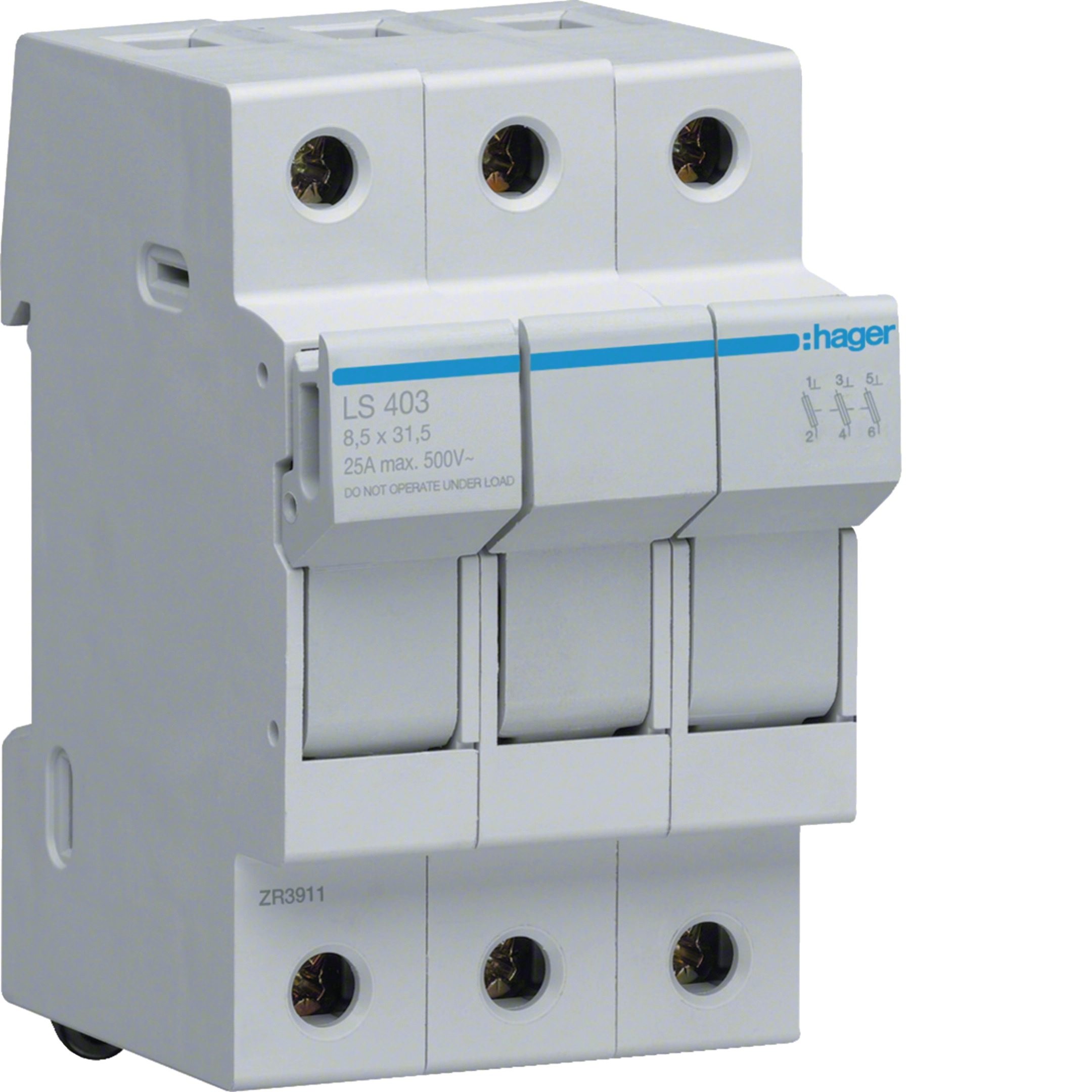

LS403

Coupe-circuit 3P 25A 500V L31 3M
EAN
3250614123702
Quantité
1
Ce produit n'est plus en vente
More Information
EAN3250614123702
Statut des ventes5F
UnitéPCE
Fréquence assignée50;60 Hz
Section de raccordement en câble rigide1 ; 25mm²
Degré de pollution suivant IEC 60664 / IEC 60947-23
Couple de serrage2,2Nm
Coefficient de correction du courant admissible de juxtaposition de 7 à 9 phases0.85
Puissance dissipée totale sous IN9.3 W
Coefficient de correction du courant admissible de juxtaposition de 4 à 6 phases0.9
Coefficient de correction du courant admissible de juxtaposition de 1 à 3 phases1
Profondeur produit installé75 mm
Coefficient de correction du courant admissible de juxtaposition > 10 phases0.7
Coefficient de correction du courant admissible à 50°C0.8
Hauteur produit installé83 mm
Coefficient de correction du courant admissible à 30°C0.95
Coefficient de correction du courant admissible à 20°C1
Caractéristique du fusiblegG
Coefficient de correction du courant admissible à 40°C0.9
Courant nominal de la cartouche fusible2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 A
Section de raccordement en câble souple0,75 ; 16mm²
Directive européenne WEEEconcerné
Tension assignée d'emploi Ue500 V
Type de pôles3 P
Alignement des bornes hautes pour produits modulairesBornes alignées
Voyant lumineuxnon
Mots clésCoupe circuit ; Modulaire
Courant assigné nominal25 A
Nombre de pôles3 P
Endurance mécanique nombre de manoeuvres4000
Nombre de modules3
Largeur produit installé54 mm
Marquage CE étiquetteAI2_B5_CE_DEEE.JPG
Température de stockage-25/80 °C
Température de calibration30 °C
Température de fonctionnement-5/50 °C
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit6
Indice de protection IPIP20
Taille de l'élément fusible8.5 x 31.5
Puissance dissipée par pôle à In0.74 W
