Coupe-circuit 1P+N 20A 400V domestique 1M L12601
EAN
3250610100530
Conditionnement
12 Pièces
Prix
26,20 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Dimensions
-
Hauteur77 mm
-
Largeur17,50 mm
-
Profondeur75 mm
Architecture
-
Nombre de pôles2
Courant électrique
-
Courant assigné nominal20 A
-
Courant nominal de la cartouche fusible0,5 A, 1 A, 2 A, 4 A, 6 A, 8 A, 10 A, 12 A, 16 A, 20 A
Capacité
-
Nombre de modules1
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit2
Conditions d'utilisation
-
Température de service-5 - 40 °C
Installation, montage
-
Couple de serrage1,80 - 1,80 Nm
-
Montage surRail DIN
Puissance
-
Puissance dissipée totale sous IN1,50 W
Tension
-
Type de tension d'alimentationAC
Sécurité
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple10 - 10 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide16 - 16 mm²
Fusible
-
Taille du fusible8.5 x 31.5
Couvercle, porte
-
CadenassableNon
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

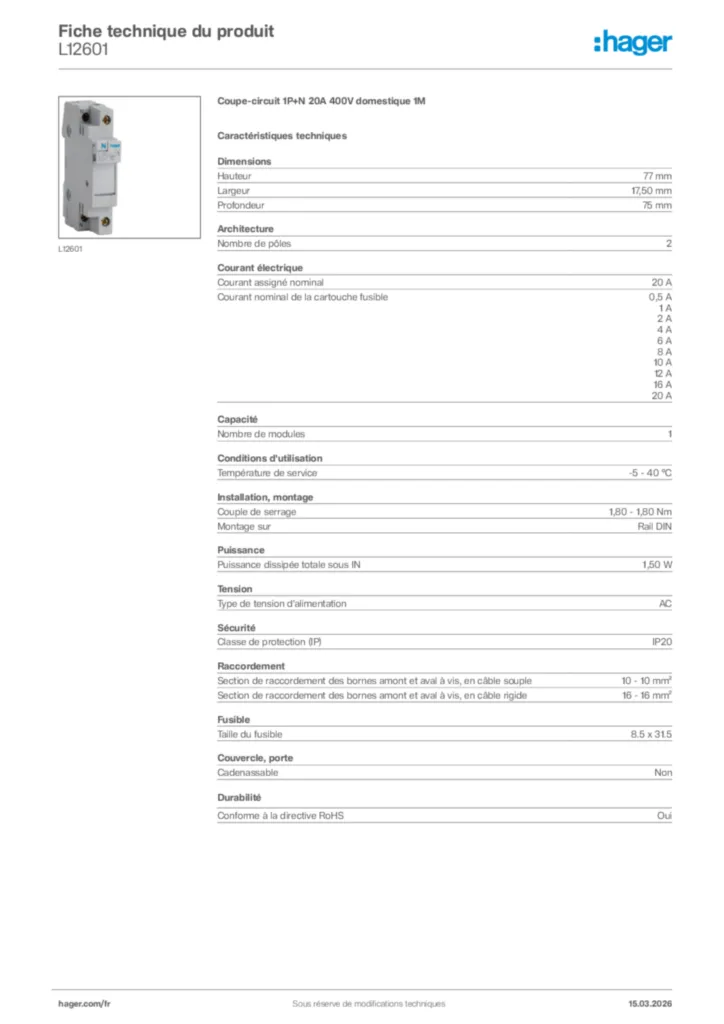

Hager Fiche technique du produit L12601
