Déclencheur électronique version sentinel Energy LSI (avec vis) HWW453HSP

Name: HWW453HSP
Brand: Hager
SKU: HWW453HSP6

Déclencheur électronique version sentinel Energy LSI (avec vis)

EAN

3250613156466

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

Disponibilité et prix sur demande

Caractéristiques techniques
Données environnementales
Documents

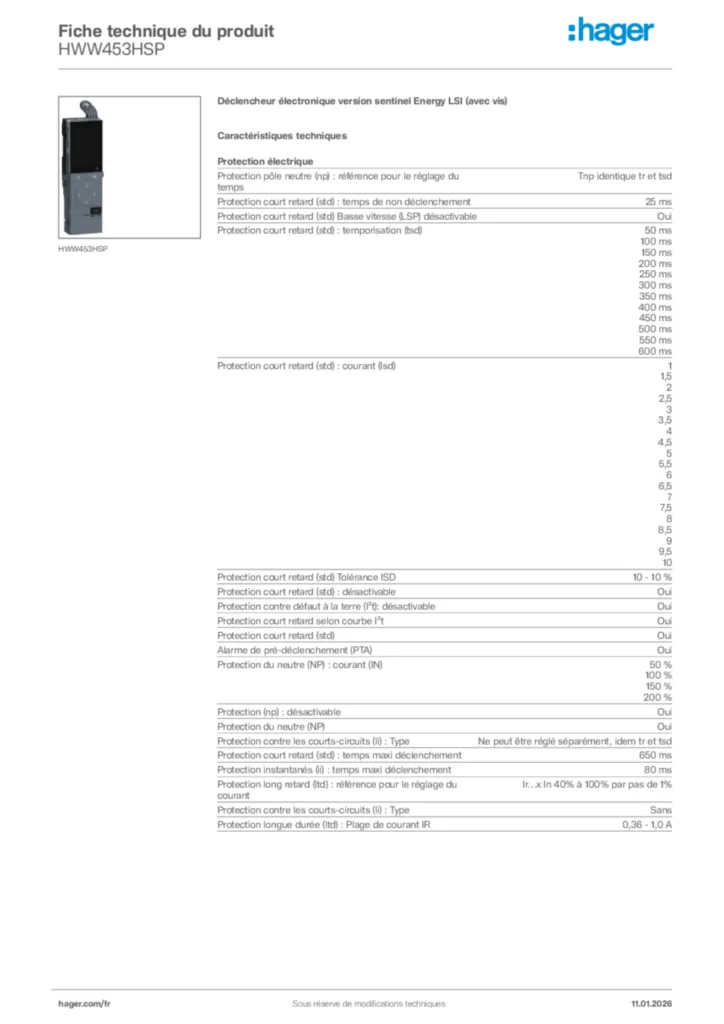

Fiche produit

Caractéristiques techniques

Protection pôle neutre (np) : référence pour le réglage du temps

Tnp identique tr et tsd
Protection court retard (std) : temps de non déclenchement

25 ms
Protection court retard (std) Basse vitesse (LSP) désactivable

Oui
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Protection court retard (std) : courant (Isd)

1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protection court retard (std) Tolérance ISD

10 - 10 %
Protection court retard (std) : désactivable

Oui
Protection contre défaut à la terre (I²t): désactivable

Oui
Protection court retard selon courbe I²t

Oui
Protection court retard (std)

Oui
Alarme de pré-déclenchement (PTA)

Oui
Protection du neutre (NP) : courant (IN)

50 %, 100 %, 150 %, 200 %
Protection (np) : désactivable

Oui
Protection du neutre (NP)

Oui
Protection contre les courts-circuits (li) : Type

Ne peut être réglé séparément, idem tr et tsd
Protection court retard (std) : temps maxi déclenchement

650 ms
Protection instantanés (ii) : temps maxi déclenchement

80 ms
Protection long retard (ltd) : référence pour le réglage du courant

Ir…x In 40% à 100% par pas de 1%
Protection contre les courts-circuits (li) : Type

Sans
Protection longue durée (ltd) : Plage de courant IR

0,36 - 1,0 A
Protection long retard (ltd) : temporisation (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Protection long retard (ltd) : temporisation ajustable

Oui
Protection long retard (ltd) : type de temporisation

Réglable
Protection long retard (ltd): désactivable

Non
Protection surcharges long retard (ltd)

Oui
Protection instantanée (ii) : temps de non déclenchement max.

25 ms
Protection instantanée (Ii) : crans de réglage

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
Protection instantanée (Ii) : référence pour le réglage du courant

Ii = OFF/Ii… x In 1.5 à 15 par pas de 0,5
Protection instantanée (Ii) : désactivable

Oui
Protection instantanée (Ii)

Oui
Protection instantanée (Ii) Précision

15 - 15 %
Protection contre défaut à la terre (GF)

Non

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
