Disjoncteur boîtier moulé x250 4P 40kA 200A TM HNB201H
EAN
3250613347819
Conditionnement
1 Pièce
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits de suivi :
Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Fonctions de connexion 3 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Dispositif d'alimentation des câbles auxiliaires 1 produit(s) disponible(s)
Complétez votre système
-
HXB068H
Câble interverrouillage électrique (x250-P250-h250)
117,89 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXA026H
Contact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce* -
HXA021HContact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce*
-
HXA003H
Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA001HBobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce*
-
HYB010H
Rallonge de plage droite (x/P250) 4P
84,94 € HT / Pièce* -
HYB032HConnexion arrière (x/P250-P250) - 4P
149,34 € HT / Pièce* -
HYB012HEpanouisseur (x250-h250) 4P
89,29 € HT / Pièce*
-
HXA013H
Bobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce*
-
HYA035H
Kit de connexion 3p-4p
27,27 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal200 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-240 kA
-
Courant assigné à 0°C selon IEC 60947238,60 A
-
Courant assigné à 10°C selon IEC 60947229,80 A
-
Courant assigné à 15°C selon IEC 60947225 A
-
Courant assigné à 20°C selon IEC 60947220,20 A
-
Courant assigné à 25°C selon IEC 60947215,40 A
-
Courant assigné à 30°C selon IEC 60947210,40 A
-
Courant assigné à 35 °C conformément à la norme IEC 60947205,20 A
-
Courant assigné à 40 °C conformément à la norme IEC 60947200 A
-
Courant assigné à 45°C selon IEC 60947194,60 A
-
Courant assigné à 50°C selon IEC 60947189 A
-
Courant assigné à 55°C selon IEC 60947183,40 A
-
Courant assigné à 5°C selon IEC 60947234,20 A
-
Courant assigné à 60 °C conformément à la norme IEC 60947177,80 A
-
Courant assigné à 65°C selon IEC 60947172 A
-
Courant assigné à 70°C selon IEC 60947166 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreGauche
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 415 V
Fonctions
-
DéclencheurTM A/A
Puissance
-
Puissance dissipée totale sous IN24,80 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
Réglages
-
Cran de réglage thermique xIN0,63, 0,8, 1
-
Réglage plage court circuit, à temporisation courte0 - 0 A
Câble
-
Matériau du câbleCuivre
Compatibilité
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage12 - 12 Nm
-
Couple de serrage nominal borne basse12 - 12 Nm
-
Couple de serrage nominal borne haute12 - 12 Nm
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique0 - 0 ms
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

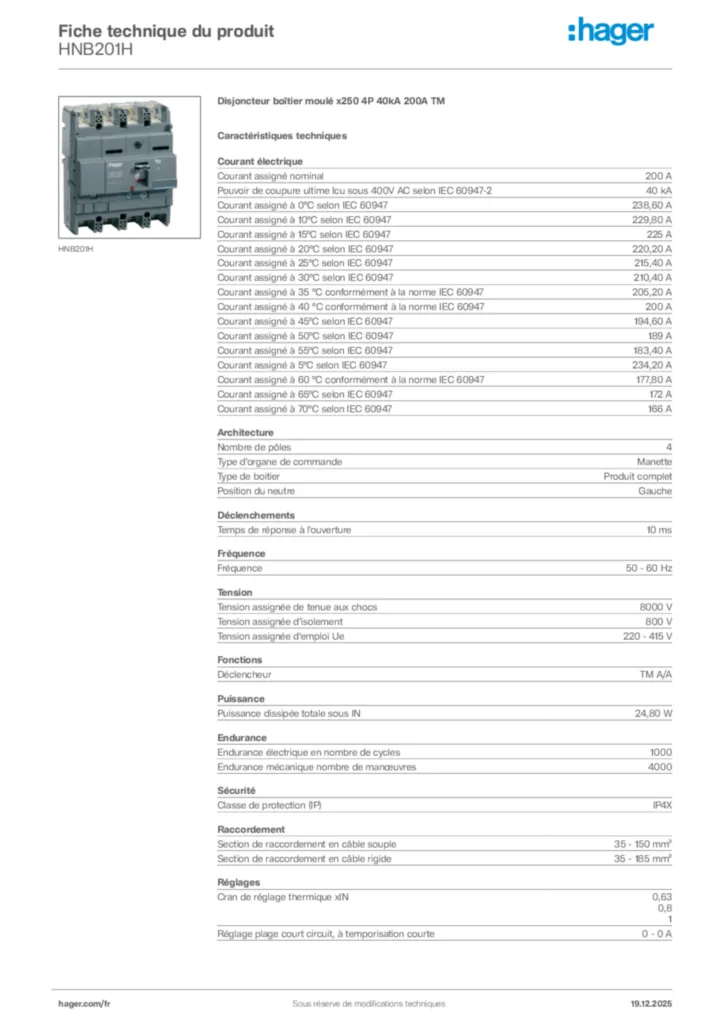

Product datasheet
