Disjoncteur boîtier moulé x250 3P 40kA 100A TM HNB100H
EAN
3250613347734
Conditionnement
1 Pièce
Complétez votre système
Accessoires optionnels
-
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s) -
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
Voir plus 4 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce*
-
HXB068H
Câble interverrouillage électrique (x250-P250-h250)
117,89 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*
-
HYB010HRallonge de plage droite (x/P250) 4P
84,94 € HT / Pièce* -
HYB011HEpanouisseur (x/P250) 3P
73,64 € HT / Pièce* -
HYB031HConnexion arrière (x/P250-P250) - 3P
103,68 € HT / Pièce*

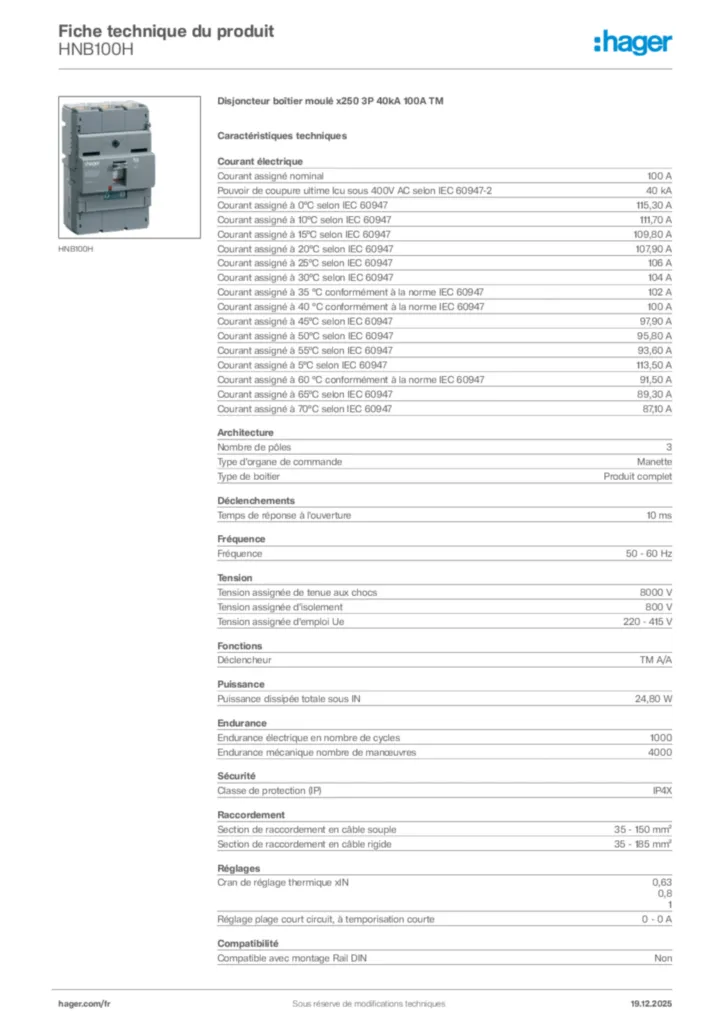

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal100 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-240 kA
-
Courant assigné à 0°C selon IEC 60947115,30 A
-
Courant assigné à 10°C selon IEC 60947111,70 A
-
Courant assigné à 15°C selon IEC 60947109,80 A
-
Courant assigné à 20°C selon IEC 60947107,90 A
-
Courant assigné à 25°C selon IEC 60947106 A
-
Courant assigné à 30°C selon IEC 60947104 A
-
Courant assigné à 35 °C conformément à la norme IEC 60947102 A
-
Courant assigné à 40 °C conformément à la norme IEC 60947100 A
-
Courant assigné à 45°C selon IEC 6094797,90 A
-
Courant assigné à 50°C selon IEC 6094795,80 A
-
Courant assigné à 55°C selon IEC 6094793,60 A
-
Courant assigné à 5°C selon IEC 60947113,50 A
-
Courant assigné à 60 °C conformément à la norme IEC 6094791,50 A
-
Courant assigné à 65°C selon IEC 6094789,30 A
-
Courant assigné à 70°C selon IEC 6094787,10 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 415 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN24,80 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
Réglages
-
Cran de réglage thermique xIN0,63, 0,8, 1
-
Règlage plage court circuit, à temporisation courte0 - 0 A
Compatibilité
-
Compatible avec montage Rail DINNon
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage12 - 12 Nm
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique0 - 0 ms
Données environnementales
