Disjoncteur 50A 4P 50kA Courbe C 6modules HMX450

Name: HMX450
Brand: Hager
SKU: HMX450

Le disjoncteur Hager HMX450 d'une capacité de 50 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 50kA et sa courbe C permettent une déconnexion rapide en cas de surintensités élevées, idéal pour les installations tertiaires. Grâce à ses bornes alignées sur 6modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250613232115

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

Produit disponible jusqu’à épuisement des stocks
Il est remplacé par la référence : HMX463
Pour plus d'informations, veuillez nous contacter

Accessoires
Caractéristiques techniques
Données environnementales
Documents

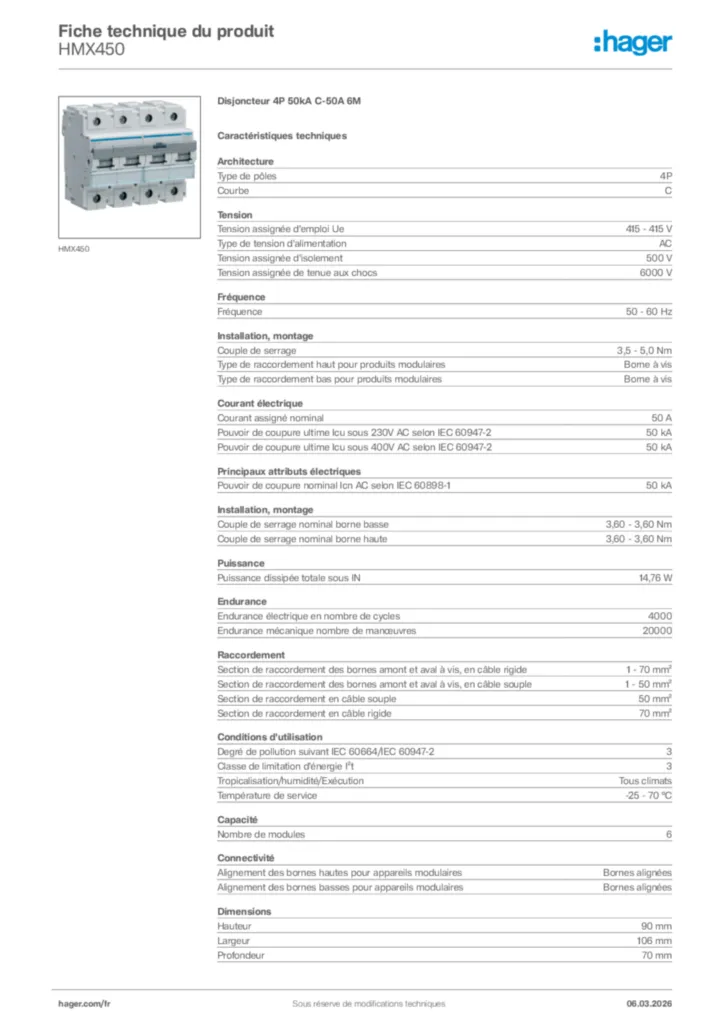

Fiche produit

Complétez votre système

Bloc différentiel 125 A TYPE A-HI 3 produit(s) disponible(s)
Bloc différentiel 125 A TYPE AC 3 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

4P
Courbe

C

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Courant assigné nominal

50 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

50 kA

Couple de serrage

3,5 - 5,0 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage nominal borne haute

3,60 - 3,60 Nm

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

50 kA

Puissance dissipée totale sous IN

14,76 W

Endurance électrique en nombre de cycles

4 000
Endurance mécanique nombre de manœuvres

20 000

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Nombre de modules

6

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

106 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
