Interrupteur boitier moulé h3+ PW1600 3 Poles 1600A HMQ990AR
Interrupteur boitier moulé Fixe h3+ PW1600 3 Poles 1600A
EAN
3250613251420
Conditionnement
1 Pièce
Outils de conception
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Produit hors catalogueDisponibilité et prix sur demande
Complétez votre système
Accessoires optionnels
-
Interverouillage 1 produit(s) disponible(s) -
Fonctions de connexion 3 produit(s) disponible(s) -
Contrôleur de temps de mise sous-tension 4 produit(s) disponible(s) -
Déclencheur à sous-tension 3 produit(s) disponible(s) -
bobine à émission 3 produit(s) disponible(s) -
Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)
Complétez votre système
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce*
-
HWY001H
Épanouisseurs 3P HW1 (SP)
973,57 € HT / Pièce* -
HWY002HÉpanouisseurs 4P HW1 (SP)
1 298,09 € HT / Pièce* -
HWY048HPrises Arrière - haut/bas - HW1 3 Pôles (RC)
405,66 € HT / Pièce*
-
HWY033H
Retardateur pour bobine à manque de tension 200-250V AC (UVTC)
649,05 € HT / Pièce* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
649,05 € HT / Pièce* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
649,05 € HT / Pièce* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
649,05 € HT / Pièce*
-
HWX033HSA
Bobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce*
-
HWX020HSA
Bobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce*
-
HWY950HSA
Connecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 600 A
-
Courant assigné admissible IcwW IEC 6094719,2 kA
-
Courant assigné à 10°C selon IEC 609471 600 A
-
Courant assigné à 15°C selon IEC 609471 600 A
-
Courant assigné à 20°C selon IEC 609471 600 A
-
Courant assigné à 25°C selon IEC 609471 600 A
-
Courant assigné à 30°C selon IEC 609471 600 A
-
Courant assigné à 35 °C conformément à la norme IEC 609471 600 A
-
Courant assigné à 40 °C conformément à la norme IEC 609471 600 A
-
Courant assigné à 45°C selon IEC 609471 600 A
-
Courant assigné à 50°C selon IEC 609471 590 A
-
Courant assigné à 55°C selon IEC 609471 540 A
-
Courant assigné à 60 °C conformément à la norme IEC 609471 490 A
-
Courant assigné à 65°C selon IEC 609471 430 A
-
Courant assigné à 70°C selon IEC 609471 430 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs8 kV
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
DéclencheurInterrupteur
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

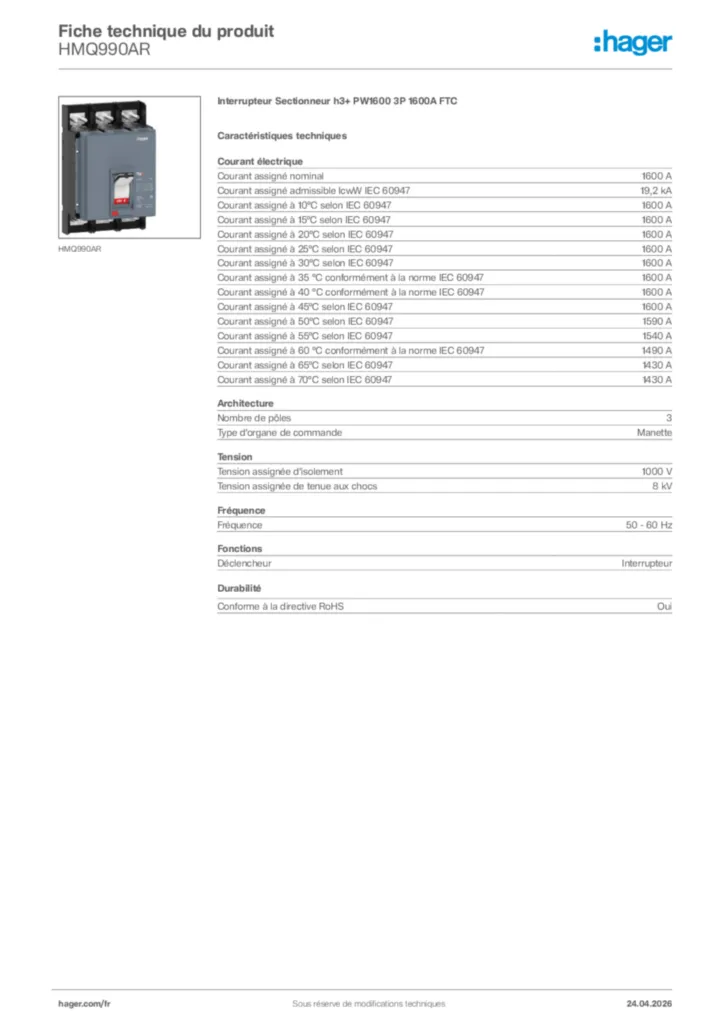

Hager Fiche technique du produit HMQ990AR
Interrupteur Sectionneur h3+ PW1600 3P 1600A FTC
PDF -
Guide d'installation
Manuel d'installation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF40,05 MB
Manuel d'installation rapide
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF25,64 MB -
Manuel
Manuel d'utilisation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF11,76 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 16 Janvier 2024
PDF404,40 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 19 Janvier 2024
PDF419,49 kB
