Disjoncteur boitier moulé h3+ PW1600 LSI 4 Poles 800A 50kA HMQ801JR
Disjoncteur boitier moulé Fixe de la gamme h3+ PW1600 LSI 4 Poles 800A avec un pouvoir de coupure 50kA
EAN
3250613251192
Conditionnement
1 Pièce
Outils de conception
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Produit hors catalogueDisponibilité et prix sur demande
Complétez votre système
Accessoires optionnels
-
Interverouillage 1 produit(s) disponible(s) -
Fonctions de connexion 3 produit(s) disponible(s) -
Contrôleur de temps de mise sous-tension 4 produit(s) disponible(s) -
Déclencheur à sous-tension 3 produit(s) disponible(s) -
bobine à émission 3 produit(s) disponible(s) -
Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)
Complétez votre système
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce*
-
HWY001H
Épanouisseurs 3P HW1 (SP)
973,57 € HT / Pièce* -
HWY002HÉpanouisseurs 4P HW1 (SP)
1 298,09 € HT / Pièce* -
HWY049HPrises Arrière - haut/bas - HW1 4 Pôles (RC)
540,88 € HT / Pièce*
-
HWY033H
Retardateur pour bobine à manque de tension 200-250V AC (UVTC)
649,05 € HT / Pièce* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
649,05 € HT / Pièce* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
649,05 € HT / Pièce* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
649,05 € HT / Pièce*
-
HWX033HSA
Bobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce*
-
HWX020HSA
Bobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce*
-
HWY950HSA
Connecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal800 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-250 kA
-
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)19,2 kA
-
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)19,2 kA
-
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-230 kA
-
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-250 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-250 kA
-
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-250 kA
-
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-250 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-250 kA
-
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-230 kA
-
Courant assigné à 10°C selon IEC 60947800 A
-
Courant assigné à 15°C selon IEC 60947800 A
-
Courant assigné à 20°C selon IEC 60947800 A
-
Courant assigné à 25°C selon IEC 60947800 A
-
Courant assigné à 30°C selon IEC 60947800 A
-
Courant assigné à 35 °C conformément à la norme IEC 60947800 A
-
Courant assigné à 40 °C conformément à la norme IEC 60947800 A
-
Courant assigné à 45°C selon IEC 60947800 A
-
Courant assigné à 50°C selon IEC 60947800 A
-
Courant assigné à 55°C selon IEC 60947800 A
-
Courant assigné à 60 °C conformément à la norme IEC 60947800 A
-
Courant assigné à 70°C selon IEC 60947800 A
-
Courant assigné à 65°C selon IEC 60947800 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreGauche
Déclenchements
-
Temps de réponse à l'ouverture12 ms
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage50-50 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8 kV
-
Tension assignée d'isolement1 000 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
DéclencheurSentinelle LSI
Puissance
-
Puissance dissipée totale sous IN23,6 W
-
Puissance dissipée par pôle à In4,6 W
Endurance
-
Endurance électrique en nombre de cycles4 000
-
Endurance mécanique nombre de manœuvres20 000
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-25-70 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-23
Couvercle, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre, Aluminium
Dimensions
-
Hauteur330 mm
-
Largeur280 mm
-
Profondeur198 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielNon
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
Connectivité
-
Type de raccordementRaccordement par boulon
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 400 ms, 600 ms
-
Protection instantanée (Ii) : crans de réglage1,5, 2, 3, 4, 6, 8, 10, 12, 15
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

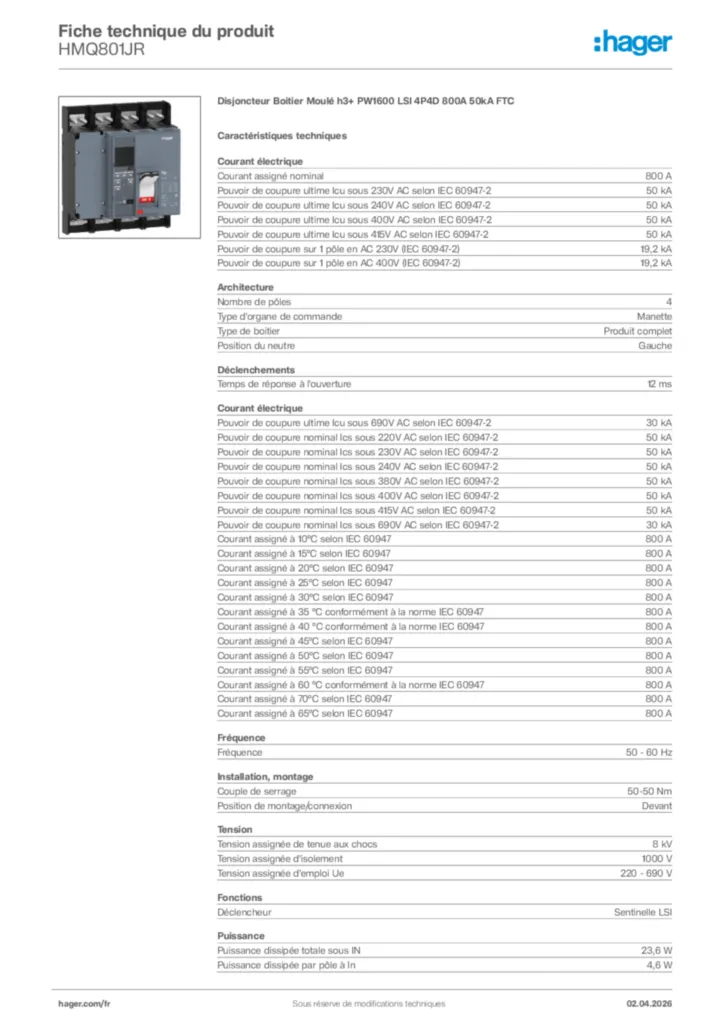

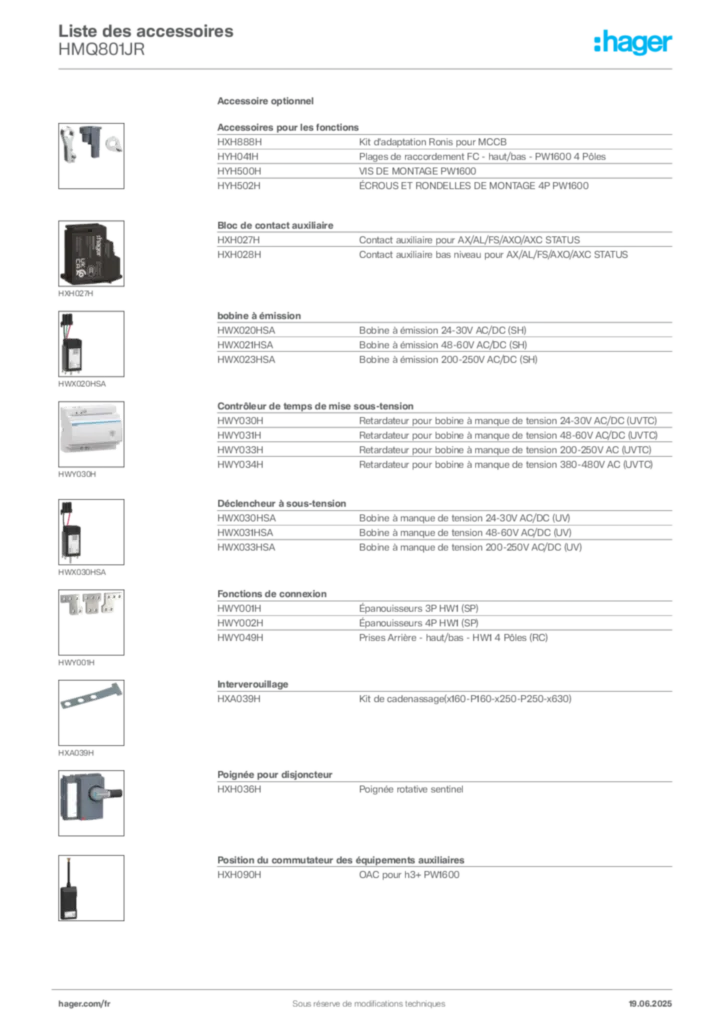

Product datasheet
Hager Fiche technique du produit HMQ801JR
Disjoncteur boitier moulé h3+ PW1600
PDF -
Guide d'installation
Manuel d'installation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF40,05 MB
Manuel d'installation rapide
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF25,64 MB -
