Inverseur de source 4P In160A Poignée rotative longue HI452
Le HI452 est un inverseur de source en boitier 4 pôles de Hager. Son intensité nominale In de 160A ainsi que sa commande par Poignée rotative longue en font une solution idéale pour le sectionnement de sécurité, la commutation manuelle, l'inversion de source ou la permutation en charge de 2 circuits dans les tableaux électriques notamment dans les installations tertiaires. Montage sur platine. Version raccordement sur plage.
EAN
3250613190026
Conditionnement
1 Pièce
Outils de conception
Prix
1 896,86 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Accessoires pour connectique basse tension 1 produit(s) disponible(s)
Complétez votre système
-
HZ160
Contact auxiliaire 1NO+1NC pour 125 A 630A
118,75 € HT / Pièce*
-
HZI002
Poignée noire pour app 125-630A
148,47 € HT / Pièce*
-
HZC202
Capot cache borne 4P interrupteur 125 à 200A
78,29 € HT / Pièce* -
HZI201Ecran de protection plage 125/160A 4P
74,16 € HT / Pièce*
-
HZC102
Axe 320 mm pour appareillage de 63 à 630A
67,72 € HT / Pièce* -
HZC101Axe 200 mm pour appareillage de 63 à 630A
53,96 € HT / Pièce*
-
HZ156
Barre de pontage 160A
470,64 € HT / Pièce*
Caractéristiques techniques
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné admissible IcwW IEC 6094712 kA
-
Courant court-circuit avec fusible gI-gG100 kA
Puissance
-
Puissance d'emploi à 400 V AC AC1105 000 W
-
Puissance dissipée totale sous IN12,80 W
Architecture
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative longue
-
Type de pôles4P
Installation, montage
-
Couple de serrage9 - 9,9 Nm
Dimensions
-
Hauteur135 mm
-
Largeur251 mm
-
Profondeur218 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP00
Capacité
-
Nombre de modules8,5
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-20 - 70 °C
Raccordement
-
Section de raccordement en câble rigide35 - 95 mm²
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

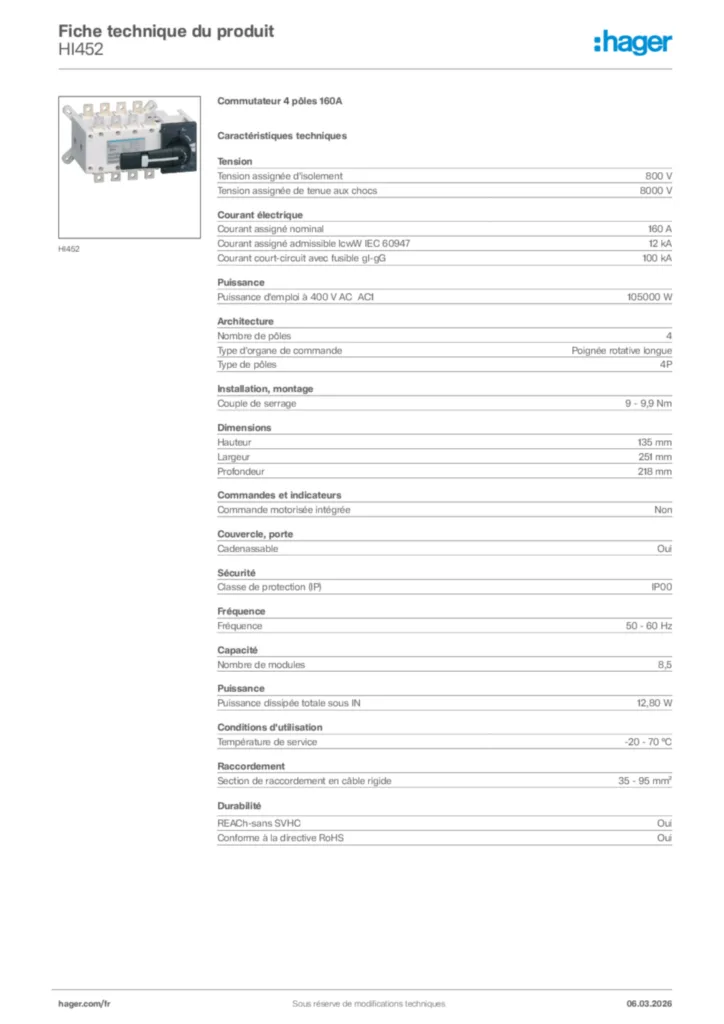

Hager Fiche technique du produit HI452
