Disjoncteur boitier moulé Fixe h3+ PW1600 LSI 4 Poles 630A avec un pouvoir de coupure 70kA

EAN

3250613250676

Conditionnement

1 Pièce

Hagercad, pour vos projets électriques tertiaires

Disjoncteur boitier moulé h3+ PW1600 LSI 4 Poles 630A 70kA HEQ631JR

Name: HEQ631JR
Brand: Hager
SKU: HEQ631JR86

Prix

Nous consulter

Disponibilité et prix sur demande

Accessoires
Caractéristiques techniques
Données environnementales
Documents

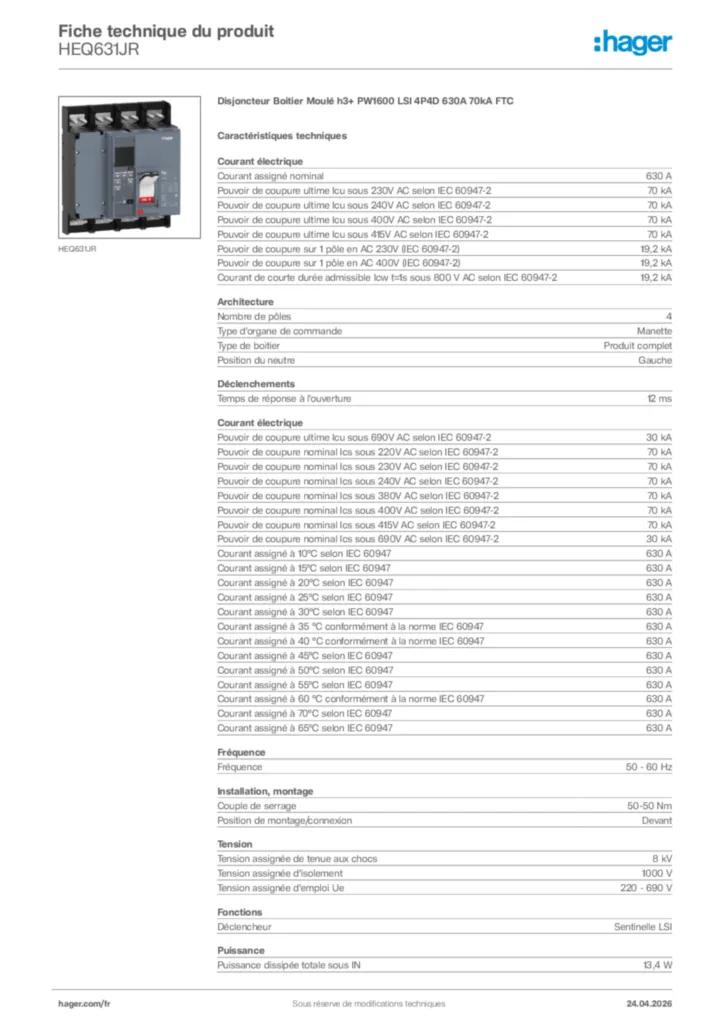

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Fonctions de connexion 3 produit(s) disponible(s)
Contrôleur de temps de mise sous-tension 4 produit(s) disponible(s)
Déclencheur à sous-tension 3 produit(s) disponible(s)
bobine à émission 3 produit(s) disponible(s)
Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

630 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

19,2 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

19,2 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2

30 kA
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-2

30 kA
Courant assigné à 10°C selon IEC 60947

630 A
Courant assigné à 15°C selon IEC 60947

630 A
Courant assigné à 20°C selon IEC 60947

630 A
Courant assigné à 25°C selon IEC 60947

630 A
Courant assigné à 30°C selon IEC 60947

630 A
Courant assigné à 35 °C conformément à la norme IEC 60947

630 A
Courant assigné à 40 °C conformément à la norme IEC 60947

630 A
Courant assigné à 45°C selon IEC 60947

630 A
Courant assigné à 50°C selon IEC 60947

630 A
Courant assigné à 55°C selon IEC 60947

630 A
Courant assigné à 60 °C conformément à la norme IEC 60947

630 A
Courant assigné à 70°C selon IEC 60947

630 A
Courant assigné à 65°C selon IEC 60947

630 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Temps de réponse à l'ouverture

12 ms

Fréquence

50 - 60 Hz

Couple de serrage

50-50 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 kV
Tension assignée d'isolement

1 000 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

Sentinelle LSI

Puissance dissipée totale sous IN

13,4 W
Puissance dissipée par pôle à In

1,8 W

Endurance électrique en nombre de cycles

4 000
Endurance mécanique nombre de manœuvres

20 000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP20

Température de service

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

3

Cadenassable

Oui

Matériau du câble

Cuivre, Aluminium

Hauteur

330 mm
Largeur

280 mm
Profondeur

198 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Non

Sens d'alimentation

Bornes amonts ou avales

Type de raccordement

Raccordement par boulon

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 400 ms, 600 ms
Protection instantanée (Ii) : crans de réglage

1,5, 2, 3, 4, 6, 8, 10, 12, 15

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
