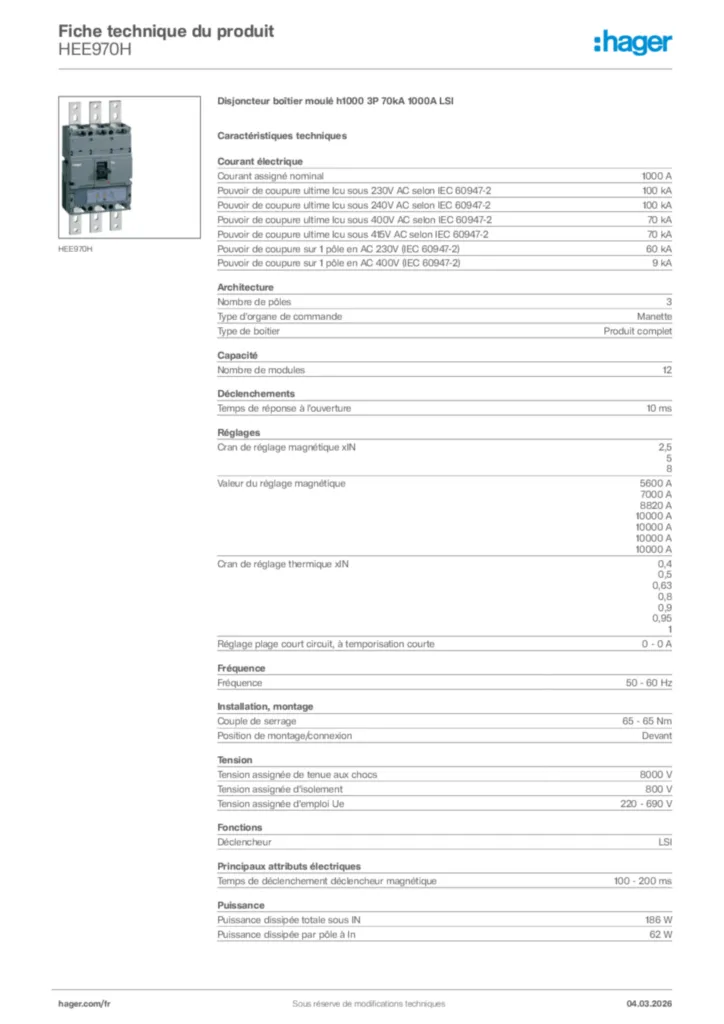

Disjoncteur boîtier moulé h1000 3P 70kA 1000A LSI HEE970H
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
-
bobine à émission 5 produit(s) disponible(s)
-
Bloc de contact auxiliaire 4 produit(s) disponible(s)
-
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s)
-
Déclencheur à sous-tension 8 produit(s) disponible(s)
-
Voir plus 9 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Courant assigné nominal1 000 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-270 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC 60947-270 kA
-
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)60 kA
-
Pouvoir de coupure sur 1-pôle en IAC 400 V (NF EN 60947-2)9 kA
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Nombre de modules12
-
Temps de réponse à l'ouverture10 ms
-
Fréquence50 - 60 Hz
-
Couple de serrage65 - 65 Nm
-
Position de montage/connexionDevant
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
-
Unité de déclenchementLSI
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
-
Puissance dissipée totale sous IN186 W
-
Puissance dissipée par pôle à In62 W
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
-
Indice de protection IPIP4X
-
Température de service-25 - 70 °C
-
Section de raccordement en câble souple2x 240 mm²
-
Section de raccordement en câble rigide2x 240 mm²
-
Type de connection/prisePlage de raccordement
-
Commande motorisée intégréeNon
-
Compatible avec montage Rail DINNon
-
Sens d'alimentationBornes amonts ou avales
