Disjoncteur Boitier Moulé h3 h1000 LSI 3P In800A Icu70kA déconnectable HEE800G

Name: HEE800G
Brand: Hager
SKU: HEE800G
Price: 11688.76 EUR

Le HEE800G est un disjoncteur boitier moulé h3 h1000 3 pôles d'intensité nominale In de 800A de Hager. Doté d'un pouvoir de coupure ultime Icu de 70kA sous 400V, il est équipé d'une unité de déclenchement LSI qui en fait une solution idéale dans les applications de protection fine des distributions complexes dans les tableaux électriques notamment dans les installations tertiaires. Montage sur platine. Version déconnectable.

EAN

3250613120863

Conditionnement

1 Pièce

Prix

11 688,76 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

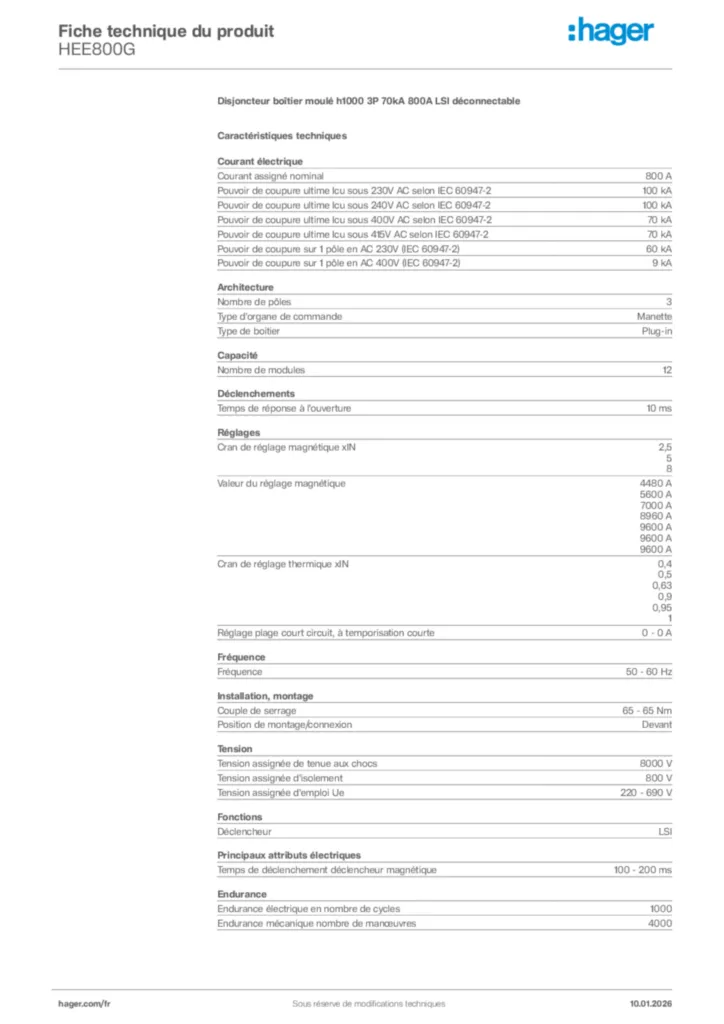

Fiche produit

Complétez votre système

Accessoires optionnels

Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

800 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

60 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

9 kA

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Plug-in

Nombre de modules

12

Temps de réponse à l'ouverture

10 ms

Cran de réglage magnétique xIN

2,5, 5, 8
Valeur du réglage magnétique

4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
Cran de réglage thermique xIN

0,4, 0,5, 0,63, 0,9, 0,95, 1
Règlage plage court circuit, à temporisation courte

0 - 0 A

Fréquence

50 - 60 Hz

Couple de serrage

65 - 65 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSI

Temps de déclenchement déclencheur magnétique

100 - 200 ms

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

4 000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

2x 240 mm²
Section de raccordement en câble rigide

2x 240 mm²
Type de connection/prise

Plage de raccordement

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non

Sens d'alimentation

Bornes amonts ou avales
