Interrupteur à coupure visible 4P In100A Ue380 - 415Vac Poignée rotative courte HAE410
Le HAE410 est un interrupteur sectionneur à coupure visible en boitier 4 pôles de Hager. Son intensité nominale In de 100A et sa tension assignée d'emploi Ue de 380 - 415Volt AC ainsi que sa commande par Poignée rotative courte en font une solution idéale pour le sectionnement et la mise en sécurité de la tête des tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement bornes à cage.
EAN
3250613140403
Conditionnement
1 Pièce
Prix
273,47 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
-
HZC014
Poignée grise pour inter 100A-160A
69,45 € HT / Pièce*
-
HZC115
Axe N°6 200 mm pour interrupteur de 100A à 160A
49,76 € HT / Pièce* -
HZC116Axe N°6 320 mm pour interrupteur de 100A à 160A
56,13 € HT / Pièce*
-
HZC311
Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
118,75 € HT / Pièce*
-
HZC218
Capot cache borne 4P interrupteur 100A à 160A
51,87 € HT / Pièce*

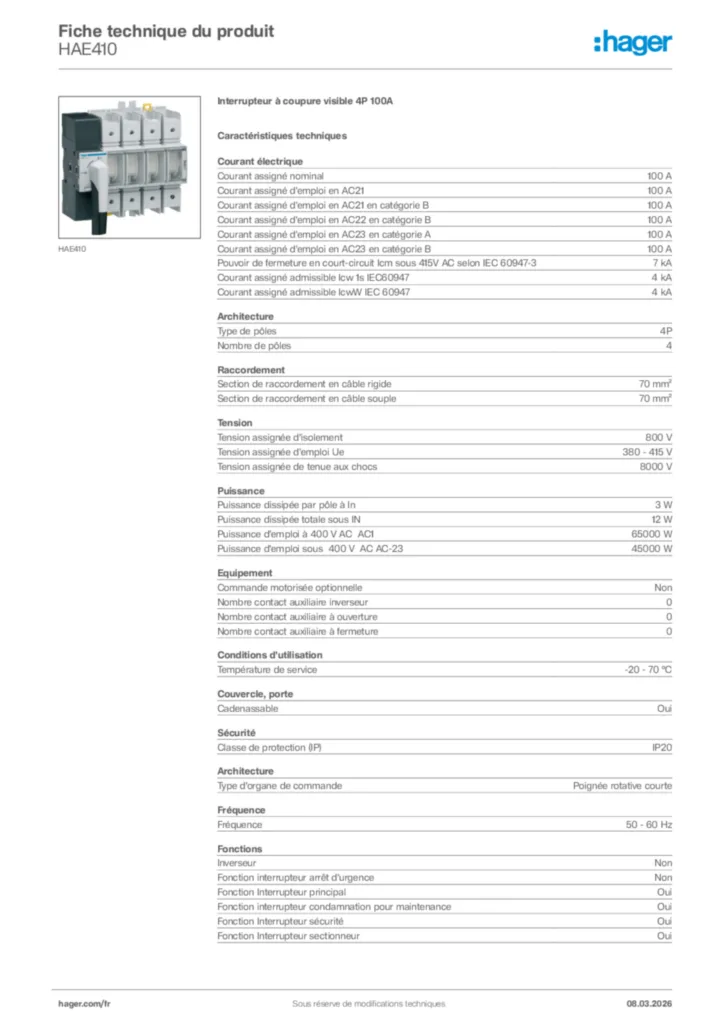

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal100 A
-
Courant assigné d'emploi en AC21100 A
-
Courant assigné d'emploi en AC21 en catégorie B100 A
-
Courant assigné d'emploi en AC22 en catégorie B100 A
-
Courant assigné d'emploi en AC23 en catégorie A100 A
-
Courant assigné d'emploi en AC23 en catégorie B100 A
-
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-37 kA
-
Courant assigné admissible Icw 1s IEC609474 kA
-
Courant assigné admissible IcwW IEC 609474 kA
Raccordement
-
Section de raccordement en câble rigide70 mm²
-
Section de raccordement en câble souple70 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée de tenue aux chocs8 000 V
Puissance
-
Puissance dissipée par pôle à In3 W
-
Puissance dissipée totale sous IN12 W
-
Puissance d'emploi à 400 V en AC165 000 W
-
Puissance d'emploi à 400 V en AC-2345 000 W
Equipement
-
Commande motorisée optionnelleNon
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP20
Architecture
-
Type de pôles4P
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative courte
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Capacité
-
Nombre de modules7,71
Installation, montage
-
Couple de serrage4 - 4,4 Nm
Connectivité
-
Type de raccordementBorne à vis
Dimensions
-
Hauteur84 mm
-
Largeur135 mm
-
Profondeur132 mm
