Interrupteur coupure apparente 4P In630A Ue380 - 415Vac Poignée rotative longue HA458
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s)
-
Poignée pour armoire electrique 2 produit(s) disponible(s)
-
Axe de commutateur 2 produit(s) disponible(s)
-
Cache-borne 4 produit(s) disponible(s)
Complétez votre système

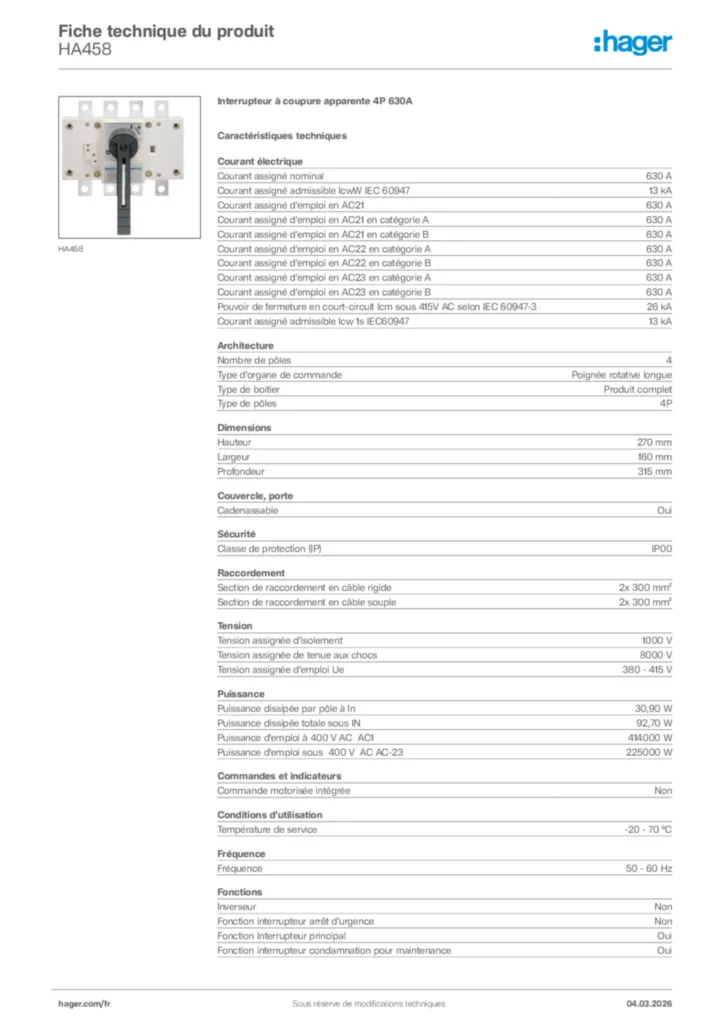

Caractéristiques techniques
-
Courant assigné nominal630 A
-
Courant assigné admissible IcwW IEC 6094713 kA
-
Courant assigné d'emploi en AC21630 A
-
Courant assigné d'emploi en AC21 en catégorie A630 A
-
Courant assigné d'emploi en AC21 en catégorie B630 A
-
Courant assigné d'emploi en AC22 en catégorie A630 A
-
Courant assigné d'emploi en AC22 en catégorie B630 A
-
Courant assigné d'emploi en AC23 en catégorie A630 A
-
Courant assigné d'emploi en AC23 en catégorie B630 A
-
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-326 kA
-
Courant assigné admissible Icw 1s IEC6094713 kA
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative longue
-
Type de boitierProduit complet
-
Type de pôles4P
-
Hauteur270 mm
-
Largeur160 mm
-
Profondeur315 mm
-
CadenassableOui
-
Classe de protection (IP)IP00
-
Section de raccordement en câble rigide2x 300 mm²
-
Section de raccordement en câble souple2x 300 mm²
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'emploi Ue380 - 415 V
-
Puissance dissipée par pôle à In30,90 W
-
Puissance dissipée totale sous IN92,70 W
-
Puissance d'emploi à 400 V en AC1414 000 W
-
Puissance d'emploi à 400 V en AC-23225 000 W
-
Commande motorisée intégréeNon
-
Température de service-20 - 70 °C
-
Fréquence50 - 60 Hz
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
-
Commande motorisée optionnelleNon
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
-
Couple de serrage40 - 45 Nm
