Interrupteur à coupure visible 4P In200A Ue380 - 415Vac Poignée rotative courte HA408

Name: HA408
Brand: Hager
SKU: HA408

Le HA408 est un interrupteur sectionneur à coupure visible en boitier 4 pôles de Hager. Son intensité nominale In de 200A et sa tension assignée d'emploi Ue de 380 - 415Volt AC ainsi que sa commande par Poignée rotative courte en font une solution idéale pour le sectionnement et la mise en sécurité de la tête des tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement sur plage.

EAN

3250613114084

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

Produit disponible jusqu’à épuisement des stocks
Pour plus d'informations, veuillez nous contacter

Accessoires
Caractéristiques techniques
Données environnementales
Documents

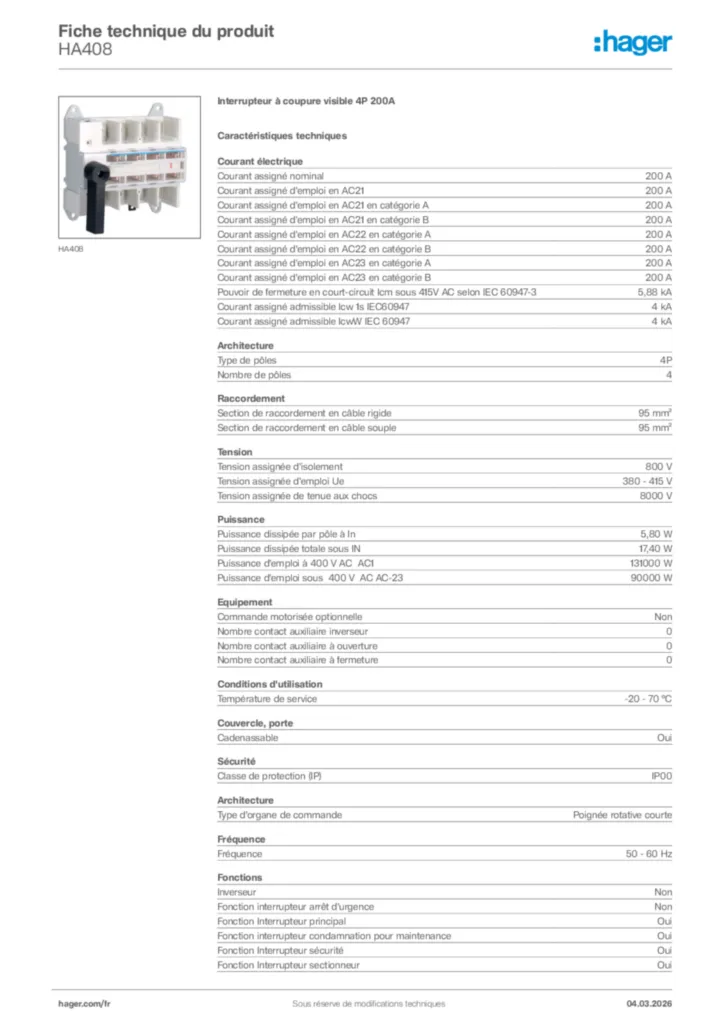

Fiche produit

Complétez votre système

Cache-borne 2 produit(s) disponible(s)
Bloc de contact auxiliaire 1 produit(s) disponible(s)
Axe de commutateur 2 produit(s) disponible(s)
Poignée pour armoire electrique 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

200 A
Courant assigné d'emploi en AC21

200 A
Courant assigné d'emploi en AC21 en catégorie A

200 A
Courant assigné d'emploi en AC21 en catégorie B

200 A
Courant assigné d'emploi en AC22 en catégorie A

200 A
Courant assigné d'emploi en AC22 en catégorie B

200 A
Courant assigné d'emploi en AC23 en catégorie A

200 A
Courant assigné d'emploi en AC23 en catégorie B

200 A
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3

5,88 kA
Courant assigné admissible Icw 1s IEC60947

4 kA
Courant assigné admissible IcwW IEC 60947

4 kA

Section de raccordement en câble rigide

95 mm²
Section de raccordement en câble souple

95 mm²

Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

380 - 415 V
Tension assignée de tenue aux chocs

8 000 V

Puissance dissipée par pôle à In

5,80 W
Puissance dissipée totale sous IN

17,40 W
Puissance d'emploi à 400 V AC AC1

131 000 W
Puissance d'emploi sous 400 V AC AC-23

90 000 W

Commande motorisée optionnelle

Non
Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Température de service

-20 - 70 °C

Cadenassable

Oui

Classe de protection (IP)

IP00

Type de pôles

4P
Nombre de pôles

4
Type d'organe de commande

Poignée rotative courte

Fréquence

50 - 60 Hz

Inverseur

Non
Fonction interrupteur arrêt d'urgence

Non
Fonction Interrupteur principal

Oui
Fonction interrupteur condamnation pour maintenance

Oui
Fonction Interrupteur sécurité

Oui
Fonction Interrupteur sectionneur

Oui

Nombre de modules

8,50

Couple de serrage

9 - 9,9 Nm

Hauteur

82,5 mm
Largeur

142 mm
Profondeur

136 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
