Relais temporisé retardé au déclenchement EZN002
EAN
3250612469987
Conditionnement
1 Pièce
Outils de conception
Caractéristiques techniques
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance absorbée (en fonctionnement)15 VA
-
Pertes en puissance à pleine charge2 W
-
Ampoules à incandescence et halogènes 230 V450 W
Conditions d'utilisation
-
Température de service-20 - 50 °C
-
Température de stockage/transport-40 - 70 °C
Raccordement
-
Section de raccordement en câble souple1 - 6 mm²
-
Section de raccordement en câble rigide1.5 - 10 mm²
-
Nombre de contacts1
-
Type de contact1x inverseur
Capacité
-
Nombre de modules1
Textes
-
Type de commutationInverseur, comme NF ou NO
-
FunctionFonctions avec temporisation au déclenchement, avec temporisation de retour, avec contact de passage à l'appel / au relâchement, avec formation d'impulsions, avec clignotement symétrique, contact ouvert / fermé
-
Type de raccordementAvec bornes à vis
-
Mode de montagePour un montage sur rail DIN
Dimensions
-
Hauteur85 mm
-
Largeur17,50 mm
-
Profondeur58 mm
Courant électrique
-
Courant assigné d'emploi en AC18 A
Equipement
-
Nombre de contacts à ouverture0
-
Nombre de contacts à fermeture0
-
Temporisation à l'arrêtNon
-
Temporisé à l'enclenchementOui
Réglages
-
Plage de temporisation0.1 S - 10 h
Tension
-
Type de tension d'alimentationAC/DC
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Relais temporisé EZN002
Guide d'installation en-GB, es-ES, fr-FR, de-DE, el-GR, it-IT, nl-NL, pt-PT 2010-03-24
PDF1,14 MB -

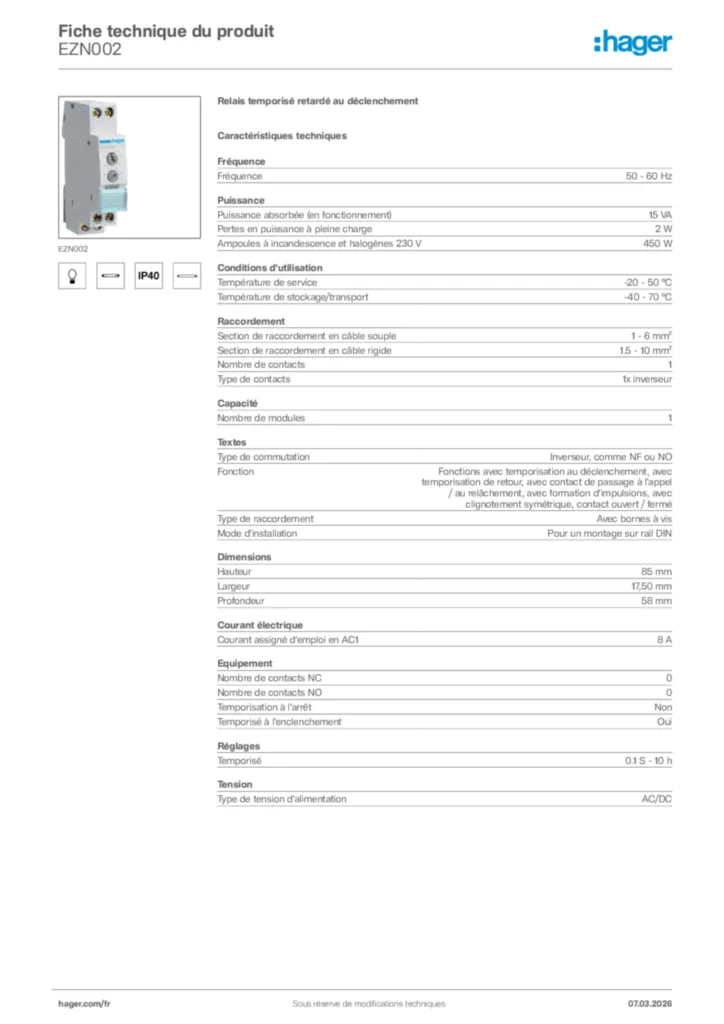

Fiche technique
