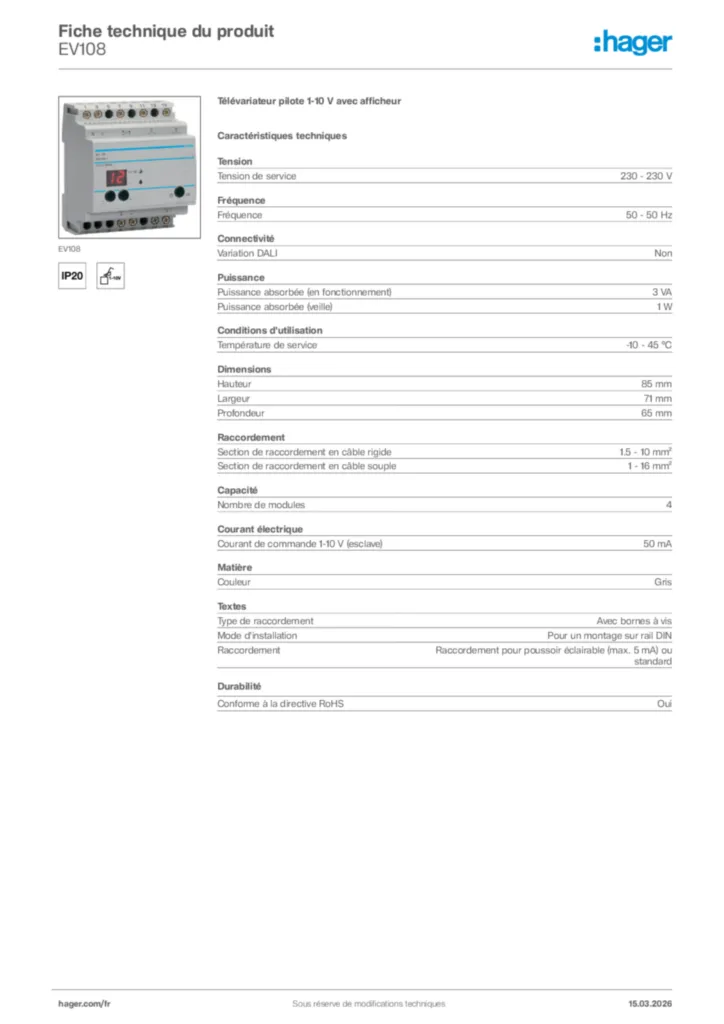

EV108

Télévariateur pilote 1-10 V avec afficheur
EAN
3250612421084
Quantité
1
Prix*
444,39 € HT/pièce*
More Information
Utilisable avec toucheYes
Utilisable avec touche IRNon
Utilisable avec détecteur de mouvementNon
Utilisable avec détecteur de présenceNon
Utilisable avec interrupteur temporisé/timerYes
Utilisable avec touche radioNon
HomologationsCE
Repère fonctionnel de l'appareilV
Couleur RALRAL 7035 - Gris clair
Aspect de la surfacemat
Compositionélément de base
Section de conducteur (flexible)1/16 mm²
Section de conducteur (rigide)1.5/10 mm²
Puissance consommée3 W
Courant de commande 1-10 V (master)50 mA
Courant de commande 1-10 V (slave)50 mA
Appareil de la familleEV
Fréquence assignée50 Hz
Mémoire d'instructionsYes
Hauteur produit installé85 mm
Courant assigné nominal16 A
Indice de protection IPIP20
Largeur produit installé71 mm
Distance maximale de la liaison 1-10V50 m
Dist. max de la liaison avec les BP50 m
Distance maximale de connexion aux entrées prioritaires50 m
Hauteur d'installation0 / 1000 m
Mémoire de valeur de luminositéYes
Longueur65 mm
Gamme design principaleÉLECTRONIQUE
Sans halogèneNon
Matièrespécial
Mode de fixationrail DIN symétrique
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit8
Nombre de modules4
Code couleur RAL7035
Température de service-10/45 °C
Tension de service230 V
Tension de service230 V~ +;- 10%
Puissance3680 VA
Profondeur produit installé65 mm
Classes/types de protectionIP20__PROTECTION-SYMBOL.EPS
Puissance dissipée totale sous IN1 W
Puissance dissipée par la commande1.5 W
Puissance absorbée (fonctionnement)3 W
Puissance absorbée (veille)1 W
Section de raccordement en câble rigide1,5 ; 10mm²
Section de raccordement en câble souple1 ; 16mm²
Contact de commutation libre de potentiel16 A, 230 V~ AC1
Mode de fixationA griffes
Température de fonctionnement-10/45 °C
Température de stockage-20/60 °C
Tension de commande195.5 / 230 V
Tension d'alimentation230V +;- 10%
Mots clésVariateur ; modulaire
Finition fond profilé (installation)non concerné
Couleurgris
Classe de protection du capteurclasse I
Type de montagerail DIN
Touche / boutonavec touche d'actionnement pour la mise en marche et l'arrêt ; avec 2 touches d'actionnement pour une variation plus claire et plus sombre
Affichage / Afficheuravec afficheur du canal en fonctionnement sur 2 digits à 7 segments
Mode de montagepour un montage sur rail DIN
Interfaceavec interface 1-10 V
RaccordementRaccordement pour poussoir éclairable (max. 5 mA) ou standard
SortieSortie de commutation pour la mise hors tension de ballasts électroniques raccordés
RéglageValeurs limites de luminosité et vitesse de variation réglables via l'écran
Couverture de surfaceOther
Type de raccordementavec bornes à vis
Type de connexioncage à vis
Type de commande1-10V
Type de commande entrées de forçagesinterrupteur
Type de Charge1-10 V
Tension assignée d'emploi Ue230 V
Largeur4 modules
Symboles indicateur de commutation non standard1-10V-TASTSTEUEREINHEIT__WIRING-SYMBOL.EPS
Variateur 1-10VYes
Variateur DALINon
Réglage DSINon
Variateur spécifique au fabricantNon
Réglage avec bouton-poussoirYes
Variation Touch and DimNon
Avec entrée à bouton-poussoirYes
UnitéPCE
EAN3250612421084
Statut des ventes3C
Plus de caractéristiques
