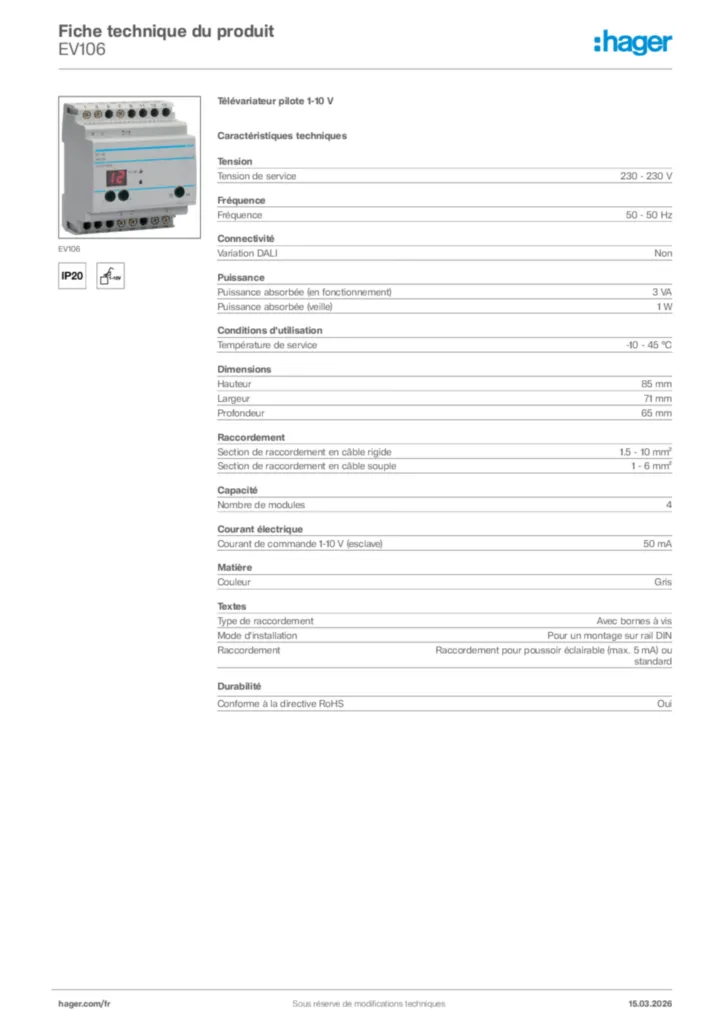

EV106

Télévariateur pilote 1-10 V
EAN
3250612421060
Quantité du produit
1
Prix*
261,44 € HT/pièce*
Architecture
Type de commande1-10V
Mode de fixationrail DIN symétrique
Fonctions
Utilisable avec toucheOui
Commandes & indicateurs
Affichage / Afficheuravec afficheur du canal en fonctionnement sur 2 digits à 7 segments
Touche / boutonavec touche d'actionnement pour la mise en marche et l'arrêt ; avec 2 touches d'actionnement pour une variation plus claire et plus sombre
Connectivité
Interfaceavec interface 1-10 V
SortieSortie de commutation pour la mise hors tension de ballasts électroniques raccordés
Principales caractéristiques électriques
Tension assignée d'emploi Ue230 V
Fréquence assignée50 Hz
Tension
Tension de commande195.5 / 230 V
Tension de service230 V
Tension de service230 V~ +;- 10%
Intensité du courant
Courant de commande 1-10 V (master)50 mA
Courant de commande 1-10 V (slave)50 mA
Dimensions
Profondeur produit installé65 mm
Hauteur produit installé85 mm
Hauteur d'installation0 / 1000 m
Longueur65 mm
Largeur produit installé71 mm
Largeur4 modules
Longueur
Distance maximale de la liaison 1-10V50 m
Distance maximale de connexion aux entrées prioritaires50 m
Dist. max de la liaison avec les BP50 m
Puissance
Puissance3680 VA
Puissance consommée3 W
Puissance absorbée (fonctionnement)3 W
Puissance absorbée (veille)1 W
Puissance dissipée totale sous IN1 W
Puissance dissipée par la commande1.3 W
Spécifications électriques
Type de commande entrées de forçagesinterrupteur
Porte, couvercle
Couverture de surfaceOther
Détection
Classe de protection du capteurclasse I
Matières
Couleurgris
Couleur RALRAL 7035 - Gris clair
Matièrespécial
Aspect de la surfacemat
Installation, montage
Mode de fixationA griffes
Type de montagerail DIN
Peut être associé avec un détecteur de présencenon
Utilisable avec interrupteur temporisé/timerOui
Peut être associé avec une horloge de programmationnon
Mode de montagepour un montage sur rail DIN
Connexion
Section de raccordement en câble souple1 ; 6mm²
Section de raccordement en câble rigide1,5 ; 10mm²
Type de Charge1-10 V
Section de conducteur (flexible)1/16 mm²
Section de conducteur (rigide)1.5/10 mm²
Type de connexioncage à vis
RaccordementRaccordement pour poussoir éclairable (max. 5 mA) ou standard
Type de raccordementavec bornes à vis
Configuration
RéglageValeurs limites de luminosité et vitesse de variation réglables via l'écran
Equipement
Contact de commutation libre de potentiel16 A, 230 V~ AC1
Peut être associé avec un détecteur de mouvementnon
Mémoire de valeur de luminositéOui
Standards
HomologationsCE
Sécurité
Indice de protection IPIP20
Conditions d'utilisation
Température de service-10/45 °C
Température de stockage-20/60 °C
Pictogrammes
Classes/types de protectionIP20__PROTECTION-SYMBOL.EPS
Symboles indicateur de commutation non standard1-10V-TASTSTEUEREINHEIT__WIRING-SYMBOL.EPS
Plus de caractéristiques
