Relais de commande 16A, 2F+2O, 8/12V ERL418SDC
EAN
3250612230587
Conditionnement
1 Pièce
Outils de conception
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Produit disponible jusqu’à épuisement des stocksPour plus d'informations, veuillez nous contacter
Complétez votre système
Accessoires optionnels
-
Accessoires pour les fonctions 1 produit(s) disponible(s)
Caractéristiques techniques
Raccordement
-
Type de contacts2O+2F
-
Section de raccordement en câble souple1 - 6 mm²
-
Section de raccordement en câble rigide1 - 10 mm²
Courant électrique
-
Courant assigné nominal16 A
Capacité
-
Nombre de modules2
Fréquence
-
Fréquence50 - 50 Hz
Tension
-
Tension assignée de tenue aux chocs4 000 V
-
Tension assignée d'isolement440 V
-
Tension assignée d'emploi Ue400 - 400 V
-
Tension circuit de commande en CA0 - 0 V
-
Tension circuit de commande en CC12 - 12 V
Conditions d'utilisation
-
Température de service-10 - 50 °C
-
Température de stockage/transport-40 - 80 °C
Usage
-
Catégorie d'emploiAC-7a/AC-7b
Endurance
-
Endurance mécanique nombre de manœuvres100 000
-
Endurance électrique en nombre de cycles30 000
Textes
-
Conseil de sécuritéLes contacteurs silencieux ne sont pas adaptés à une utilisation intensive (alimentation 24/7). Pour ces cas, des contacteurs industriels doivent être utilisés.
Puissance
-
Puissance dissipée totale sous IN4,80 W
-
Consommation à l'appel2,80 VA
Dimensions
-
Hauteur83 mm
-
Largeur35,75 mm
-
Profondeur60 mm
Equipement
-
Nombre de contacts NO2
-
Nombre de contacts NC2
-
Avec interrupteur pour commutation manuelleOui
Installation, montage
-
Couple de serrage1,20 - 1,20 Nm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

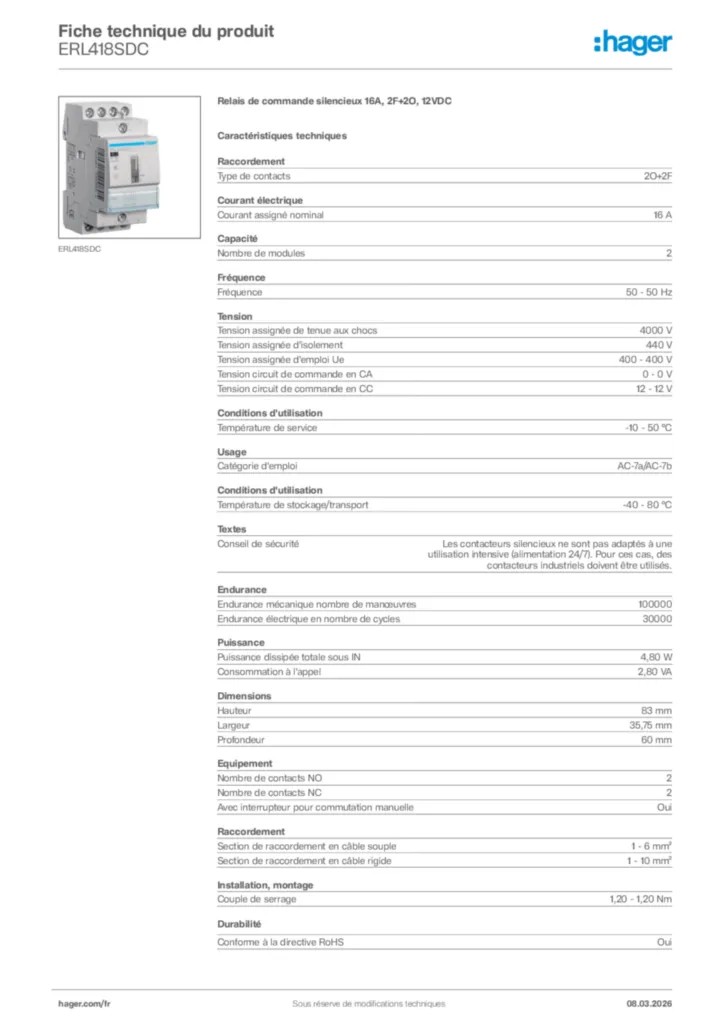

Hager Fiche technique du produit ERL418SDC
