Télérupteur 1O+1F 12V EPN519
EAN
3250612369546
Conditionnement
1 Pièce
Outils de conception
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 4 produit(s) disponible(s)
Complétez votre système
-
EPN053
Auxiliaire pour commande à partir d un contact maintenu
73,19 € HT / Pièce* -
EPN052Auxiliaire pour la commande centralisée de plusieurs groupes
88,35 € HT / Pièce* -
EPN051Contact auxiliaire
76,79 € HT / Pièce* -
EPN050Auxiliaire pour la commande centralisée d un groupe
75,00 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal16 A
-
Courant de repos6 mA
-
Courant assigné d'emploi en AC116 A
Capacité
-
Nombre de modules1
Raccordement
-
Type de contacts1O+1F
-
Section de raccordement en câble souple1 - 6 mm²
-
Section de raccordement en câble rigide1.5 - 10 mm²
-
Nombre de contacts2
Tension
-
Tension circuit de commande en CA12 - 12 V
-
Tension circuit de commande en CC0 - 0 V
-
Tension de commande 112 - 12 V
-
Tension assignée d'isolement250 V
-
Tension assignée d'emploi Ue250 - 250 V
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-5 - 40 °C
-
Température de stockage/transport-40 - 80 °C
Connectivité
-
Type de raccordementBorne à vis
Puissance
-
Puissance dissipée totale sous IN1,20 W
-
Consommation à l'appel25 VA
Dimensions
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur63 mm
Éclairage
-
Charge max. de lampe fluorescente800 VA
-
Charge maximale de lampe fluorescente compensée en parallèle900 VA
Equipement
-
Nombre de contacts NO1
-
Nombre de contacts NC1
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

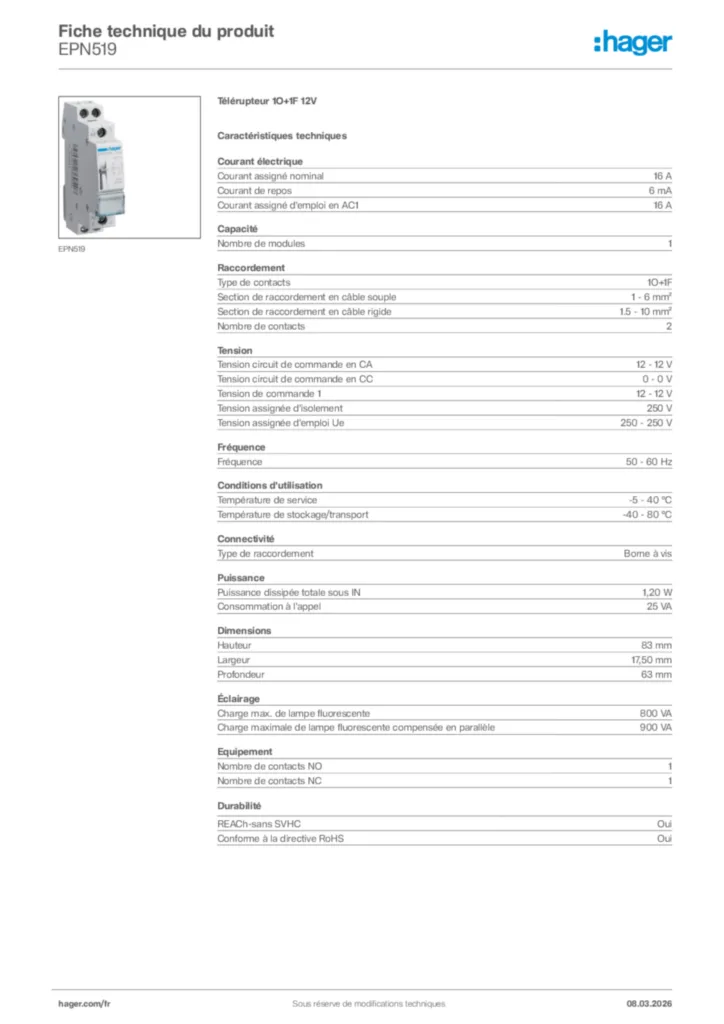

Hager Fiche technique du produit EPN519
