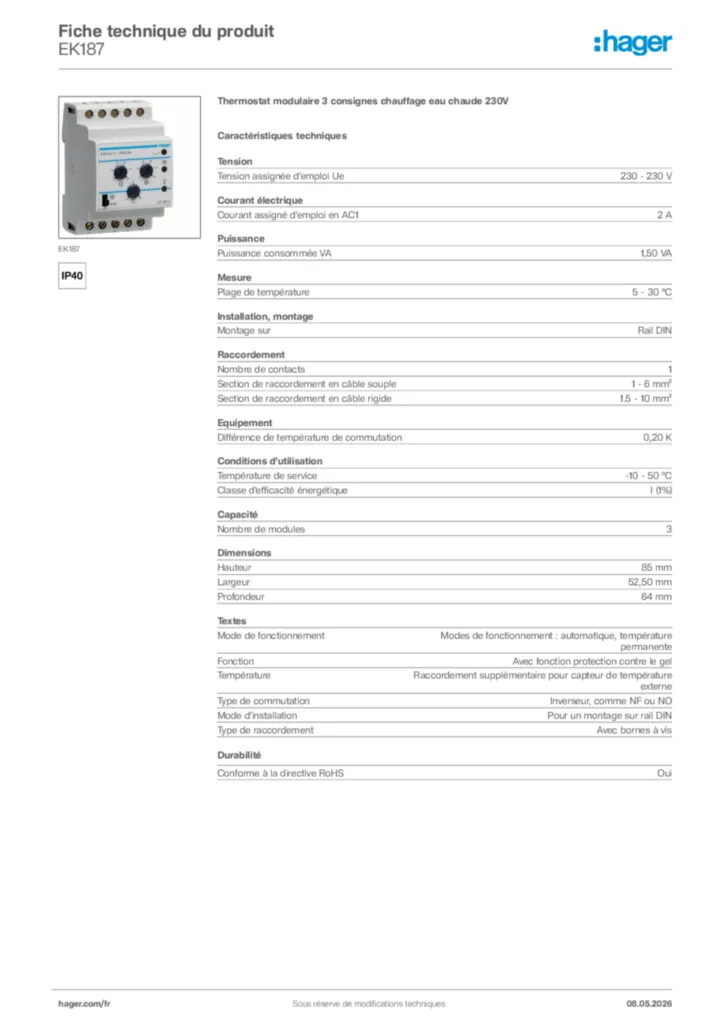

EK187

Thermostat modulaire 3 consignes chauffage eau chaude 230V
EAN
3250612311873
Quantité
1
Prix*
416,86 € HT*
Architecture
Mode de fixationrail DIN
Fonctions
Mode de serviceModes de fonctionnement : automatique, température permanente
Fonctionavec fonction protection contre le gel
Modèle
Différentiel statique0,2°C
Type de commutationinverseur, comme NF ou NO
Principales caractéristiques électriques
Tension assignée d'emploi Ue230 V
Fréquence assignée50;60 Hz
Tension
Tension circuit de commande en CA230 V
Intensité du courant
Courant assigné d'emploi en AC12 A
Dimensions
Profondeur produit installé64 mm
Hauteur produit installé85 mm
Longueur64 mm
Largeur produit installé52.5 mm
Largeur3 modules
Longueur
Distance maximale de la liaison entre récepteur et émetteur50m
Dist. max. de raccordement de la sonde50 m
Puissance
Puissance consommée1.5 VA
Puissance absorbée (fonctionnement)1.5 VA
Puissance dissipée totale sous IN1.5 W
Pertes en puissance à pleine charge≈ 1500 mVA
Puissance dissipée par la commande0.5 W
Endurance
Endurance électrique en nombre de cycles100000
Endurance mécanique nombre de manoeuvres200000
Mesures
Température de consigne réduitabaissement de 2 à 8°C
Plage de réglage de la consigne5/30 °C
Gestion de l'éclairage LED
LEDavec 3 LED de contrôle pour l'affichage de l'état de commutation, de la température permanente et de l'abaissement nocturne
Installation, montage
Mode de montagepour un montage sur rail DIN
Connexion
Section de raccordement en câble souple1 ; 6mm²
Section de raccordement en câble rigide1,5 ; 10mm²
Longueur de câble de sondemax. 50 m
Section de conducteur (flexible)1/6 mm²
Section de conducteur (rigide)1.5/10 mm²
Section de raccordement conseillée de la sonde1,5mm²
Nombre de contacts1
Type de contact1 inverseur
Type de raccordementavec bornes à vis
Contactdeux contacts libres de potentiel pour la commande de l'abaissement nocturne et de la température permanente
Configuration
Température de consigne confort5/30 °C
Gamme de température5 ; 30°C
Réglageavec 3 potentiomètres pour le réglage de l'abaissement nocturne, de la température ambiante et de la température permanente
Equipement
Type d'horloge thermostatanalogique
Nombre de gamme de température1
Nombre de consignes3
Commutateur marche/arrêtNon
Type de sondefixe
Sondes à associerEK081 ; EK082 ; EK083
Type de thermostatthermostat
Commutation de différence de température≈ 0.2 K
Sécurité
Indice de protection IPIP40
Température de consigne protection antigel dérogation5/30 °C
Conditions d'utilisation
Température de service-10/50 °C
Classe d'efficacité énergétiqueI (1%)
Température de stockage-20/70 °C
Teplotaraccordement supplémentaire pour capteur de température externe
Température
Température5/30 °C
Instructions
Texte d'indicationSécurité contre les pannes de sonde : en cas de panne de connexion entre la sonde et l'appareil de commande, le thermostat active le chauffage pendant 1 minute toutes les 4 minutes.
Pictogrammes
Classes/types de protectionIP40__PROTECTION-SYMBOL.EPS
