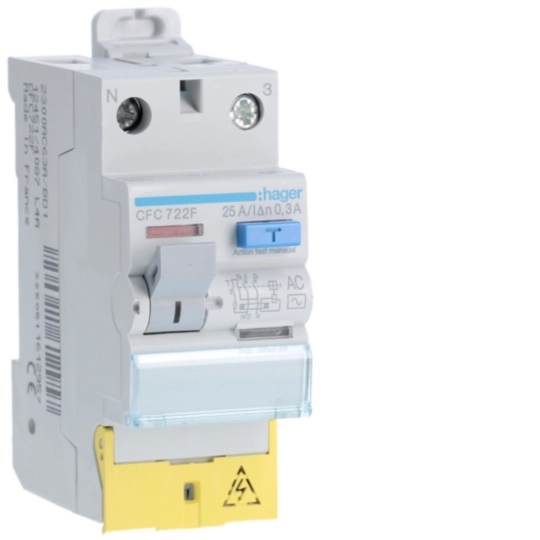

Interrupteur différentiel 2P 25A 300mA AC à bornes décalées CFC722F

EAN
3250611612957
Conditionnement
1 pièce
Prix
176,11 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • adaptateur de rail DIN 1 produit(s) disponible(s)
  • Accessoires pour les fonctions 1 produit(s) disponible(s)
  • Télécommande à fermeture automatique des auxiliaires 2 produit(s) disponible(s)
  • Interverouillage 1 produit(s) disponible(s)
  • Cache-borne 1 produit(s) disponible(s)

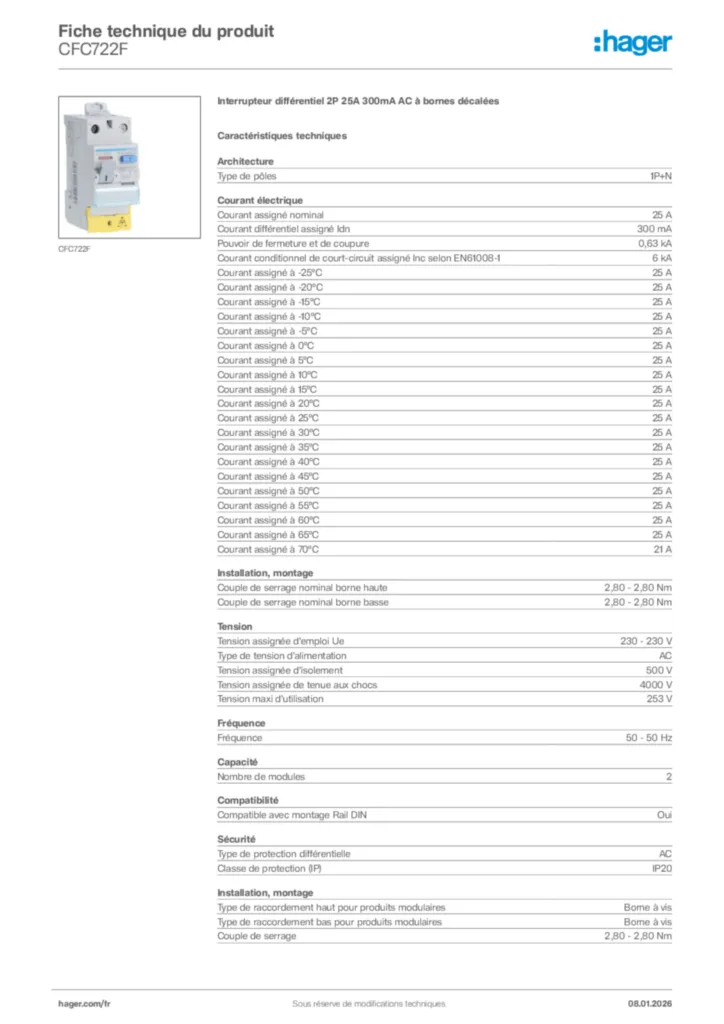

Caractéristiques techniques

Architecture
  • Type de pôles
    1P+N
Courant Electrique
  • Courant assigné nominal
    25 A
  • Courant différentiel assigné
    300 mA
  • Pouvoir de fermeture et de coupure
    0,63 kA
  • Courant conditionnel de court-circuit assigné Inc selon EN61008-1
    6 kA
  • Courant assigné à -25°C
    25 A
  • Courant assigné à -20°C
    25 A
  • Courant assigné à -15°C
    25 A
  • Courant assigné à -10°C
    25 A
  • Courant assigné à -5°C
    25 A
  • Courant assigné à 0°C
    25 A
  • Courant assigné à 5°C
    25 A
  • Courant assigné à 10°C
    25 A
  • Courant assigné à 15°C
    25 A
  • Courant assigné à 20°C
    25 A
  • Courant assigné à 25°C
    25 A
  • Courant assigné à 30°C
    25 A
  • Courant assigné à 35°C
    25 A
  • Courant assigné à 40°C
    25 A
  • Courant assigné à 45°C
    25 A
  • Courant assigné à 50°C
    25 A
  • Courant assigné à 55°C
    25 A
  • Courant assigné à 60°C
    25 A
  • Courant assigné à 65°C
    25 A
  • Courant assigné à 70°C
    21 A
Principales caractéristiques électriques
  • Couple de serrage nominal borne haute
    2,80 - 2,80 Nm
  • Couple de serrage nominal borne basse
    2,80 - 2,80 Nm
Tension Electrique
  • Tension assignée d'emploi Ue
    230 - 230 V
  • Type de tension d'alimentation
    AC
  • Tension assignée d'isolement
    500 V
  • Tension assignée de tenue aux chocs
    4 000 V
  • Tension maxi d'utilisation
    253 V
Fréquence
  • Fréquence
    50 - 50 Hz
Capacité
  • Nombre de modules
    2
Compatibilité
  • Compatible avec montage Rail DIN
    Oui
Sécurité
  • Type de protection différentielle
    AC
  • Indice de protection IP
    IP20
Installation, montage
  • Type de raccordement haut pour produits modulaires
    Borne à vis
  • Type de raccordement bas pour produits modulaires
    Borne à vis
  • Couple de serrage
    2,80 - 2,80 Nm
Connexion
  • Section de raccordement des bornes amont et aval à vis, en câble rigide
    1 - 25 mm²
  • Section de raccordement des bornes amont et aval à vis, en câble souple
    1 - 16 mm²
Puissance
  • Puissance dissipée totale sous IN
    1,30 W
Conditions d'utilisation
  • Tropicalisation/humidité/Exécution
    Exécution I
  • Altitude
    2 000 m
Endurance
  • Endurance électrique en nombre de cycles
    2 000
  • Endurance mécanique nombre de manœuvres
    4 000
Connectivité
  • Type de connection / prise
    Borne à vis
  • Alignement des bornes hautes pour produits modulaires
    Borne décalée
  • Alignement des bornes basses pour produits modulaires
    Borne décalée

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
