Interrupteur différentiel 80A 300mA 1P+N type AC à bornes alignées CFC580F

Name: CFC580F
Brand: Hager
SKU: CFC580F3

L'interrupteur différentiel Hager CFC580F, 1P+N 80A 300mA type AC à bornes alignées assure la protection des personnes contre les effets des courants de fuite à la terre. Adapté aux réseaux monophasés, ce dispositif de 80 ampères dispose d'une sensibilité de 300mA et détecte les courants de défaut de type AC. Ce modèle est particulièrement recommandé pour les applications tertiaires.

EAN

3250611623564

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

Produit disponible jusqu’à épuisement des stocks
Pour plus d'informations, veuillez nous contacter

Accessoires
Caractéristiques techniques
Données environnementales
Documents

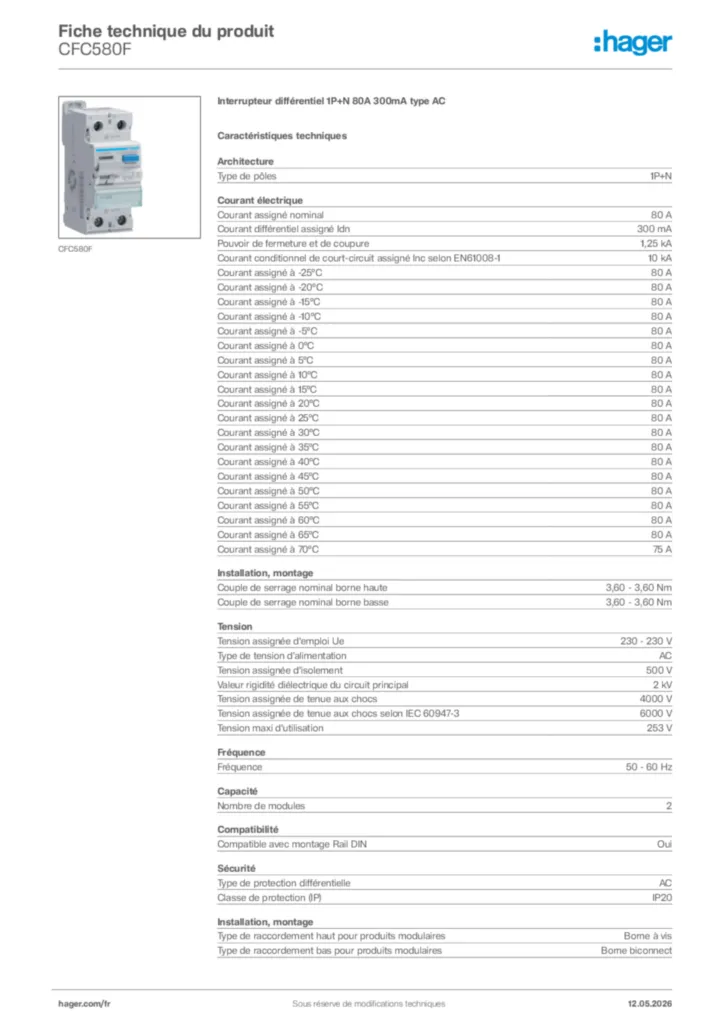

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

80 A
Courant différentiel assigné Idn

300 mA
Pouvoir de fermeture et de coupure

1,25 kA
Courant conditionnel de court-circuit assigné Inc selon EN61008-1

10 kA
Courant assigné à -25°C

80 A
Courant assigné à -20°C

80 A
Courant assigné à -15°C

80 A
Courant assigné à -10°C

80 A
Courant assigné à -5°C

80 A
Courant assigné à 0°C

80 A
Courant assigné à 5°C

80 A
Courant assigné à 10°C

80 A
Courant assigné à 15°C

80 A
Courant assigné à 20°C

80 A
Courant assigné à 25°C

80 A
Courant assigné à 30°C

80 A
Courant assigné à 35°C

80 A
Courant assigné à 40°C

80 A
Courant assigné à 45°C

80 A
Courant assigné à 50°C

80 A
Courant assigné à 55°C

80 A
Courant assigné à 60°C

80 A
Courant assigné à 65°C

80 A
Courant assigné à 70°C

75 A

Couple de serrage nominal borne haute

3,60 - 3,60 Nm
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Valeur rigidité diélectrique du circuit principal

2 kV
Tension assignée de tenue aux chocs

4 000 V
Tension assignée de tenue aux chocs selon IEC 60947-3

6 000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 60 Hz

Nombre de modules

2

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

AC
Classe de protection (IP)

IP20

Section de raccord bornes aval en câble rigide

1 - 50 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 35 mm²

Puissance dissipée totale sous IN

10,90 W

Altitude max.

2 000 m

Endurance électrique en nombre de cycles

10 000
Endurance mécanique nombre de manœuvres

20 000

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

85 mm
Largeur

36 mm
Profondeur

70 mm
