Interrupteur différentiel 40A 30mA 1P+N type A HI à bornes décalées CDH140F

Name: CDH140F
Brand: Hager
SKU: CDH140F

L'interrupteur différentiel Hager CDH140F, 1P+N 40A 30mA type A HI à bornes Décalées assure la protection des personnes contre les effets des courants de fuite à la terre. Adapté aux réseaux monophasés, ce dispositif de 40 ampères dispose d'une sensibilité de 30mA et détecte les courants de défaut de type A HI. Les bornes Décalées facilitent le câblage, optimisant l'espace et réduisant le temps d'installation. Ce modèle est particulièrement recommandé pour les applications tertiaires.

EAN

3250611619314

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

Ce produit n'est plus en vente
Il est remplacé par la référence : CDF140F
Pour plus d'informations, veuillez nous contacter

Accessoires
Caractéristiques techniques
Données environnementales
Documents

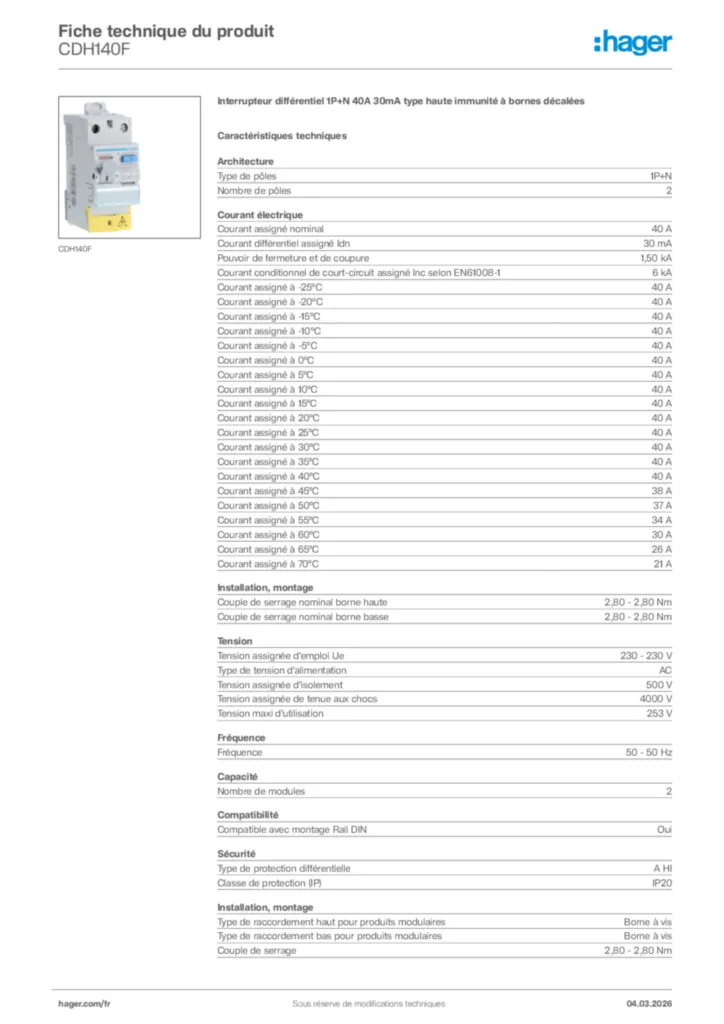

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

40 A
Courant différentiel assigné Idn

30 mA
Pouvoir de fermeture et de coupure

1,50 kA
Courant conditionnel de court-circuit assigné Inc selon EN61008-1

6 kA
Courant assigné à -25°C

40 A
Courant assigné à -20°C

40 A
Courant assigné à -15°C

40 A
Courant assigné à -10°C

40 A
Courant assigné à -5°C

40 A
Courant assigné à 0°C

40 A
Courant assigné à 5°C

40 A
Courant assigné à 10°C

40 A
Courant assigné à 15°C

40 A
Courant assigné à 20°C

40 A
Courant assigné à 25°C

40 A
Courant assigné à 30°C

40 A
Courant assigné à 35°C

40 A
Courant assigné à 40°C

40 A
Courant assigné à 45°C

38 A
Courant assigné à 50°C

37 A
Courant assigné à 55°C

34 A
Courant assigné à 60°C

30 A
Courant assigné à 65°C

26 A
Courant assigné à 70°C

21 A

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 50 Hz

Nombre de modules

2

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

A HI
Classe de protection (IP)

IP20

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²

Puissance dissipée totale sous IN

3,60 W

Tropicalisation/humidité/Exécution

Tous climats
Altitude max.

2 000 m

Endurance électrique en nombre de cycles

2 000
Endurance mécanique nombre de manœuvres

4 000

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Hauteur

84,40 mm
Largeur

35,40 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
