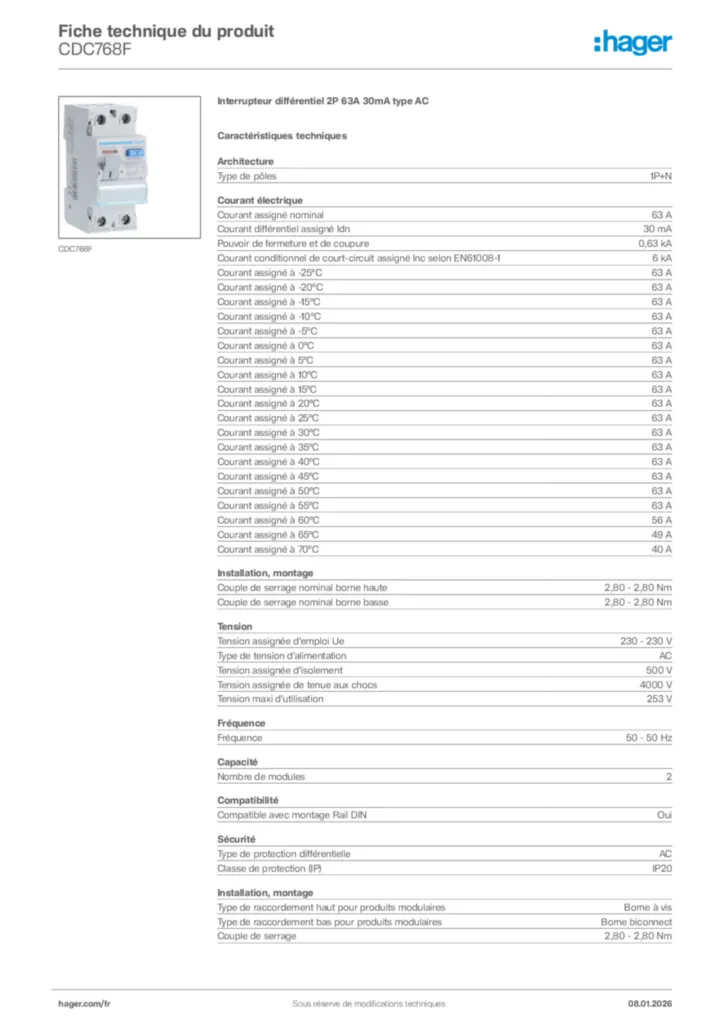

CDC768F

Interrupteur différentiel 2P 63A 30mA type AC
EAN
3250611612704
Quantité
1
Prix*
154,49 € HT*
  • Architecture
    • Position du neutre
      gauche
    • Nombre de pôles
      2 P
    • Mode de fixation
      rail DIN
  • Compatibilité
    • Compatible avec montage Rail DIN
      Non
  • Commandes & indicateurs
    • Visualisation du défaut différentiel
      non
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      230 V
    • Fréquence assignée
      50 Hz
  • Tension
    • Tension assignée d'isolement
      500 V
    • Tension assignée de tenue aux chocs
      4000 V
  • Intensité du courant
    • Courant différentiel assigné
      30 mA
    • Tenue au non déclenchement onde 8-20µs
      0.25 kA
    • Pouvoir de fermeture et de coupure
      630 A
    • Courant conditionnel de court-circuit assigné Inc selon EN 61008-1
      6 kA
  • Courant / température
    • Courant assigné à 0°C
      63 A
    • Courant assigné à -10°C
      63 A
    • Courant assigné à -15°C
      63 A
    • Courant assigné à -20°C
      63 A
    • Courant assigné à -25°C
      63 A
    • Courant assigné à 30°C
      63 A
    • Courant assigné à 35°C
      63 A
    • Courant assigné à 40°C
      63 A
    • Courant assigné à 45°C
      63 A
    • Courant assigné à -5°C
      63 A
    • Courant assigné à 50°C
      63 A
    • Courant assigné à 55°C
      63 A
    • Courant assigné à 60°C
      56 A
    • Courant assigné à 65°C
      49 A
    • Courant assigné à 70°C
      40 A
  • Dimensions
    • Profondeur produit installé
      70 mm
    • Hauteur produit installé
      83 mm
    • Largeur produit installé
      35 mm
    • Catégorie de dimensions (DIN 43880)
      1
  • Puissance
    • Puissance dissipée totale sous IN
      8.1 W
    • Puissance dissipée par pôle à In
      4.1 W
  • Déclenchement
    • Protégé contre les déclenchements intempestifs
      Non
    • Déclenchement légèrement temporisé
      Non
  • Endurance
    • Endurance électrique en nombre de cycles
      2000
    • Endurance mécanique nombre de manoeuvres
      4000
  • Installation, montage
    • Type de raccordement haut pour produits modulaires
      Borne à vis
    • Couple de serrage
      2,8Nm
    • Type de loquet haut pour produits modulaires
      Non applicable
    • Type de loquet bas pour produits modulaires
      Métallique
    • Type de raccordement bas pour produits modulaires
      Borne biconnect
    • Démontabilité haute pour produits modulaires
      Non
    • Démontabilité basse pour produits modulaires
      Non
  • Connexion
    • Section de raccord bornes aval en câble rigide
      1 / 25 mm²
    • Section de raccordement en câble souple
      16mm²
    • Section de raccordement en câble rigide
      25 mm²
    • Section de raccordement des bornes amont à vis, en câble rigide
      1 / 25 mm²
    • Section de raccordement des bornes amont à vis, en câble souple
      1 / 16 mm²
    • Type de connexion
      cage à vis
    • Section de raccordement des bornes amont et aval à vis, en câble souple
      1 / 16 mm²
  • Standards
    • Texte norme
      EN 61008-1
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP20
    • Type de protection différentielle
      AC
  • Conditions d'utilisation
    • Température de service
      -25/40 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      2
    • Altitude
      2000 m
    • Température de stockage
      -55/70 °C
    • Tropicalisation/humidité/Exécution
      Exécution I
    • Température de stockage/transport
      -55/70 °C
