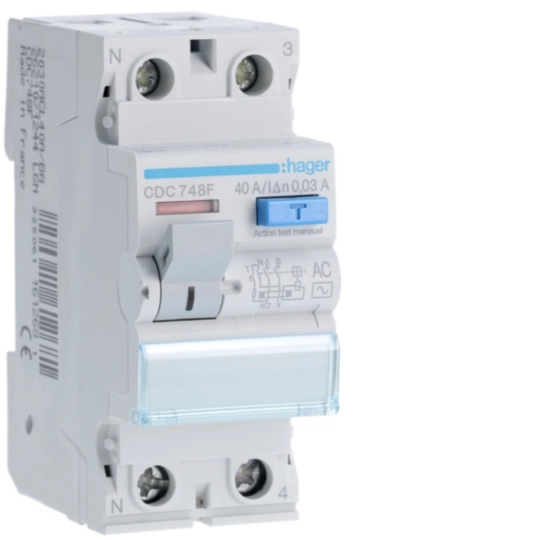

CDC748F

Interrupteur différentiel 2P 40A 30mA type AC
EAN
3250611612681
Quantité
1
Prix*
102,43 € HT/pièce*
  • Architecture
    • Position du neutre
      • gauche
    • Nombre de pôles
      • 2 P
    • Mode de fixation
      • rail DIN symétrique
  • Compatibilité
    • Compatible avec montage Rail DIN
      • Oui
  • Commandes & indicateurs
    • Visualisation du défaut différentiel
      • non
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      • 230 V
    • Fréquence assignée
      • 50 Hz
  • Tension
    • Tension assignée d'isolement
      • 500 V
    • Tension assignée de tenue aux chocs
      • 4000 V
  • Intensité du courant
    • Courant différentiel assigné
      • 30 mA
    • Courant assigné nominal
      • 40 A
    • Tenue au non déclenchement onde 8-20µs
      • 0.25 kA
    • Pouvoir de fermeture et de coupure
      • 630 A
    • Courant conditionnel de court-circuit assigné Inc selon EN 61008-1
      • 6 kA
  • Courant / température
    • Courant assigné à -25°C
      • 40 A
    • Courant assigné à -20°C
      • 40 A
    • Courant assigné à -15°C
      • 40 A
    • Courant assigné à -10°C
      • 40 A
    • Courant assigné à -5°C
      • 40 A
    • Courant assigné à 0°C
      • 40 A
    • Courant assigné à 30°C
      • 40 A
    • Courant assigné à 35°C
      • 40 A
    • Courant assigné à 40°C
      • 40 A
    • Courant assigné à 45°C
      • 38 A
    • Courant assigné à 50°C
      • 37 A
    • Courant assigné à 55°C
      • 34 A
    • Courant assigné à 60°C
      • 30 A
    • Courant assigné à 65°C
      • 26 A
    • Courant assigné à 70°C
      • 21 A
  • Dimensions
    • Profondeur produit installé
      • 70 mm
    • Hauteur produit installé
      • 83 mm
    • Largeur produit installé
      • 35 mm
    • Catégorie de dimensions (DIN 43880)
      • 1
  • Fréquence
    • Fréquence
      • 50 Hz
  • Puissance
    • Puissance dissipée totale sous IN
      • 6.24 W
    • Puissance dissipée par pôle à In
      • 3.28 W
  • Endurance
    • Endurance électrique en nombre de cycles
      • 2000
    • Endurance mécanique nombre de manoeuvres
      • 4000
  • Installation, montage
    • Type de raccordement haut pour produits modulaires
      • Borne à vis
    • Couple de serrage
      • 2,8Nm
    • Type de loquet haut pour produits modulaires
      • Non applicable
    • Type de loquet bas pour produits modulaires
      • Métallique
    • Type de raccordement bas pour produits modulaires
      • Borne biconnect
  • Connexion
    • Section de raccord bornes aval en câble rigide
      • 1 / 25 mm²
    • Section de raccordement en câble souple
      • 16mm²
    • Section de raccordement en câble rigide
      • 25 mm²
    • Section de raccordement des bornes amont à vis, en câble rigide
      • 1 / 25 mm²
    • Section de raccordement des bornes amont à vis, en câble souple
      • 1 / 16 mm²
    • Section de raccordement des bornes amont et aval à vis, en câble souple
      • 1 / 16 mm²
    • Type de connexion
      • cage à vis
  • Equipement
    • Avec dispositif de verrouillage
      • Oui
  • Standards
    • Texte norme
      • EN 61008-1
    • Directive européenne WEEE
      • concerné
  • Sécurité
    • Indice de protection IP
      • IP20
    • Type de protection différentielle
      • AC
  • Conditions d'utilisation
    • Température de service
      • -25…40 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      • 2
    • Altitude
      • 2000 m
    • Tropicalisation/humidité/Exécution
      • Exécution I
    • Température de stockage/transport
      • -55…70 °C
  • Identification
    • Mots clés
      • Interrupteur différentiel
      • 30 mA
      • Différentiel
      • Protection différentielle
      • Inter. Diff.
