Interrupteur différentiel 1P+N 25A 10mA type AC à bornes décalées CCC125F

Name: CCC125F
Brand: Hager
SKU: CCC125F
Price: 373.93 EUR

EAN

3250611619024

Conditionnement

1 Pièce

373,93 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

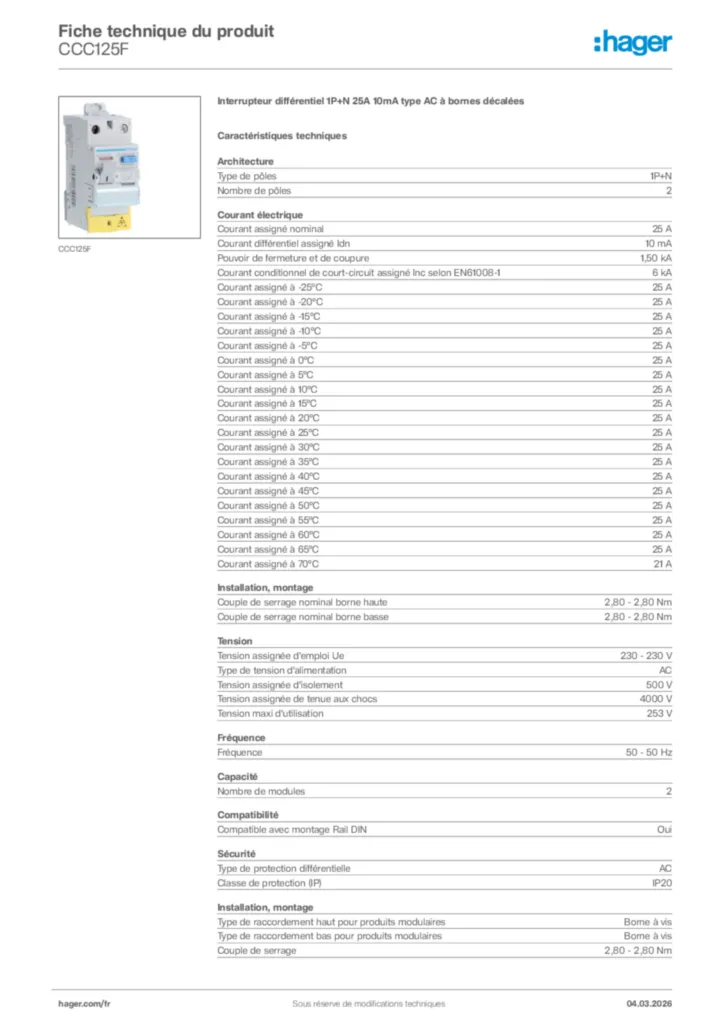

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire 1 produit(s) disponible(s)
adaptateur de rail DIN 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Voir plus 5 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

25 A
Courant différentiel assigné

10 mA
Pouvoir de fermeture et de coupure

1,50 kA
Courant conditionnel de court-circuit assigné Inc selon EN 61008-1

6 kA
Courant assigné à -25°C

25 A
Courant assigné à -20°C

25 A
Courant assigné à -15°C

25 A
Courant assigné à -10°C

25 A
Courant assigné à -5°C

25 A
Courant assigné à 0°C

25 A
Courant assigné à 5°C

25 A
Courant assigné à 10°C

25 A
Courant assigné à 15°C

25 A
Courant assigné à 20°C

25 A
Courant assigné à 25°C

25 A
Courant assigné à 30°C

25 A
Courant assigné à 35°C

25 A
Courant assigné à 40°C

25 A
Courant assigné à 45°C

25 A
Courant assigné à 50°C

25 A
Courant assigné à 55°C

25 A
Courant assigné à 60°C

25 A
Courant assigné à 65°C

25 A
Courant assigné à 70°C

21 A

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 50 Hz

Nombre de modules

2

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

AC
Indice de protection IP

IP20

Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

2,80 - 2,80 Nm

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²

Puissance dissipée totale sous IN

7,10 W

Tropicalisation/humidité/Exécution

Tous climats
Altitude

2 000 m

Endurance électrique en nombre de cycles

2 000
Endurance mécanique nombre de manœuvres

4 000

Type de connection/prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne décalée
Alignement des bornes basses pour produits modulaires

Borne décalée

Hauteur

84,40 mm
Largeur

35,40 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
