Bloc différentiel 2P 63A 300mA type haute immunité BF263
EAN
3250611362630
Conditionnement
1 Pièce
Outils de conception
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits de suivi :
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal63 A
-
Courant différentiel assigné Idn300 mA
Architecture
-
Nombre de pôles2
Sécurité
-
Type de protection différentielleA
Capacité
-
Nombre de modules2
Fréquence
-
Fréquence50 - 50 Hz
Installation, montage
-
Couple de serrage2,80 - 2,80 Nm
Puissance
-
Puissance dissipée totale sous IN4,4 W
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres1 000
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
Connectivité
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur70 mm
-
Largeur35 mm
-
Profondeur92 mm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

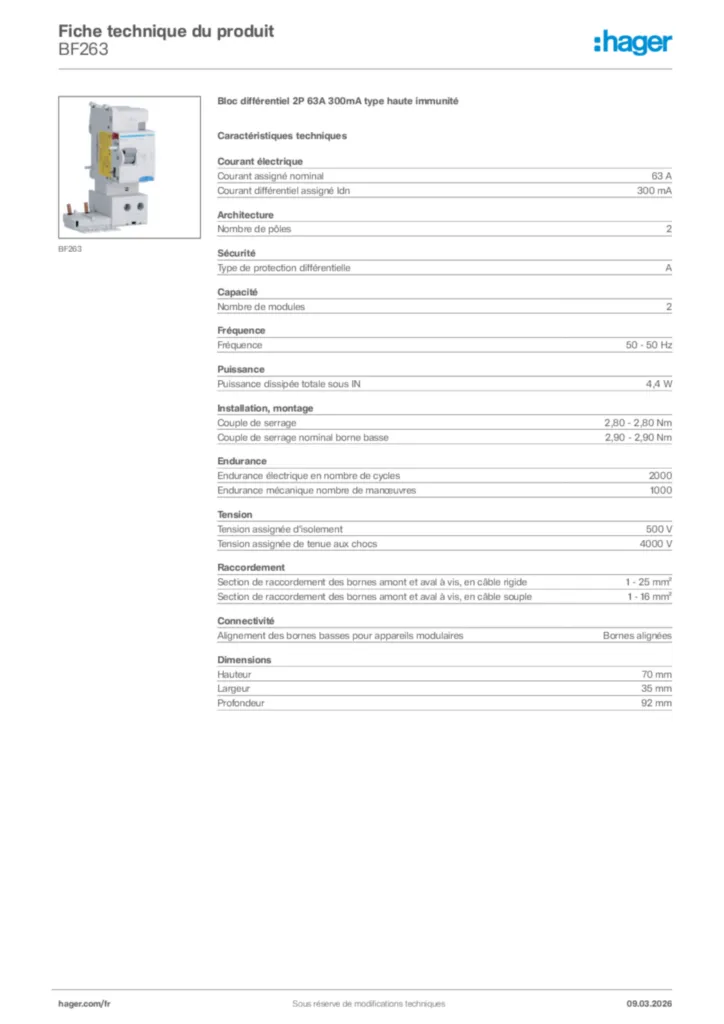

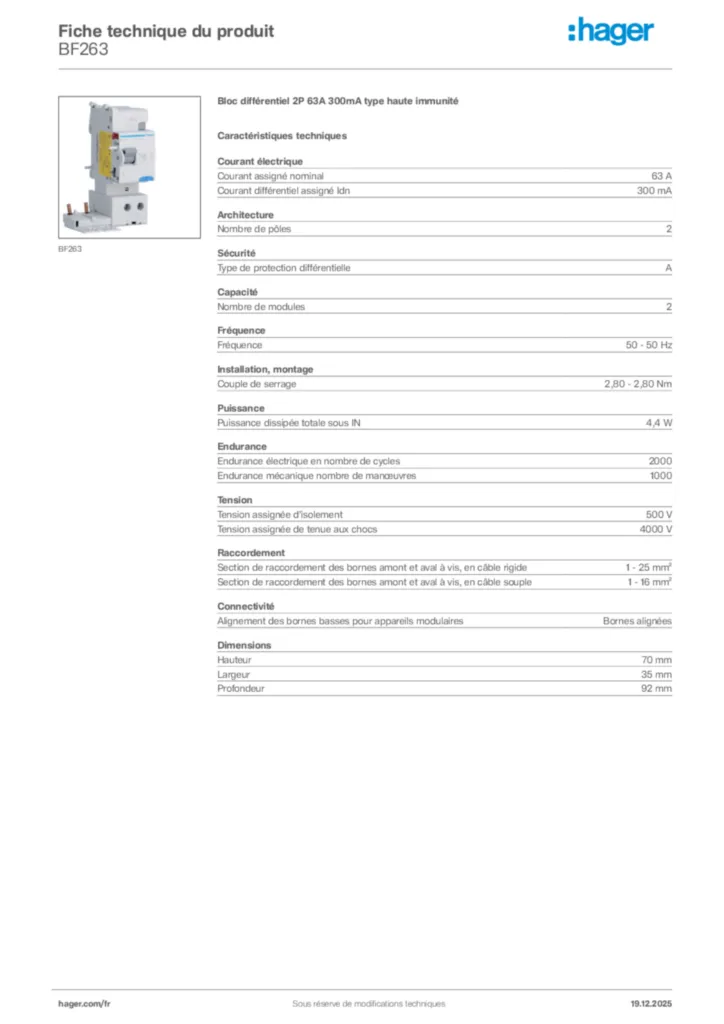

Product datasheet
