Bloc différentiel 2P 40A 300mA type haute immunité BF240
EAN
3250611362401
Conditionnement
1 Pièce
Outils de conception
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits de suivi :
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Courant différentiel assigné Idn300 mA
Architecture
-
Nombre de pôles2
Sécurité
-
Type de protection différentielleA
Capacité
-
Nombre de modules2
Fréquence
-
Fréquence50 - 50 Hz
Installation, montage
-
Couple de serrage2,80 - 2,80 Nm
Puissance
-
Puissance dissipée totale sous IN18 W
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres1 000
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
Connectivité
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur70 mm
-
Largeur35 mm
-
Profondeur92 mm
Documents
-
Image produit
-
Product datasheet

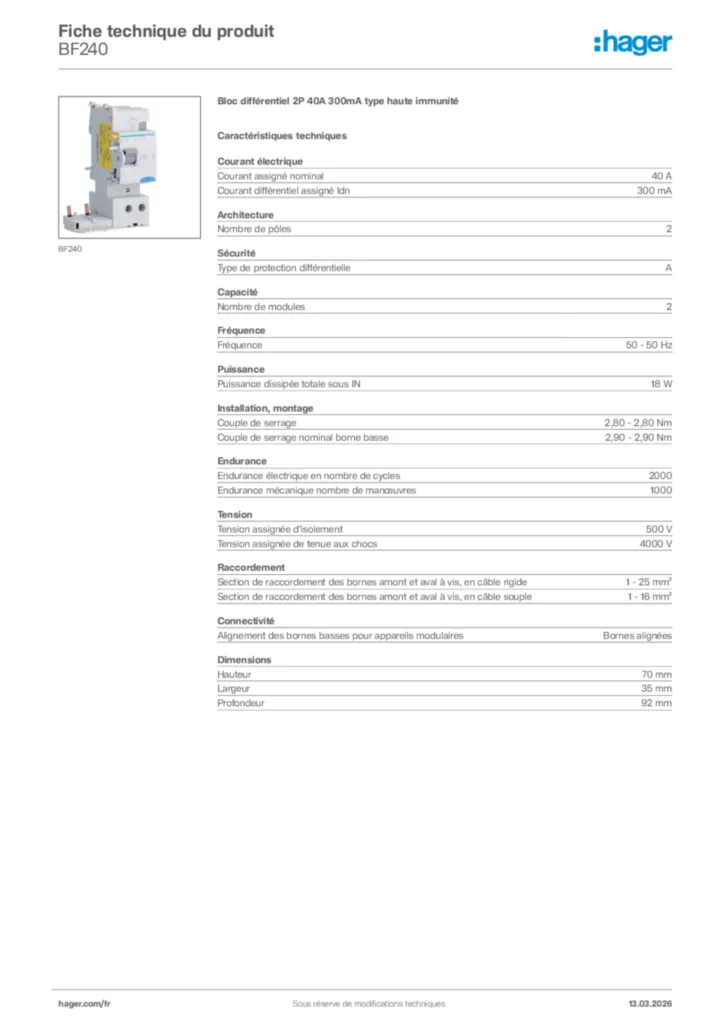

Hager Fiche technique du produit BF240
