Disjoncteur différentiel 25A 4P 6kA Courbe C 30mA type A 4 modules ADM475C

Name: ADM475C
Brand: Hager
SKU: ADM475C

Le disjoncteur différentiel Hager ADM475C assure la protection contre les surintensités et les fuites de courant à la terre jusqu'à 30 milliampères dues à un défaut d'isolement. Adapté pour les installations tertiaires, il offre une capacité de coupure de 6kA et un courant nominal de 25 ampères. Le type A détecte les défauts à composantes alternative, continue, garantissant la protection des biens, des personnes ainsi que la conformité aux normes en vigueur.

EAN

3250611020325

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Produits de suivi :

ADX475C, ADX482C

Accessoires
Caractéristiques techniques
Données environnementales
Documents

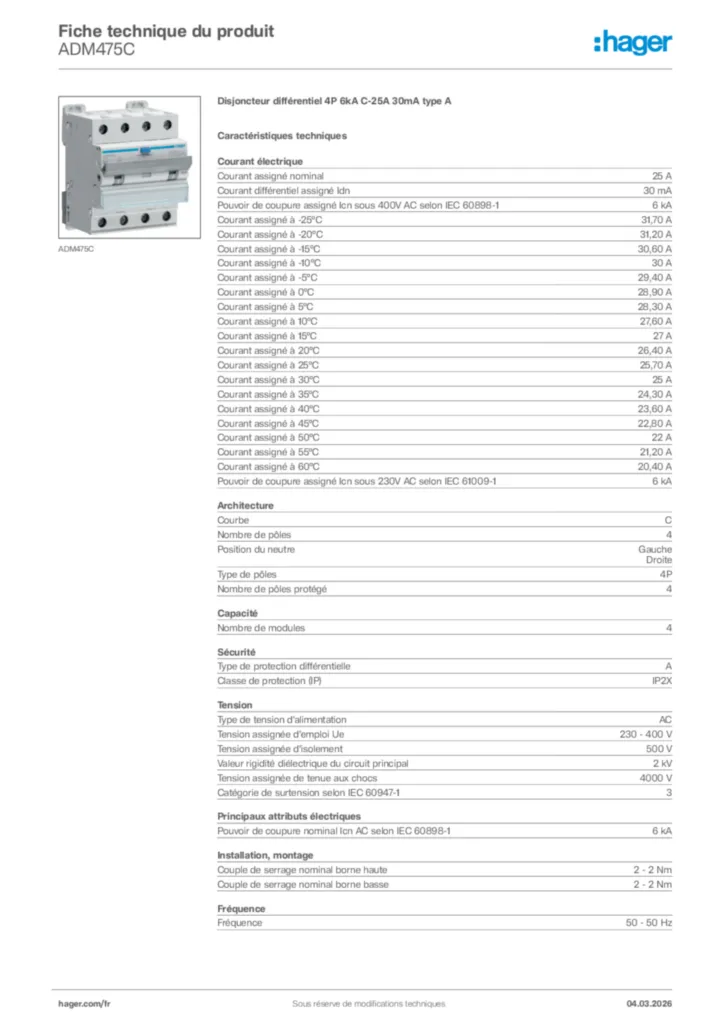

Fiche produit

Complétez votre système

Rail de phase 3 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

25 A
Courant différentiel assigné Idn

30 mA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1

6 kA
Courant assigné à -25°C

31,70 A
Courant assigné à -20°C

31,20 A
Courant assigné à -15°C

30,60 A
Courant assigné à -10°C

30 A
Courant assigné à -5°C

29,40 A
Courant assigné à 0°C

28,90 A
Courant assigné à 5°C

28,30 A
Courant assigné à 10°C

27,60 A
Courant assigné à 15°C

27 A
Courant assigné à 20°C

26,40 A
Courant assigné à 25°C

25,70 A
Courant assigné à 30°C

25 A
Courant assigné à 35°C

24,30 A
Courant assigné à 40°C

23,60 A
Courant assigné à 45°C

22,80 A
Courant assigné à 50°C

22 A
Courant assigné à 55°C

21,20 A
Courant assigné à 60°C

20,40 A
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 61009-1

6 kA

Courbe

C
Position du neutre

Gauche, Droite
Type de pôles

4P
Nombre de pôles protégé

4

Nombre de modules

4

Type de protection différentielle

A
Classe de protection (IP)

IP2X

Type de tension d'alimentation

AC
Tension assignée d'emploi Ue

230 - 400 V
Tension assignée d'isolement

500 V
Valeur rigidité diélectrique du circuit principal

2 kV
Tension assignée de tenue aux chocs

4 000 V
Catégorie de surtension selon IEC 60947-1

3

Couple de serrage nominal borne haute

2 - 2 Nm
Couple de serrage nominal borne basse

2 - 2 Nm
Couple de serrage

2 - 2 Nm
Position de montage du produit 360°

Oui
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Fréquence

50 - 50 Hz

Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²

Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C

Hauteur

84 mm
Largeur

71 mm
Profondeur

70 mm

Type de raccordement

Borne à vis

Puissance dissipée totale sous IN

12,30 W
