Disjoncteur différentiel 4P 6kA C-16A 30mA type A ADM466C
EAN
3250611020301
Conditionnement
1 Pièce
Prix
681,21 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires pour les fonctions 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Déclenchement faible et surtension 1 produit(s) disponible(s) -
Voir plus 5 autre(s) produit(s) disponible(s)
Complétez votre système
-
LZ060
Intercalaire de dissipation
8,74 € HT / Pièce*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
77,98 € HT / Pièce* -
MZ202Contact signal défaut 10+1F 6A 240V AC
82,74 € HT / Pièce*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
126,01 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
135,64 € HT / Pièce*
-
MZ205
Bobine manque tension 48V DC
136,45 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
132,94 € HT / Pièce*
-
MZ212
Bobine à seuil 230V AC
372,54 € HT / Pièce*
-
MZ905Auxiliaire de télécommande
445,63 € HT / Pièce*
-
KB463ABarre de pontage 3P+N 63A languette 10mm² 12M
48,46 € HT / Pièce* -
KB463CBarre de pontage 3P+N 63A languette 10mm² 24M
111,72 € HT / Pièce* -
KDN463BBarre de pontage 4P 63A fourche 10mm² 57M
207,77 € HT / Pièce*

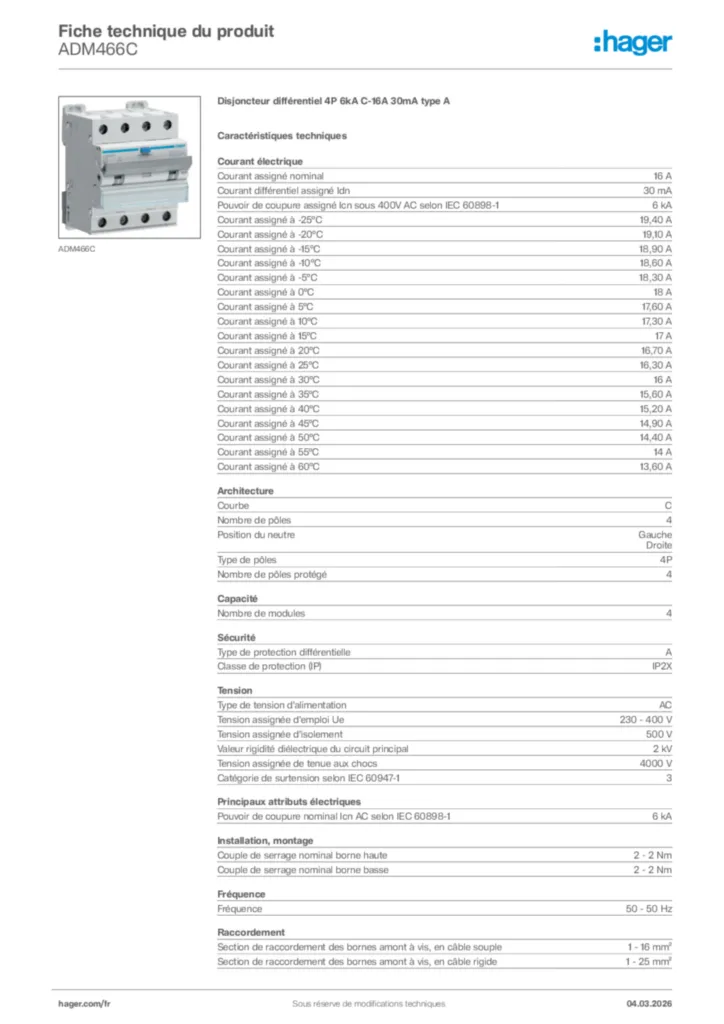

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal16 A
-
Courant différentiel assigné30 mA
-
Pouvoir de coupure assigné Icn sous 400 V AC selon IEC 60898-16 kA
-
Courant assigné à -25°C19,40 A
-
Courant assigné à -20°C19,10 A
-
Courant assigné à -15°C18,90 A
-
Courant assigné à -10°C18,60 A
-
Courant assigné à -5°C18,30 A
-
Courant assigné à 0°C18 A
-
Courant assigné à 5°C17,60 A
-
Courant assigné à 10°C17,30 A
-
Courant assigné à 15°C17 A
-
Courant assigné à 20°C16,70 A
-
Courant assigné à 25°C16,30 A
-
Courant assigné à 30°C16 A
-
Courant assigné à 35°C15,60 A
-
Courant assigné à 40°C15,20 A
-
Courant assigné à 45°C14,90 A
-
Courant assigné à 50°C14,40 A
-
Courant assigné à 55°C14 A
-
Courant assigné à 60°C13,60 A
Architecture
-
CourbeC
-
Position du neutreGauche, Droite
-
Type de pôles4P
-
Nombre de pole protégé4
Capacité
-
Nombre de modules4
Sécurité
-
Type de protection différentielleA
-
Indice de protection IPIP2X
Tension
-
Type de tension d'alimentationAC
-
Tension assignée d'emploi Ue230 - 400 V
-
Tension assignée d'isolement500 V
-
Valeur rigidité diélectrique du circuit principal2 kV
-
Tension assignée de tenue aux chocs4 000 V
-
Catégorie de surtension selon IEC 60947-1 2,5.60 tableau 13
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-16 kA
-
Couple de serrage nominal borne haute2 - 2 Nm
-
Couple de serrage nominal borne basse2 - 2 Nm
Fréquence
-
Fréquence50 - 50 Hz
Raccordement
-
Section de raccordement des bornes amont à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
Installation, montage
-
Couple de serrage2 - 2 Nm
-
Position de montage du produit sous 360°Oui
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
Conditions d'utilisation
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
Dimensions
-
Hauteur84 mm
-
Largeur71 mm
-
Profondeur70 mm
Connectivité
-
Type de connection/priseBorne à vis
Puissance
-
Puissance dissipée totale sous IN10,90 W
