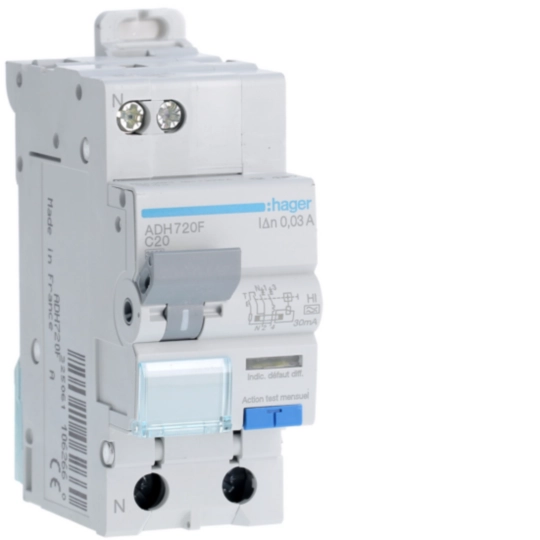

Disjoncteur différentiel 1P+N 3kA C-20A 30mA type A HI ADH720F
EAN
3250611062660
Conditionnement
1 Pièce
Prix
314,71 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
-
MZ905
Auxiliaire de télécommande
445,63 € HT / Pièce*
-
AZ010
Cache bornes plombable jaune pour disjoncteur différentiel 2m
8,43 € HT / Pièce*
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeC
Sécurité
-
Type de protection différentielleA HI
-
Classe de protection (IP)IP2X
Installation, montage
-
Couple de serrage nominal borne basse2,10 - 2,10 Nm
-
Couple de serrage nominal borne haute2,10 - 2,10 Nm
-
Couple de serrage2,10 - 2,10 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
Principaux attributs électriques
-
Pouvoir de coupure nominal Icn AC selon IEC 60898-13 kA
Connectivité
-
Type de raccordementBorne à vis
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation240 V
-
Tension assignée d'emploi Ue240 - 240 V
-
Catégorie de surtension selon IEC 60947-13
-
Type de tension d'alimentationAC
Courant électrique
-
Courant assigné nominal20 A
-
Courant différentiel assigné30 mA
-
Courant assigné à -25°C22,70 A
-
Courant assigné à 20°C22,50 A
-
Courant assigné à -15°C22,20 A
-
Courant assigné à -10°C22 A
-
Courant assigné à -5°C21,80 A
-
Courant nominal à 0°C21,50 A
-
Courant assigné à 5°C21,30 A
-
Courant assigné à 10°C21 A
-
Courant assigné à 15°C20,80 A
-
Courant assigné à 20°C20,50 A
-
Courant assigné à 25°C20,30 A
-
Courant assigné à 30°C20 A
-
Courant assigné à 35°C19,80 A
-
Courant nominal à 40°C19,60 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Pouvoir de coupure nominal Ics AC selon IEC 60898-13 kA
Puissance
-
Puissance dissipée totale sous IN6,60 W
Fréquence
-
Fréquence50 - 50 Hz
Conditions d'utilisation
-
Altitude max.2 000 m
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
-
Température de stockage/transport-25 - 70 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Tropicalisation/humidité/ExécutionTous climats
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres2 000
Raccordement
-
Section de raccordement en câble souple1 - 16 mm²
-
Section de raccordement en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
Capacité
-
Nombre de modules2
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur68 mm
