Adecuado para conmutar diferentes conductores externos
Funcionamiento
Con función de posicionamiento para el ajuste de celosía veneciana y de láminas ; Con funciones de seguridad para, p. ej. viento, lluvia, alarma ; Con función de protección solar
Conmutación
Para la conmutación de, por ejemplo, 6 cargas independientes o para la activación de 3 accionamientos.
Modo de funcionamiento
Posibilidad de crear cualquier modo mixto con funciones de accionamiento y de conmutación
Configuración
Número de módulos
4
Modos de configuración posibles
system
Ajustes
El tiempo de conmutación se puede cambiar con el cambio del sentido de la marcha
Mandos e indicadores
Piloto luminoso
Si
Manejo
Manejo manual activable mediante un selector, para ello es necesario desactivar la función KNX ; Manejo manual por canal mediante tecla (manejo con una sola superficie)
Indicación/pantalla
LED de estado integrado en la tecla de manejo manual
Interruptor/pulsador manual
teclas de manejo manual para conexión/desconexión (arriba/abajo) y para función bus conexión/desconexión por canal/aparato
Botón de tecla/pulsador
Con tecla de programación iluminada
Principales características eléctricas
Corriente nominal
4 A
Tensión
Tensión de servicio del BUS
21…32 V DC
Tensión de salida
230 V~
Tensión de alimentación del sistema
30V DC Vía bus
Corriente eléctrica
Consumo de corriente Bus (transferencia de datos)
4 mA
Consumo de corriente Bus (reposo)
3 mA
Número de circuitos de entrada
0
Corriente circulante máxima
4 A
Corriente de conmutación con cos φ = 0,8
máx. 4 A
Dimensiones
Profundidad
65 mm
Ancho dispositivo de montaje sobre carril DIN (RMD)
4 modules
Altura
90 mm
Potencia
Potencia Max. con transfor. electrónicos
800 W
Potencia total disipada en condiciones de Intensidad nominal
1 W
Potencia de salida
800 W
Transformadores convencionales
800 VA
Transformadores electrónicos
800 W
Materiales, acabados, colores
Color
Gris claro
Gestión de la iluminación
- con balasto electrónico
12 x 36 W
- no compensadas
800 W
Gestión de lámparas fluorescentes
Lámparas de bajo consumo
6 x 23 W
Potencia de iluminación de las lámparas fluocompactas
6x23W
Potencia máxima de tubos fluo.montaje duo compensado en serie
12 x 36 W
Gestión de iluminación LED
Número máximo de lámparas LED/CFL
6
Lámparas LED 230 V
6 x 23 W
Potencia LED
72 W
LED
LED de estado integrado en la tecla de manejo manual
Gestión de lámparas incandescentes
Potencia máxima con lámparas de incandescencia
800 W
Lámparas incandescentes 230 V
800 W
Lámparas halógenas 230 V
800 W
Lámparas incandescentes y halógenas 230 V
800 W
Conexión
Sección de conexión en cable flexible
0, 75 / 2, 5 mm²
Sección de conexión en cable rígido
0, 75 / 2, 5 mm²
Sección de conductor (flexible)
0.75…2.5 mm²
Sección de conductor (rígido)
0.75…2.5 mm²
Tipo de contacto
6NA
Acoplador de bus
Con acoplador de bus integrado
Tipo de conexión
con bornes de conexión QuickConnect
Tipo de conexión de bus
Conexión bus mediante terminal de conexión
Tipo de conexión
Borne de conexión rápida
Articulos proporcionados
Conexión a bus incluida
Sí
Equipo
Expandibilidad modular
No
Utilizar
differentiationfeature3web
Con regletas enchufables
Seguridad
Índice de protección IP
IP20
atishalogenfreeexternallymaintained
No
Condiciones de uso
Temperatura de funcionamiento
-5…45 °C
Temperatura de almacenamiento/transporte
-20…70 °C
Identificación
Serie principal de diseño
KNX
Documentos

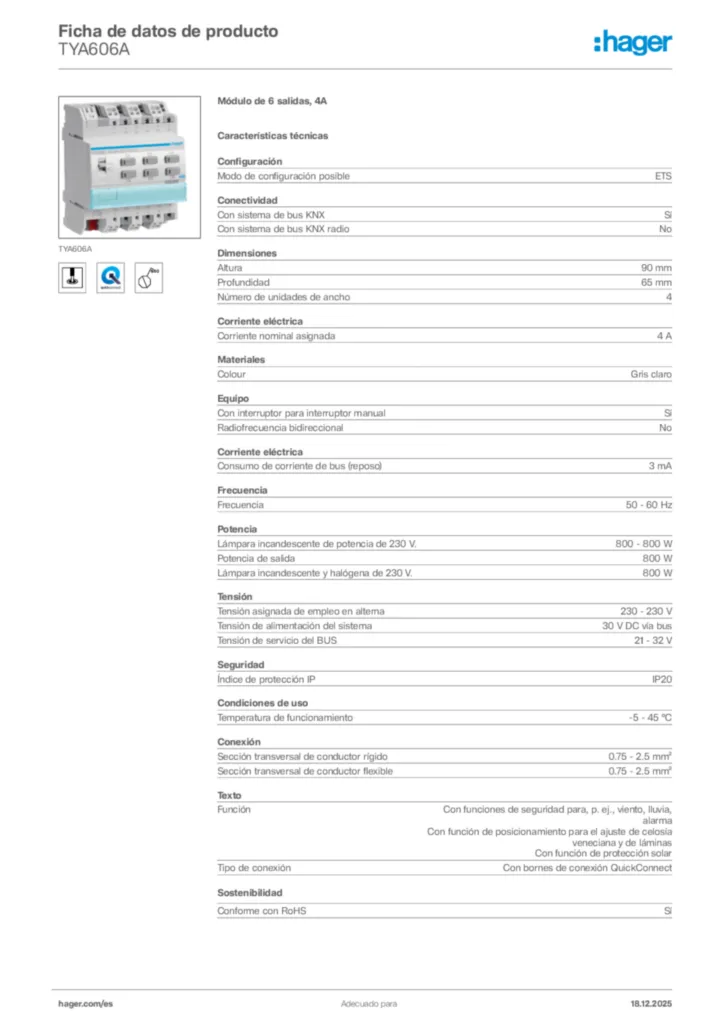

Imagen del producto
