Adecuado para conmutar diferentes conductores externos
Funcionamiento
Con función de posicionamiento para el ajuste de celosía veneciana y de láminas ; Con funciones de seguridad para, p. ej. viento, lluvia, alarma ; Con función de protección solar
Conmutación
Para la conmutación de, por ejemplo, 6 cargas independientes o para la activación de 3 accionamientos.
Modo de funcionamiento
Posibilidad de crear cualquier modo mixto con funciones de accionamiento y de conmutación
Configuración
Número de módulos
4
Modos de configuración posibles
easy, system
Mandos e indicadores
Piloto luminoso
Si
Manejo
Manejo manual activable mediante un selector, para ello es necesario desactivar la función KNX
Indicación/pantalla
LED de estado integrado en la tecla de manejo manual
Interruptor/pulsador manual
teclas de manejo manual para conexión/desconexión (arriba/abajo) y para función bus conexión/desconexión por canal/aparato
Botón de tecla/pulsador
Con tecla de programación iluminada
Principales características eléctricas
Tensión asignada de empleo en alterna
230 V
Frecuencia asignada
50/60 Hz
Corriente nominal
16 A
Tensión
Tensión de servicio del BUS
21…32 V DC
Tensión de salida
230 V AC
Tensión de alimentación del sistema
30V DC Vía bus
Corriente eléctrica
Consumo de corriente Bus (transferencia de datos)
5 mA
Consumo de corriente Bus (reposo)
3 mA
Número de circuitos de entrada
0
Corriente circulante máxima
16 A
Corriente asignada nominal
16 A
Dimensiones
Ancho dispositivo de montaje sobre carril DIN (RMD)
4 modules
Altura
90 mm
Potencia
Potencia Max. con transfor. electrónicos
1200 W
Potencia de salida
2300 W
Capacidad de corte máxima
8625 W
Transformadores convencionales
1600 VA
Transformadores electrónicos
1200 W
Materiales, acabados, colores
Color
Gris
Gestión de la iluminación
- con balasto electrónico
20 x 36 W
- no compensadas
1200 W
Gestión de lámparas fluorescentes
Lámparas de bajo consumo
23 W
Potencia de iluminación de las lámparas fluocompactas
18x23W
- compensadas en paralelo
1500 W /200 µF
Gestión de iluminación LED
Número máximo de lámparas LED/CFL
18
Lámparas LED 230 V
18 x 23 W
Potencia LED
216 W
LED
LED de estado integrado en la tecla de manejo manual
Gestión de lámparas incandescentes
Potencia máxima con lámparas de incandescencia
2300 W
Lámparas incandescentes y halógenas 230 V
2300 W
Conexión
Sección de conexión en cable flexible
0, 75 / 2, 5 mm²
Sección de conexión en cable rígido
0, 75 / 2, 5 mm²
Tipo de carga
Carga capacitiva
Sección de conductor (flexible)
0.75…2.5 mm²
Sección de conductor (rígido)
0.75…2.5 mm²
Tipo de contacto
6NA
Acoplador de bus
Con acoplador de bus integrado
Tipo de conexión
con bornes de conexión QuickConnect
Tipo de conexión de bus
Conexión bus mediante terminal de conexión
Tipo de conexión
Borne de conexión rápida
Articulos proporcionados
Conexión a bus incluida
Sí
Equipo
Número de salidas
6
Expandibilidad modular
No
Utilizar
differentiationfeature3web
Con regletas enchufables
Seguridad
Índice de protección IP
IP20
atishalogenfreeexternallymaintained
No
Condiciones de uso
Temperatura de funcionamiento
-5…45 °C
Temperatura de almacenamiento/transporte
-20…70 °C
Identificación
Aparato de la familia
TXA
Serie principal de diseño
KNX
Documentos

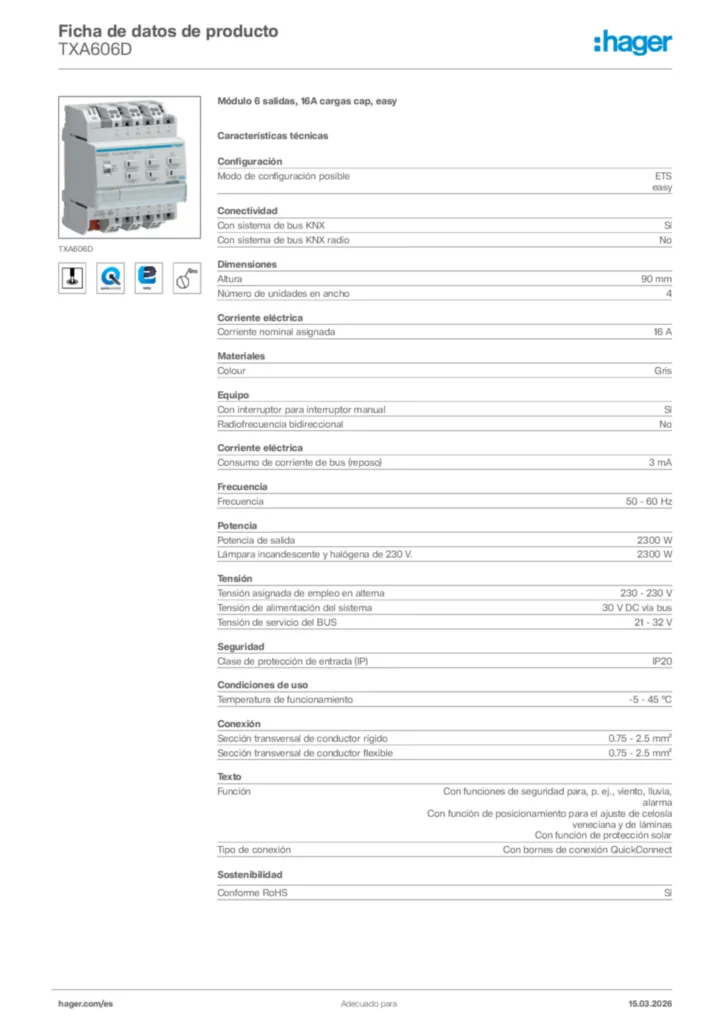

Imagen del producto
