Transformador de Intensidad núcleo abierto SC2 500/5A 2.2VA Cl.1 SRT05005B
Precio de venta
252,20 €
/ uni.
*
Producto en fase de fín de vida: consulte disponibilidad con su distribuidor
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Características técnicas
Características de identificación específicas internas para la protección
-
Tipo de filtro productoTransformador de corriente de núcleo dividido
Funciones
-
Clase de precisión1
Potencia
-
Potencia2,20 VA
-
Potencia total disipada en condiciones de Intensidad nominal6,89 W
Dimensiones
-
Diámetro de la abertura28 mm
-
Altura71,70 mm
-
Anchura44,50 mm
-
Profundidad61,30 mm
-
Altura de la abertura15 mm
-
Anchura de la abertura28,50 mm
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Tensión soportada nominal a frecuencia industrial (valor eficaz)3000 V
-
Tensión máx. de servicio720 V
Condiciones de uso
-
Temperatura de funcionamiento-40 - 65 °C
-
Temperatura de almacenamiento/transporte-20 - 70 °C
Seguridad
-
Clase de protección de entrada (IP)IP20
-
Clase de aislamientoH
Corriente eléctrica
-
Corriente nominal primaria (lpr)500 A
-
Corriente nominal secundaria (lsr)5 A
-
Corriente nominal asignada500 A
-
Intensidad térmica permanente asignada1,2*Ipr
-
Corriente asignada de corta duración admisible (lth/1s)60*Ipr
-
Intensidad dinámica asignada2.5*Ith
-
Factor limitador de sobretensiónFS 10
Instalación, montaje
-
Montaje enPerfil DIN, Placa de fijación
Documentos
-
Imagen del producto
-

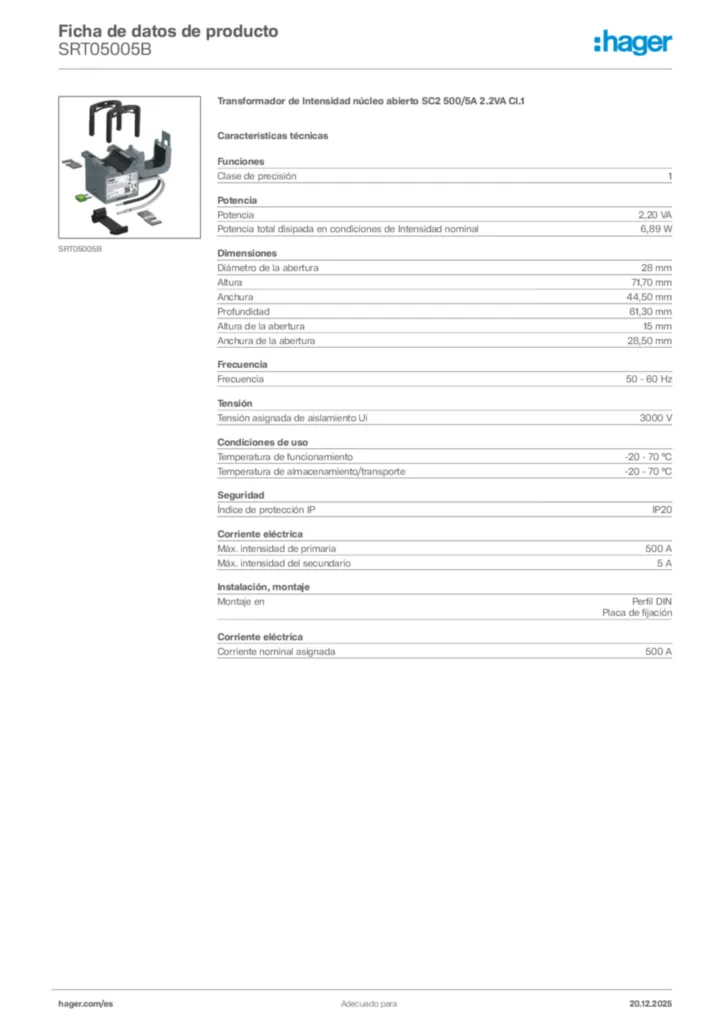

Ficha técnica del producto

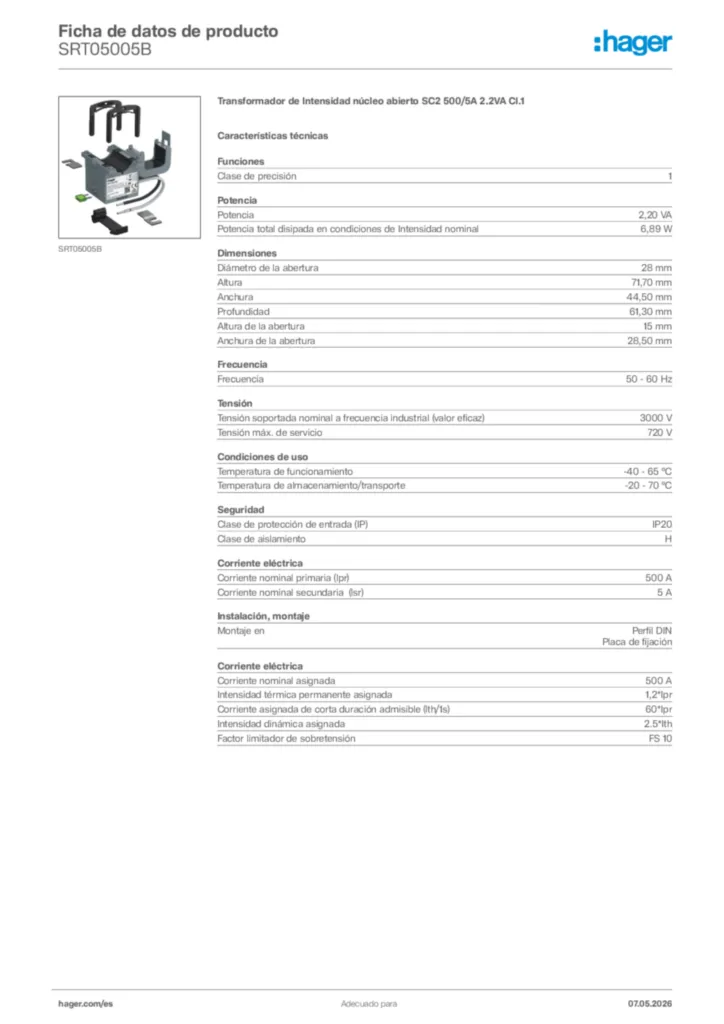

Hager Ficha de datos de producto SRT05005B
