Funciones: retardo a la conexión, retardo a la desconexión. disparo simple principal/secundario, formación de pulsos, intermitente simétrico, contacto abierto/cerrado
Configuración
Número de módulos
1
Rango de temporización
0.1 s... 10 h
Tiempo de retardo a la desconexión, ajustable
0.1 s…10 h
Ajustes
con 2 potenciómetros para ajuste de los tiempos de retardo a la conexión y la desconexión
Principales características eléctricas
Tensión nominal
12 ... 48 V=/12 ... 230 V~
Frecuencia asignada
50/60 Hz
Corriente eléctrica
Corriente máxima para coseno de phi 0,6
5 A
Corriente de conmutación con cos φ = 0,6
máx. 5 A
Dimensiones
Profundidad del producto instalado
58 mm
Altura del producto instalado
85 mm
Longitud en mm
64 mm
Anchura del producto instalado
17.5 mm
Ancho dispositivo de montaje sobre carril DIN (RMD)
1 modules
Potencia
Potencia consumida
15 VA
Potencia absorbida (en servicio)
15 VA
Potencia total disipada en condiciones de Intensidad nominal
2 W
Potencia perdida a plena carga
≈ 2 W
Potencia disipada por bobina
0.5 W
Gestión de lámparas fluorescentes
Lámparas fluorescentes
max. 600 VA
Gestión de iluminación LED
LED
con LED para visualización del estado operativo
Gestión de lámparas incandescentes
Potencia máxima con lámparas de incandescencia
450 W
Lámparas incandescentes y halógenas 230 V
máx. 450 W
Instalación, montaje
Tipo de montaje
Carril DIN
Tipo de montaje
para montaje en perfil DIN
Conexión
Sección de conexión en cable flexible
1 / 6 mm²
Sección de conexión en cable rígido
1, 5 / 10 mm²
Sección de conductor (flexible)
1…6 mm²
Sección de conductor (rígido)
1.5…10 mm²
Número de contactos
1
Tipo de contacto
1 conmutado
Condiciones de uso
Temperatura de funcionamiento
-20…50 °C
Temperatura de almacenamiento/transporte
-40…70 °C
Instrucciones
Texto particular
Nota: No disponible para conexión a muy baja tensión de seguridad (SELV).
Documentos

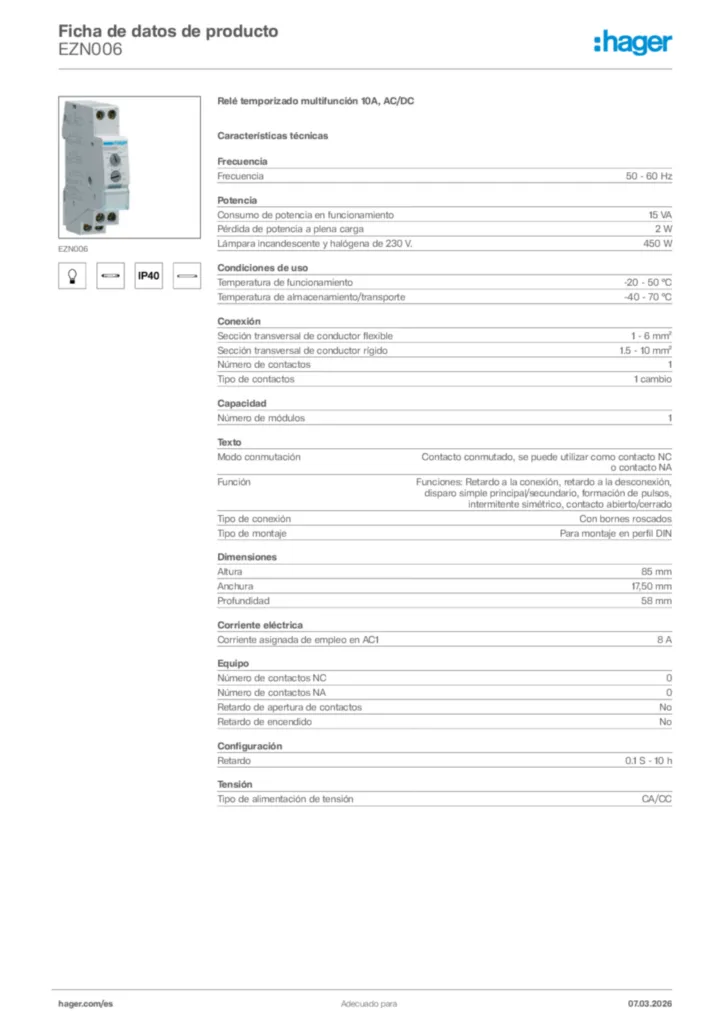

Imagen del producto
