Deutschland
EAN
3250617811736
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Verteilerfeld, univ.Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N senkrecht ZU59XS
Preis
412,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckstreifen/-leiste 1 Produkte verfügbar -
Durchgangs-Reihenklemme 8 Produkte verfügbar -
Abschottung 5 Produkte verfügbar -
Quick-Connect Klemme 1 Produkte verfügbar
Optionales Zubehör
-
K240AE
Anschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grün gelb
72,00 € / Stück* -
K240ALAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grau
72,00 € / Stück* -
K240ANAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², blau
72,00 € / Stück* -
K150AEAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², grün gelb
47,20 € / Stück* -
K150ANAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², blau
47,20 € / Stück* -
K50AEAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grün gelb
14,20 € / Stück* -
K50ALAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grau
14,20 € / Stück* -
K50ANAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², blau
14,20 € / Stück*
-
ZZ54A
Abschottung, univers Z, senkrecht, für Tragplatte 1-stöckig, für 1250/1400mm
38,90 € / Stück* -
ZZ52AAbschottung, univers Z, senkrecht, für Tragplatte 2-stöckig, für 1250/1400mm
33,20 € / Stück* -
U83TVAbschottung 120mm, senkrecht für Verteiler, zur Montage auf Hutschiene
9,10 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
U831RAbschottung, waagerecht, für Verteiler, zwischen Verteilerreihen bis Rückwand
27,50 € / Stück*
Technische Merkmale
Funktionen
-
Innenausbau-FunktionsflächenOhne Zusatzraum
Abmessungen
-
Höhe1350 mm
-
Breite250 mm
-
Tiefe45 mm
Ausstattung
-
Anzahl Felder1
-
Anzahl Reihen9
-
Anzahl der Schienen9
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module12
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Lieferumfang
-
Mit DeckelJa
Texte
-
Anschluss mit KabelschuhMit N-PE-Klemmen
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZU59XS
-

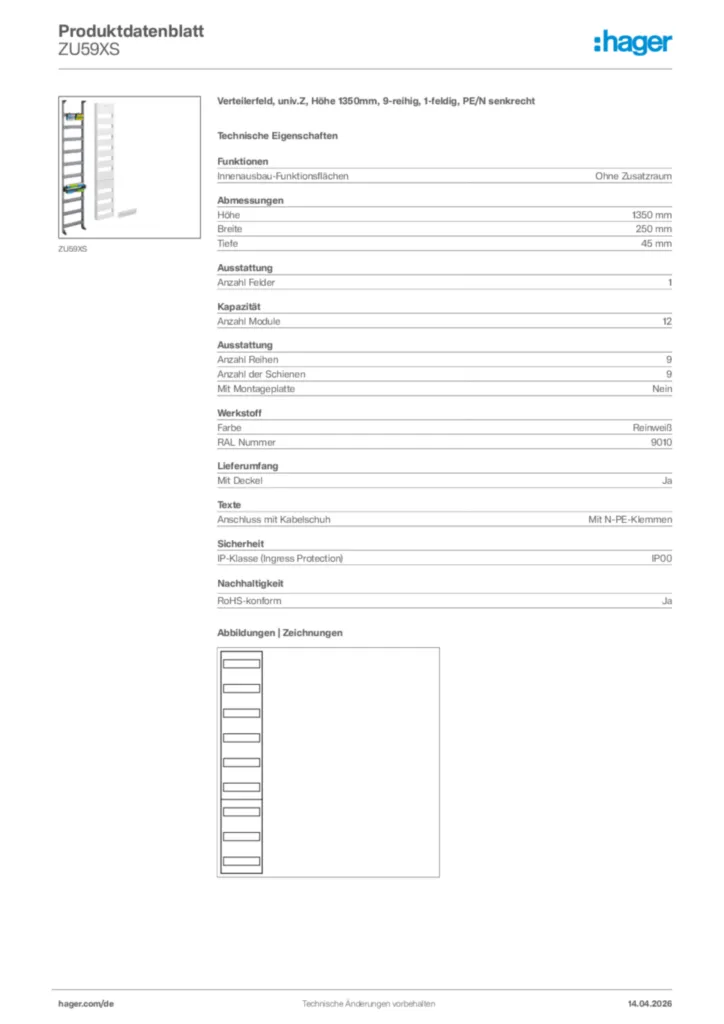

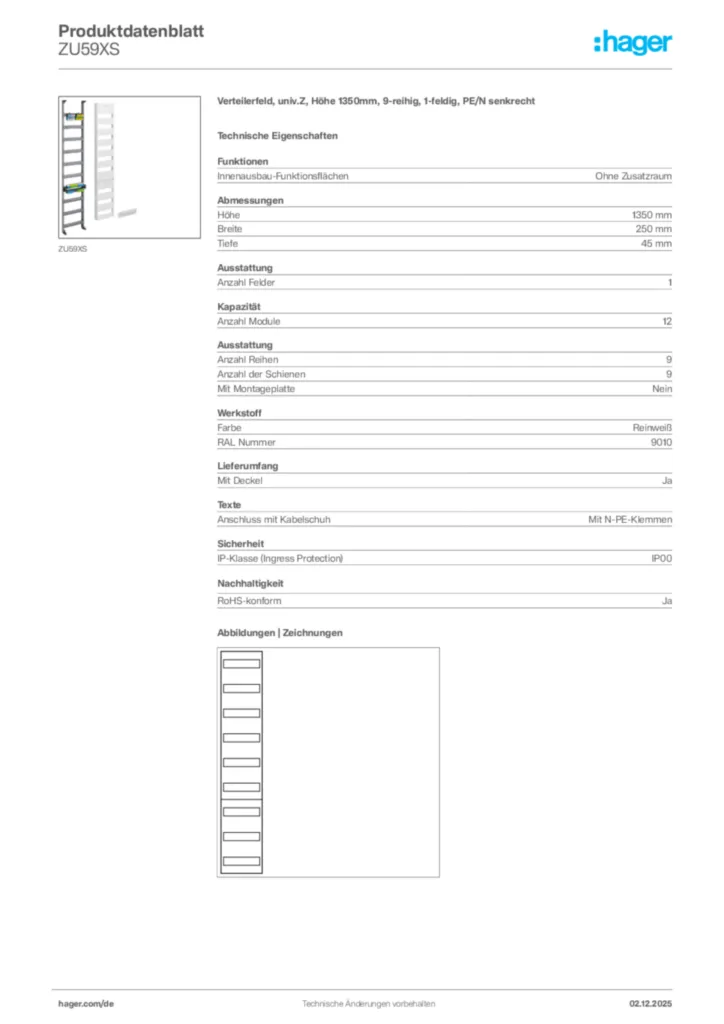

Produktdatenblatt
Hager Produktdatenblatt ZU59XS
Verteilerfeld, univ.Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N senkrecht
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für ZU*XS univers Z Etagenadapter
Montageanleitung International 2020-01-01
PDF1007,35 kB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU26KSVerteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerechtPreis271,60 €/ Stück * -
2
ZU261SVerteilerfeld, univers Z, H:900mm, 6-reihig, 1-feldig, PE/N waag., Haube geteiltPreis271,60 €/ Stück * -
3
ZU37KSVerteilerfeld, univers Z, Höhe 1050mm, 7-reihig, 1-feldig, PE/N waagerechtPreis328,20 €/ Stück * -
4
ZU48KSVerteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerechtPreis341,60 €/ Stück * -
5
ZU59KSVerteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerechtPreis401,60 €/ Stück *
Ausschreibungstext
Verteilerfeld, univ.Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N senkrecht
Innenausbau für Verteilerfelder Einbausätze für Verteiler zum Einbau in Zählerschränke nach DIN VDE 0603-1 zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.
Höhe: 1350 mm
Breite: 250 mm
Tiefe: 45 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 9
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP00
Fabrikat : Hager oder gleichwertig
Artikel : ZU59XS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Innenausbau für Verteilerfelder Einbausätze für Verteiler zum Einbau in Zählerschränke nach DIN VDE 0603-1 zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.
Höhe: 1350 mm
Breite: 250 mm
Tiefe: 45 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 9
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP00
Fabrikat : Hager oder gleichwertig
Artikel : ZU59XS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
