Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N senkrecht ZU26XS

EAN
3250617811705
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Zählerplatz-Konfigurator ZPlan
Preis
279,10 €
/ Stück *
279,10 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N senkrecht

ZU26XS

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Abdeck­strei­fen­/-leiste 1 Produkte verfügbar
  • Durch­gangs­-Reihen­klemme 8 Produkte verfügbar
  • Abschot­tung 4 Produkte verfügbar
  • Quick-­Connect Klemme 1 Produkte verfügbar

Optionales Zubehör

  • Abdeck­strei­fen­/-leiste
  • Durch­gangs­-Reihen­klemme
  • Abschot­tung
  • Quick-­Connect Klemme
  • S30N

    Abdeckclip (Satz), 10x18mm/2x9mm, RAL9010, zum Verschließen der Geräteschlitze
    12,00 €  / Stück*
  • K240AE

    Anschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grün gelb
    72,00 €  / Stück*
  • K240AL

    Anschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grau
    72,00 €  / Stück*
  • K240AN

    Anschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², blau
    72,00 €  / Stück*
  • K150AE

    Anschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², grün gelb
    47,20 €  / Stück*
  • K150AN

    Anschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², blau
    47,20 €  / Stück*
  • K50AE

    Anschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grün gelb
    14,20 €  / Stück*
  • K50AL

    Anschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grau
    14,20 €  / Stück*
  • K50AN

    Anschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², blau
    14,20 €  / Stück*
  • ZZ32A

    Abschottung, univers Z, senkrecht, für Tragplatte 1-stöckig, für 800/950/1100mm
    30,70 €  / Stück*
  • U83TV

    Abschottung 120mm, senkrecht für Verteiler, zur Montage auf Hutschiene
    9,10 €  / Stück*
  • ZZ10H

    Abschottung, univers Z, waagerecht, 1-feldrig breit
    23,80 €  / Stück*
  • U831R

    Abschottung, waagerecht, für Verteiler, zwischen Verteilerreihen bis Rückwand
    27,50 €  / Stück*
  • FZ384

    Träger, univers Z, mit 2 x 28 PE/N-Klemmen in Quick-Connect Technik, waagerecht
    44,30 €  / Stück*

Technische Merkmale

Funk­ti­onen
  • Innen­aus­bau-­Funk­ti­ons­flä­chen
    Ohne Zusatz­raum
Abmes­sungen
  • Höhe
    900 mm
  • Breite
    250 mm
  • Tiefe
    45 mm
Ausstat­tung
  • Anzahl Felder
    1
  • Anzahl Reihen
    6
  • Anzahl der Schienen
    6
  • Mit Monta­ge­platte
    Nein
Kapa­zität
  • Anzahl Module
    12
Werk­stoff
  • Farbe
    Rein­weiß
  • RAL Nummer
    9010
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP00

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration ZU26XS
PDF
Hager RoHS Report ZU26XS
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ZU26XS | Hager Deutschland

    Produktbild ZU26XS

  • Produktdatenblatt

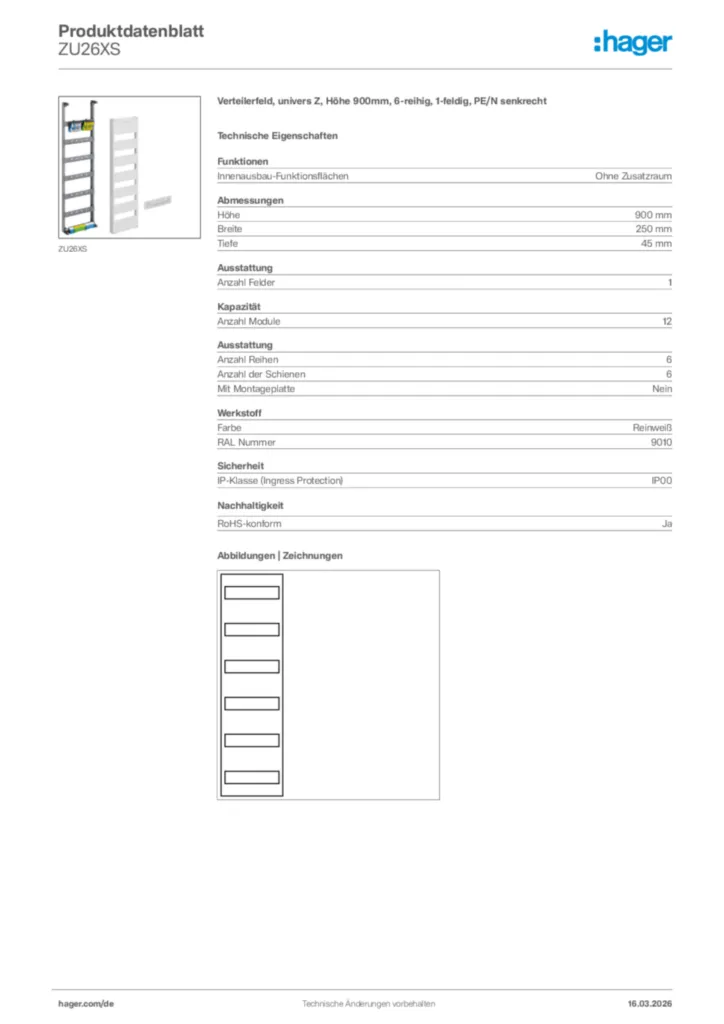

    Bild Hager Produktdatenblatt ZU26XS | Hager Deutschland

    Hager Produktdatenblatt ZU26XS

    Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N senkrecht

    PDF

  • Bedienungsanleitung

    Bild Montageanleitung für QC-Steckklemme | Hager Deutschland

    Montageanleitung für QC-Steckklemme

    PE/N-Klemme

    PDF
    673,51 kB

  • Montageanleitung

    Bild Montageanleitung für ZU*XS univers Z Etagenadapter | Hager Deutschland

    Montageanleitung für ZU*XS univers Z Etagenadapter

    Montageanleitung International 2020-01-01

    PDF
    1007,35 kB
    Bild Montageleitung univers Z Innenausbau | Hager Deutschland

    Montageleitung univers Z Innenausbau

    Montageanleitung International 2022-11-23

    PDF
    15,39 MB

  • Tipps

    Bild Hager Tipp 44 | Hager Deutschland

    Hager Tipp 44

    Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)

    PDF
    12,81 MB
    Bild Hager Tipp 46 | Hager Deutschland

    Hager Tipp 46

    Messkonzepte: Anlagen im Neubau (23DE0035)

    PDF
    6,68 MB

  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
    Bild Zählerplatz-Konfigurator ZPlan | Hager Deutschland

    Zählerplatz-Konfigurator ZPlan

    Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

    URL

  • Konformitätserklärung

    Bild Konformitätserklärung de-DE, en-GB 2025-08-12 | Hager Deutschland

    Konformitätserklärung de-DE, en-GB 2025-08-12

    PDF
    444,52 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    ZU37KS - Verteilerfeld, univers Z, Höhe 1050mm, 7-reihig, 1-feldig, PE/N waagerecht
    ZU37KS
    Verteilerfeld, univers Z, Höhe 1050mm, 7-reihig, 1-feldig, PE/N waagerecht
    Preis
    328,20 €
    / Stück *
    328,20 €
    / Stück *
  • 2
    ZU15S - Verteilerfeld, univers Z, Höhe 750mm, 5-reihig, 1-feldig, PE/N waagerecht
    ZU15S
    Verteilerfeld, univers Z, Höhe 750mm, 5-reihig, 1-feldig, PE/N waagerecht
    Preis
    232,60 €
    / Stück *
    232,60 €
    / Stück *
  • 3
    ZU48KS - Verteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerecht
    ZU48KS
    Verteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerecht
    Preis
    341,60 €
    / Stück *
    341,60 €
    / Stück *
  • 4
    ZU59KS - Verteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerecht
    ZU59KS
    Verteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerecht
    Preis
    401,60 €
    / Stück *
    401,60 €
    / Stück *
  • 5
    ZU26KS - Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerecht
    ZU26KS
    Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerecht
    Preis
    271,60 €
    / Stück *
    271,60 €
    / Stück *

Ausschreibungstext

Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N senkrecht

Innenausbau für Verteilerfelder Einbausätze für Verteiler zum Einbau in Zählerschränke nach DIN VDE 0603-1 zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.

Höhe: 900 mm
Breite: 250 mm
Tiefe: 45 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 6
IP-Klasse (Ingress Protection): IP00

Fabrikat : Hager oder gleichwertig
Artikel : ZU26XS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
