Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerecht ZU26KS
Das Verteilerfeld für Installationsverteiler univers Z mit einer Höhe von 900mm und 6-reihiger, 1-feldiger Konfiguration ist speziell für Installationsverteiler konzipiert. Es unterstützt PE/N-Anschlüsse in waagerechter Ausrichtung, was eine optimierte und sichere Verkabelung ermöglicht. Ideal für umfangreiche elektrische Installationen in gewerblichen und industriellen Umgebungen.
EAN
3250617811132
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
271,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Klemmen 2 Produkte verfügbar -
Quick-Connect Klemme 17 Produkte verfügbar -
Abschottung 7 Produkte verfügbar -
Zubehör 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 10 Produkte verfügbar
Optionales Zubehör
-
KN00A
Klemmenträger QC Universaladapter
4,91 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
6,11 € / Stück*
-
KN14EKlemmen QuickConnect PE 14Klemmstellen
7,81 € / Stück* -
FZ384Träger, univers Z, mit 2 x 28 PE/N-Klemmen in Quick-Connect Technik, waagerecht
44,30 € / Stück* -
FZ383Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
33,90 € / Stück* -
FZ382Träger, univers Z, mit 2 x 18 PE/N-Klemmen in Quick-Connect Technik, waagerecht
25,10 € / Stück* -
FZ381Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
23,30 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
6,01 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
6,01 € / Stück* -
KN10EKlemmen QuickConnect PE 10Klemmstellen
6,81 € / Stück* -
KN10NKlemmen QuickConnect N 10Klemmstellen
6,81 € / Stück* -
KN99E
Klemmen, QuickConnect, PE, Steckbrücken, 1 Satz=10 Stück
35,90 € / Stück* -
KN14NKlemmen QuickConnect N 14Klemmstellen
7,81 € / Stück* -
KN18EKlemmen QuickConnect PE 18Klemmstellen
9,11 € / Stück* -
KN18NKlemmen QuickConnect N 18Klemmstellen
9,11 € / Stück* -
KN22EKlemmen QuickConnect PE 22Klemmstellen
13,10 € / Stück* -
KN22NKlemmen QuickConnect N 22Klemmstellen
13,10 € / Stück* -
KN26EKlemmen QuickConnect PE 26Klemmstellen
15,90 € / Stück* -
KN26NKlemmen QuickConnect N 26Klemmstellen
15,90 € / Stück*
-
ZZ01N
Abschottung, univers Z, NAR, links/rechts, beidseitig brechbar
13,50 € / Stück* -
ZZ32AAbschottung, univers Z, senkrecht, für Tragplatte 1-stöckig, für 800/950/1100mm
30,70 € / Stück* -
U83TVAbschottung 120mm, senkrecht für Verteiler, zur Montage auf Hutschiene
9,10 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
U831RAbschottung, waagerecht, für Verteiler, zwischen Verteilerreihen bis Rückwand
27,50 € / Stück* -
ZZ11AAbschottung, univers Z, senkrecht, 950/1100mm, 3-teilig
34,20 € / Stück* -
ZZ14AAbschottung, univers Z, senkrecht, 1250/1400mm, 3-teilig
44,20 € / Stück*
-
KN99NKlemmen, QuickConnect, N, Steckbrücken, 1 Satz=10 Stück
35,90 € / Stück*
Passend zu
-
ZB21SZählerschrank, univers Z, 950x300x205 mm, Schutzklasse II, 72 Platzeinheiten
579,90 € / Stück* -
ZB22SZählerschrank, univers Z, 950x550x205 mm, Schutzklasse II, 144 Platzeinheiten
696,20 € / Stück* -
ZB23SZählerschrank, univers Z, 950x800x205 mm, Schutzklasse II, 216 Platzeinheiten
959,00 € / Stück* -
ZB24SZählerschrank, univers Z, 950x1050x205 mm, Schutzklasse II, 288 Platzeinheiten
1.187,00 € / Stück* -
ZB25SZählerschrank, univers Z, 950x1300x205 mm, Schutzklasse II, 360 Platzeinheiten
1.489,60 € / Stück* -
ZB21WZählerschrank, univers Z, 950x300x205 mm, Schutzklasse II, 72 Platzeinheiten
753,00 € / Stück* -
ZB22WZählerschrank, univers Z, 950x550x205 mm, Schutzklasse II, 144 Platzeinheiten
905,10 € / Stück* -
ZB23WZählerschrank, univers Z, 950x800x205 mm, Schutzklasse II, 216 Platzeinheiten
1.246,40 € / Stück* -
ZB24WZählerschrank, univers Z, 950x1050x205 mm, Schutzklasse II, 288 Platzeinheiten
1.542,90 € / Stück* -
ZB25WZählerschrank, univers Z, 950x1300x205 mm, Schutzklasse II, 360 Platzeinheiten
1.937,00 € / Stück*
Technische Merkmale
Funktionen
-
Innenausbau-FunktionsflächenOhne Zusatzraum
Abmessungen
-
Höhe900 mm
-
Breite250 mm
-
Tiefe45 mm
Ausstattung
-
Anzahl Felder1
-
Anzahl Reihen6
-
Anzahl der Schienen6
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module12
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Lieferumfang
-
Mit DeckelJa
Texte
-
Anschluss mit KabelschuhMit 2 Anschlussklemmen der Referenzphasen für Zählkanal 2 und 3
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZU26KS
-

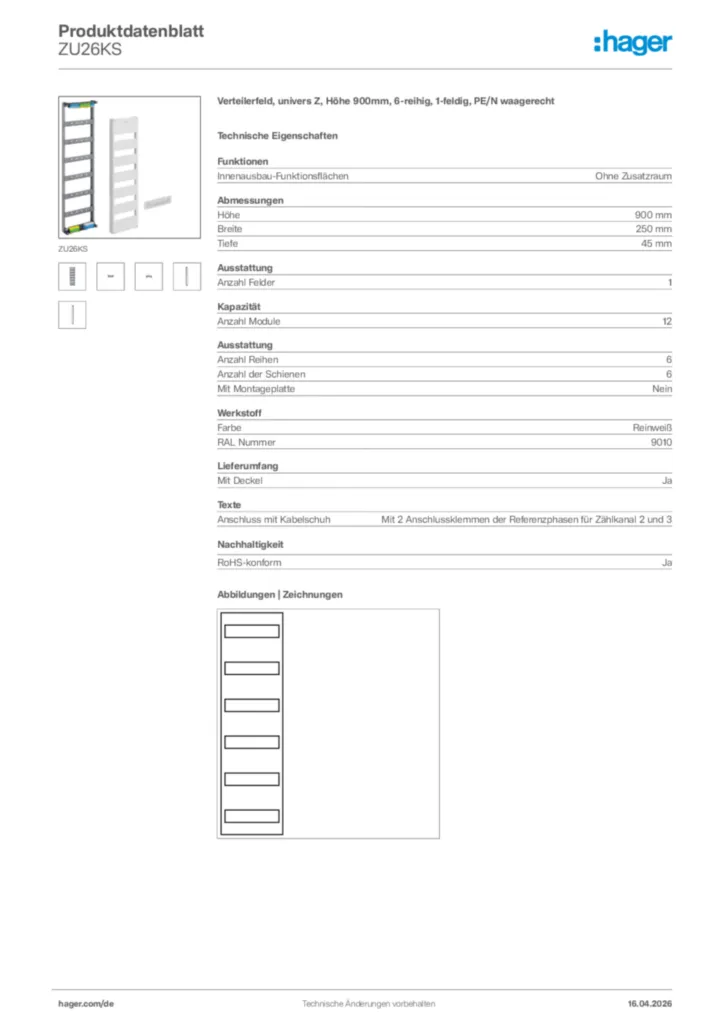

Produktdatenblatt
Hager Produktdatenblatt ZU26KS
Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerecht
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU48KSVerteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerechtPreis341,60 €/ Stück * -
2
ZU59KSVerteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerechtPreis401,60 €/ Stück * -
3
ZU261SVerteilerfeld, univers Z, H:900mm, 6-reihig, 1-feldig, PE/N waag., Haube geteiltPreis271,60 €/ Stück * -
4
ZU15SVerteilerfeld, univers Z, Höhe 750mm, 5-reihig, 1-feldig, PE/N waagerechtPreis232,60 €/ Stück * -
5
ZU37KSVerteilerfeld, univers Z, Höhe 1050mm, 7-reihig, 1-feldig, PE/N waagerechtPreis328,20 €/ Stück *
Ausschreibungstext
Verteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerecht
Innenausbau für Verteilerfelder Einbausätze für Verteiler zum Einbau in Zählerschränke nach DIN VDE 0603-1 zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.
Höhe: 900 mm
Breite: 250 mm
Tiefe: 45 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 6
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : ZU26KS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Innenausbau für Verteilerfelder Einbausätze für Verteiler zum Einbau in Zählerschränke nach DIN VDE 0603-1 zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.
Höhe: 900 mm
Breite: 250 mm
Tiefe: 45 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 6
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : ZU26KS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
