Komplettfeld, universZ, 1350, 1 ZP/VT-4reihig, 1-feld, OVAG-,ÜWAG-, NRM-, M-hess ZH53F9H
EAN
3250617684545
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl der Leerplätze0
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen3
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
Elektrischer Strom
-
Nennstrom63 A
Netzform
-
NetzformTN-S
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZH53F9H
-
Produktdatenblatt

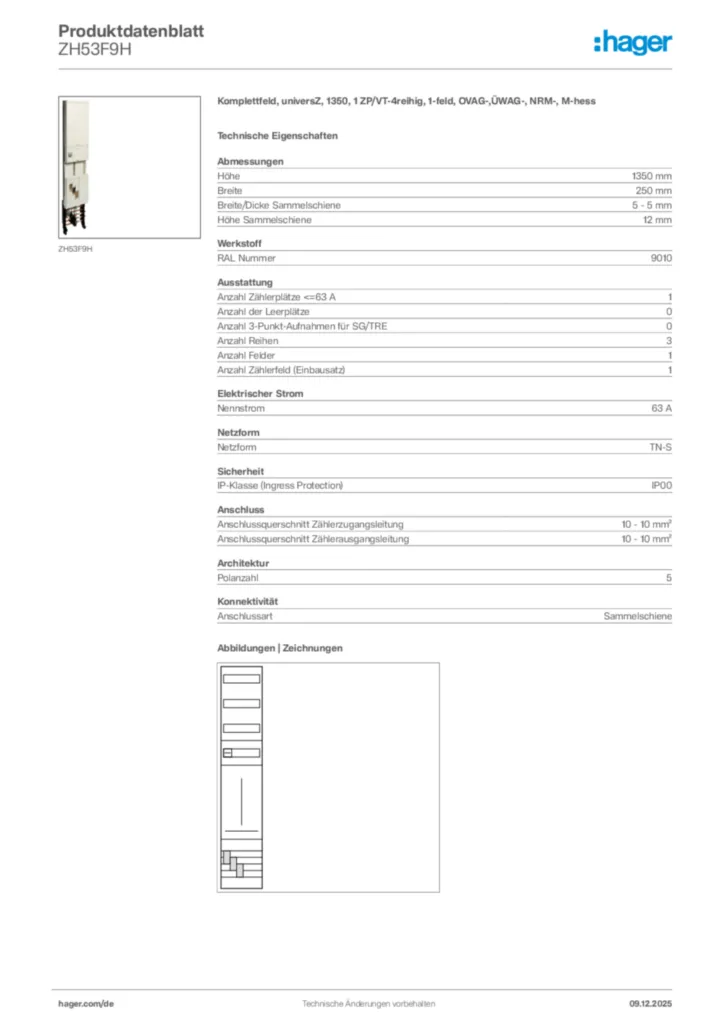

Hager Produktdatenblatt ZH53F9H
