Komplettfeld univers Z für 3-Punkt Zählerplätze, 1-feldig, Höhe 1050 mm, für 16mm² Leitungsquerschnitt. Ausgestattet nach DIN VDE 0603 für die schnelle Montage mittels Rast-System. Enthält ein Zählerfeld mit integrierter Befestigungs- und Kontaktiereinrichtung, anlagenseitig 2-reihig mit Hutschienen und Hauptleitungsabzweigklemmen, netzseitig mit CU-Sammelschienen, 5-polig. Fingersicher nach DGUV Vorschrift 3.

EAN

3250610004395

Marke

Hager

VPE

1 Stück

Preisgruppe

H015

Zählerplatz-Konfigurator ZPlan

Zählerfelder

Komplettfeld, univ.Z, 3-Punkt, 1 Zählerpl., 5-p. HLAK, H=1050mm, 16mm², 1-feldig ZH32P16K

Name: ZH32P16K
Brand: Hager
SKU: ZH32P16K
Price: 603.4 EUR

Preis

603,40 €

/ Stück *

Fachgroßhandel finden

Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Technische Merkmale

Höhe

1050 mm
Breite

250 mm
Breite/Dicke Sammelschiene

5 - 5 mm
Höhe Sammelschiene

12 mm

RAL Nummer

9010

Art der Zählerbefestigung

3-Punkt-Befestigung
Anzahl Zählerplätze <=63 A

1
Anzahl der Leerplätze

0
Anzahl 3-Punkt-Aufnahmen für SG/TRE

0
Anzahl Felder

1
Anzahl Zählerfeld (Einbausatz)

1
Art des Zählerfelds

eHZ
Multimedia Feld Bereich

Ohne

Nennstrom

63 A

IP-Klasse (Ingress Protection)

IP00

Anschlussquerschnitt Zählerzugangsleitung

16 - 16 mm²
Anschlussquerschnitt Zählerausgangsleitung

16 - 16 mm²

Polanzahl

5

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration ZH32P16K

PDF

Hager RoHS Report ZH32P16K

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ZH32P16K

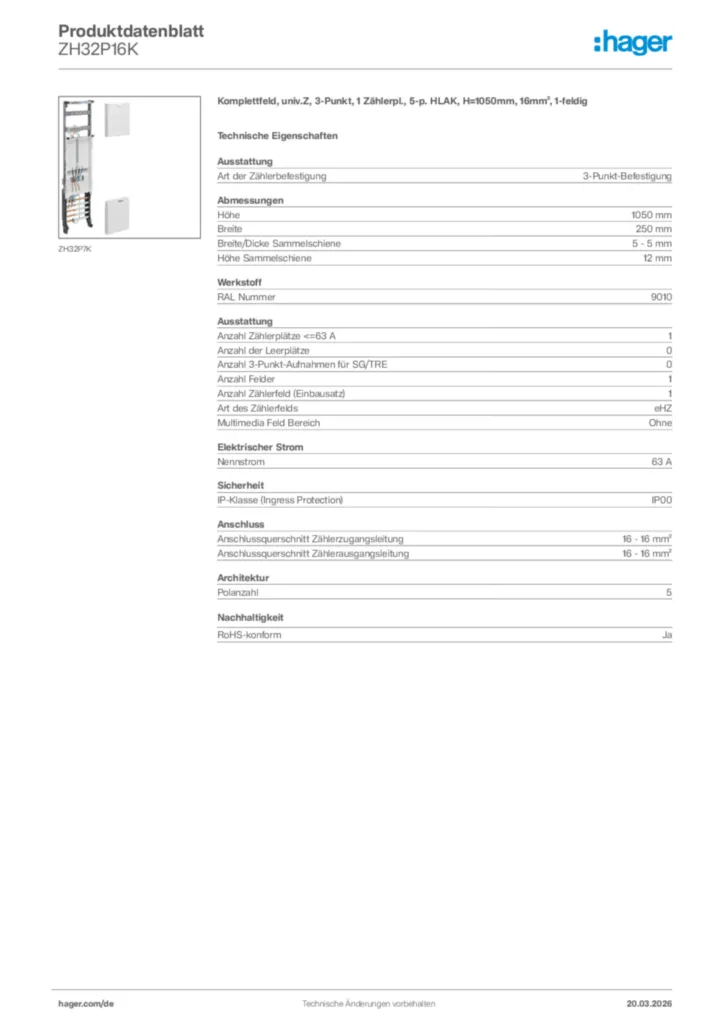

Produktdatenblatt

Hager Produktdatenblatt ZH32P16K

Komplettfeld, univ.Z, 3-Punkt, 1 Zählerpl., 5-p. HLAK, H=1050mm, 16mm², 1-feldig

PDF
Montageanleitung

Montageleitung univers Z Innenausbau

Montageanleitung International 2022-11-23

PDF

15,39 MB
Tools

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Konformitätserklärung de-DE, en-GB 2025-08-12

PDF

444,52 kB

Mehr Downloads

Ausschreibungstext

Komplettfeld, univ.Z, 3-Punkt, 1 Zählerpl., 5-p. HLAK, H=1050mm, 16mm², 1-feldig

Komplettfeld / Einbausatz univers Z für 3-Punkt zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen, für 3-Punkt Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen, bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3- oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit: __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung zum Einbau von Zählertragplatten gemäß DIN VDE 0603-3-2 mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Netzseitiger Anschlussraum: Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.

Höhe: 1050 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 0
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Anschlussquerschnitt Zählerzugangsleitung: 16 - 16 mm²
Anschlussquerschnitt Zählerausgangsleitung: 16 - 16 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ZH32P16K
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

ZPlan

Mobile Planung einer Zählerplatzanlage vor Ort. TAB-konform in jeder Stadt Deutschlands.

Zu ZPlan

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
